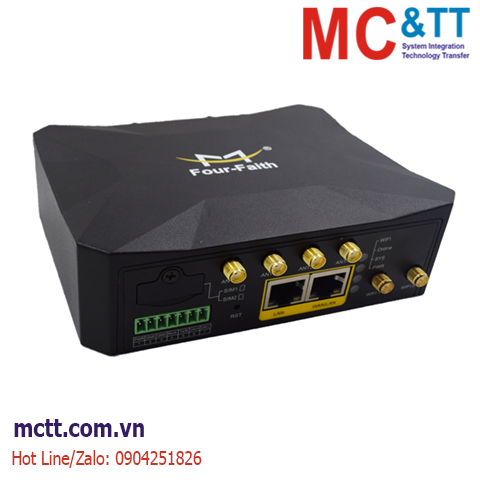

Router công nghiệp 5G 1 cổng WAN + 1 cổng LAN + Wi-Fi Four-Faith F-NR120
F-NR120 sử dụng bộ xử lý giao tiếp 32-bit cấp công nghiệp hiệu suất cao và mô-đun không dây cấp công nghiệp, sử dụng hệ điều hành thời gian thực nhúng làm nền tảng hỗ trợ phần mềm và cung cấp 1 cổng RS232 (hoặc RS485), 1 Ethernet LAN, 1 Ethernet WAN (hoặc LAN). Nó có thể kết nối với cổng nối tiếp, cổng CAN, thiết bị Ethernet và thiết bị WIFI cùng lúc để đạt được chức năng định tuyến và truyền dữ liệu trong suốt.
Vỏ kim loại chắc chắn, EMC cấp 4, có thể chịu được các điều kiện khắc nghiệt như nhiệt độ khắc nghiệt, điện áp không ổn định, bức xạ điện từ cao, mưa và bụi, đồng thời đảm bảo liên lạc liên tục giữa thiết bị từ xa và trung tâm giám sát.
Sản phẩm được sử dụng rộng rãi trên các lĩnh vực M2M, chẳng hạn như giao thông thông minh, lưới điện thông minh, tự động hóa công nghiệp, đo xa, POS, quan trắc, giám sát môi trường, v.v.
Tính năng
- Supports NSA and SA networks, compatible with all operators.
- Using complete anti-drop mechanism, data transmission is stable.
- 5G SIM WiFi Router support hardware encryption.
- Support 5G/4G, Ethernet smart switch.
- 5G SIM WiFi Router support positioning function (Beidou, GPS), PPS
- Industrial design, high and low temperature resistance, durable
- Support dual-band WiFi (2.4G and 5.8G)
- 5G SIM WiFi Router support IPV6/IPV4
- WDT watchdog design to ensure system stability.
- Anti-drop mechanism to ensure the data terminal is always online.
- 5G SIM WiFi Router support local data storage to ensure that data is never lost.
- RS232/RS485 interface for power supply and data isolation, accord with CSA, UL and IEC standards
- Intelligent data terminal, power on can turn on the data transmission state.
- 5G SIM WiFi Router support remote management，SYSLOG, SNMP, TELNET, SSHD, HTTPS
Thông số kỹ thuật
| Item |
Content |
| F-NR100 5G Industrial Router |
| Module |
Industrial grade wireless module |
| Standard and Band |
5G NR: n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79
LTE:B1/B2/B3/B4(66)/B5(18/19/26)/B7/B8/B12(17)/B13/ B14/B20/B25/B26/B28/B29/B30/
B38/B39/B40/B41/B42/B43/ B46/ B48/B71 |
| Bandwidth |
5G NR：DL 3.4Gbps， UL 350Mbps
LTE Cat20：DL 2.0Gbps，UL 150Mbps
HSPA+：DL 42Mpbs，UL 5.76Mbps |
| TX power |
<23dBm |
| RX sensitivity |
<-97dBm |
WIFI Specification
| Item |
Content |
| Frequency |
IEEE802.11b/g/n，2.4G，AP mode , Station mode (Option)
IEEE802.11ac, 5.8G, AP mode , Station mode(Option) |
| Bandwidth |
IEEE802.11b/g：54Mbps
IEEE802.11n：300Mbps
IEEE802.11ac：866Mbps |
| Security |
WEP, WPA, WPA2, etc. WPS (optional) |
| TX power |
26dBm（11b）, 21dBm（11ac/MCS7/HT40）, 20dBm（11ac/MCS9/HT80） |
| RX sensitivity |
<-72dBm@54Mpbs |
| CPU |
Industrial 32 bits CPU |
| FLASH |
Nor flash 16MB NAND flash 128MB |
| DDR3 |
512MB |
| WAN |
1 x 1000M ETH port，auto adapt MDI/MDIX，built in 1.5KV ESD
Remarks: Can be used as LAN port |
| LAN |
1 x 1000M ETH port，auto adapt MDI/MDIX，built in 1.5KV ESD |
| Serial |
1 x RS232/RS485, Built in 15KV ESD：
Data bit：5, 6, 7, 8
Stop bit：1, 1.5(optional), 2
check：NONE, ODD, EVEN, SPACE(optional)
Baud rate ：2400~115200bits/s |
| CAN |
1*CAN2.0 |
| Indicator |
"WIFI", "Online","PWR", "SYS" |
| Antenna |
Cellular: 4 standard SMA female antenna interfaces, characteristic impedance 50 ohms
WIFI: 2 standard SMA male antenna interfaces, characteristic impedance 50 ohms
GPS: 1 calibrated SMA female antenna interface, characteristic impedance 50 ohms (optional) |
| SIM/UIM |
Standard drawer type, 1.8V/3V SIM/UIM card, built-in 15KV ESD protection |
| Reset |
Restore the router to its original factory default settings |
| TF card |
Micro SD card interface |
| Power Input |
Standard Power: DC 12V/1.5A
Power Range: DC 9~36V
2.5mm DC interface built-in power reverse protection |
| Physical Characteristic |
Metal shell, IP30
Weight : 500g
Dimension (W x H x D): 135*110*43mm (Does not include antenna and mounting parts) |
| Environmental Limits |
Operating Temperature: -35~+75ºC (-22~+167℉)
Storage Temperature: -40~+85ºC (-40~+185℉)
Operating Humidity: 95% ( unfreezing) |
| Project |
Content |
| GPS module |
Industrial GPS module |
| Receiver type |
50 channels, GPS L1 (1575.42MHz) C/A code
Support WAAS, EGNOS, MSAS, GAGAN, compatible with GALILEO |
| Maximum update rate |
4Hz |
| Accuracy |
Locate：2.5mCPE SBAS：2.0mCPE |
| Capture |
Cold start: 29S Warm start: 29S
Auxiliary start: <1S Hot start: <1S |
| Sensitive |
Tracking: -160dBm
Recapture: -160dBm
Cold start: -144dBm |
| Timing accuracy |
RMS：30ns
99%：<60ns
Graininess：21ns |
| Time pulse |
0.25~1000Hz |
| PPS |
Support, the rising edge of the pulse is aligned with UTC time |
Thông tin đặt hàng
| Model |
Content |
| F-NR120 |
Cellular (5G NR), 2.4G/5.8G WIFI, SIM*2 , GPS(option) |
