Mã QR và Barcode dùng để truy xuất nguồn gốc?

Trong thời đại chuyển đổi số và sản xuất thông minh, truy xuất nguồn gốc sản phẩm đã trở thành yêu cầu quan trọng đối với nhiều doanh nghiệp. Mỗi sản phẩm được gắn một mã QR hoặc Barcode chứa các thông tin như mã hàng, số lô, số serial, ngày sản xuất, hạn sử dụng hoặc thông tin về quy trình sản xuất.

Việc quản lý dữ liệu thông qua mã định danh giúp doanh nghiệp dễ dàng theo dõi vòng đời của sản phẩm, kiểm soát chất lượng và nhanh chóng xác định nguyên nhân khi phát sinh lỗi. Đối với các ngành như thực phẩm, dược phẩm hay điện tử, truy xuất nguồn gốc còn là tiêu chuẩn bắt buộc để đáp ứng các quy định về chất lượng và xuất khẩu.

Thay vì quét mã thủ công bằng thiết bị cầm tay, giải pháp sử dụng camera công nghiệp giúp tự động hóa hoàn toàn quá trình nhận diện và lưu trữ dữ liệu, nâng cao hiệu quả quản lý và giảm thiểu sai sót.

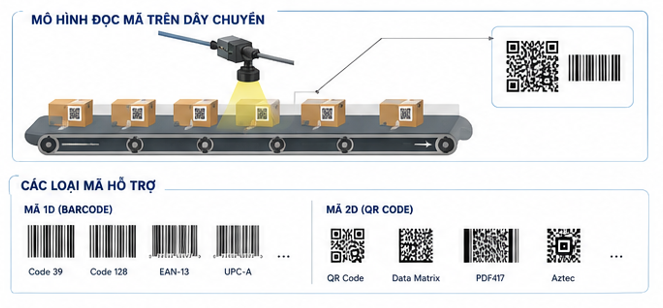

Camera đọc mã ở tốc độ cao

Camera công nghiệp được thiết kế để hoạt động liên tục trong môi trường sản xuất với khả năng chụp ảnh tốc độ cao và xử lý dữ liệu theo thời gian thực.

Khi sản phẩm di chuyển trên băng tải, camera sẽ tự động ghi nhận hình ảnh và giải mã QR Code hoặc Barcode chỉ trong vài mili giây. Hệ thống vẫn có thể nhận diện chính xác trong trường hợp mã được in với kích thước nhỏ, đặt nghiêng hoặc di chuyển ở tốc độ cao.

Kết hợp với hệ thống chiếu sáng chuyên dụng và thuật toán xử lý ảnh, camera có thể duy trì tỷ lệ đọc thành công rất cao, góp phần giảm lỗi sản xuất và hạn chế việc dừng dây chuyền để kiểm tra thủ công.

Nhờ đó, doanh nghiệp có thể tăng năng suất, tiết kiệm nhân công và đảm bảo tính đồng nhất trong quá trình kiểm soát sản phẩm.

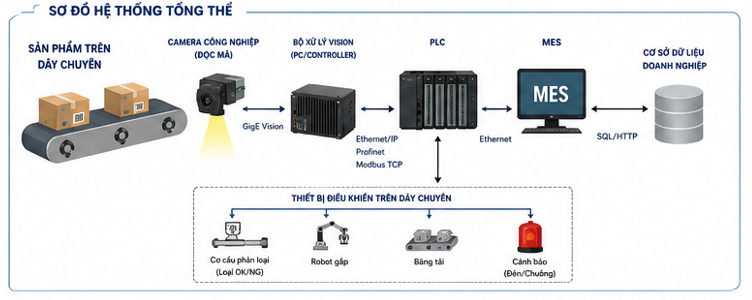

Các bước xử lý của hệ thống đọc mã QR và Barcode tự động

Để đảm bảo dữ liệu được thu thập chính xác và đồng bộ với hệ thống điều khiển của nhà máy, quá trình đọc mã QR và Barcode bằng camera công nghiệp thường được thực hiện theo các bước sau:

Bước 1: Phát hiện sản phẩm và kích hoạt camera

Khi sản phẩm di chuyển đến vị trí kiểm tra trên băng tải, cảm biến quang hoặc Encoder sẽ phát tín hiệu Trigger đến camera công nghiệp.

Tùy theo yêu cầu của dây chuyền, hệ thống có thể sử dụng Hardware Trigger hoặc Software Trigger, trong đó Hardware Trigger được ưu tiên cho các ứng dụng tốc độ cao nhằm giảm độ trễ và đảm bảo camera chụp đúng thời điểm sản phẩm đi qua.

Đồng thời, hệ thống đèn LED chiếu sáng sẽ được kích hoạt để tạo điều kiện ánh sáng ổn định, hạn chế ảnh hưởng của môi trường bên ngoài.

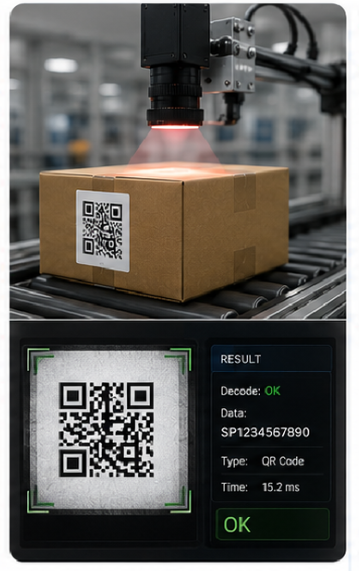

Bước 2: Camera thu nhận hình ảnh và giải mã

Sau khi nhận tín hiệu Trigger, camera công nghiệp sẽ chụp ảnh sản phẩm với tốc độ cao và truyền dữ liệu đến bộ xử lý hình ảnh (Vision Controller hoặc IPC).

Phần mềm Machine Vision sẽ thực hiện các thuật toán xử lý ảnh như:

• Chuyển đổi ảnh sang thang xám.
• Lọc nhiễu và tăng độ tương phản.
• Xác định vùng chứa mã QR hoặc Barcode (ROI).
• Hiệu chỉnh góc nghiêng hoặc biến dạng của mã.
• Giải mã và kiểm tra chất lượng mã.

Quá trình xử lý chỉ diễn ra trong vài chục mili giây, giúp hệ thống đáp ứng các dây chuyền có tốc độ sản xuất lớn mà vẫn duy trì độ chính xác cao.

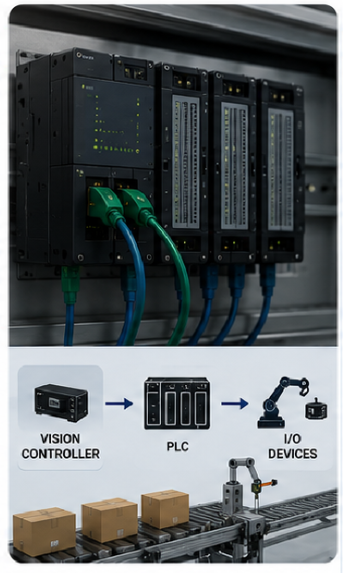

Bước 3: Truyền dữ liệu đến PLC và điều khiển dây chuyền

Sau khi giải mã thành công, dữ liệu sẽ được gửi đến PLC thông qua các giao thức truyền thông công nghiệp như Modbus TCP, Profinet, Ethernet/IP hoặc TCP/IP.

PLC sẽ sử dụng thông tin nhận được để điều khiển các thiết bị trên dây chuyền theo chương trình đã lập trình sẵn, chẳng hạn như:

• Phân loại sản phẩm theo từng mã hàng.
• Điều khiển cơ cấu gạt hoặc xy lanh loại bỏ sản phẩm NG.
• Điều khiển robot gắp và sắp xếp sản phẩm.
• Điều khiển hệ thống đóng gói hoặc dán nhãn tự động.
• Kích hoạt cảnh báo khi phát hiện mã lỗi hoặc không đọc được mã.

Việc tích hợp trực tiếp với PLC giúp toàn bộ dây chuyền hoạt động đồng bộ và giảm tối đa sự can thiệp của con người.

Bước 4: Đồng bộ dữ liệu lên hệ thống MES

Bên cạnh việc điều khiển dây chuyền, dữ liệu đọc được cũng được truyền lên hệ thống MES (Manufacturing Execution System) hoặc ERP để quản lý tập trung.

Các thông tin được lưu trữ bao gồm:

• Mã QR hoặc Barcode.
• Mã sản phẩm.
• Số Serial.
• Số lô sản xuất.
• Thời gian đọc mã.
• Vị trí trên dây chuyền.
• Trạng thái kiểm tra (OK/NG).
• Thông tin thiết bị hoặc camera thực hiện kiểm tra.

Dữ liệu này được sử dụng để theo dõi tiến độ sản xuất, thống kê sản lượng, đánh giá hiệu suất thiết bị (OEE) và phục vụ truy xuất nguồn gốc khi cần thiết.

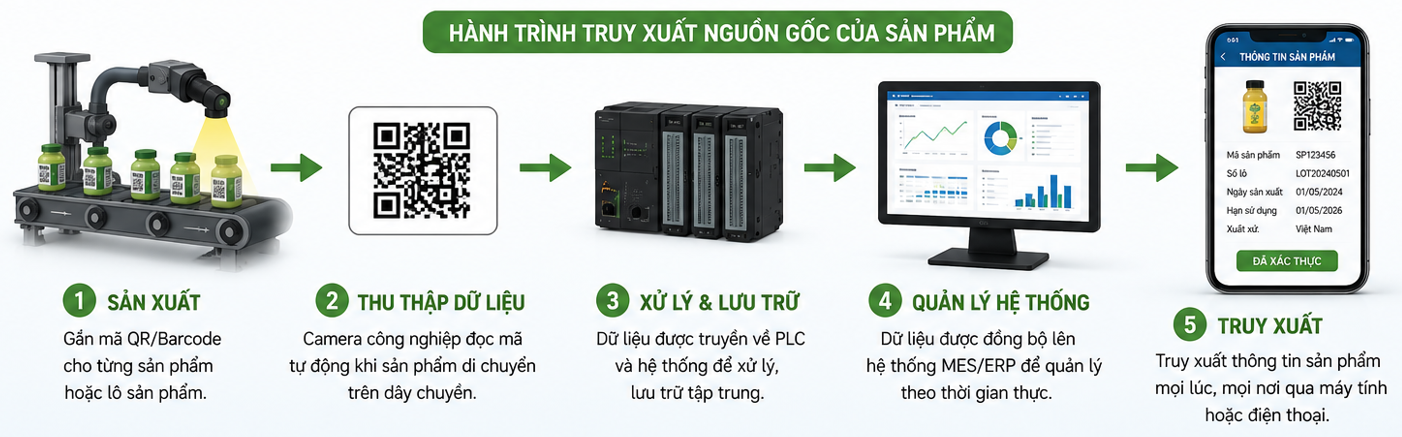

Bước 5: Truy xuất và phân tích dữ liệu

Toàn bộ dữ liệu sau khi được lưu trữ sẽ trở thành cơ sở để doanh nghiệp quản lý và phân tích hoạt động sản xuất.

Thông qua hệ thống MES hoặc ERP, người vận hành có thể nhanh chóng tra cứu lịch sử của từng sản phẩm chỉ bằng mã QR hoặc Barcode, từ nguyên liệu đầu vào, thời gian sản xuất, dây chuyền thực hiện cho đến kết quả kiểm tra chất lượng.

Khả năng truy xuất theo thời gian thực giúp doanh nghiệp rút ngắn thời gian xử lý sự cố, nâng cao hiệu quả quản lý chất lượng và đáp ứng các yêu cầu về truy xuất nguồn gốc trong các ngành thực phẩm, điện tử, dược phẩm và logistics.

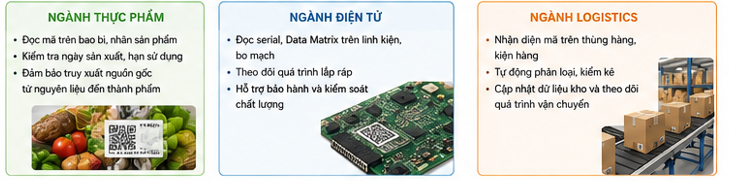

Ứng dụng trong thực phẩm, điện tử và logistics



Ngành thực phẩm

Camera công nghiệp được sử dụng để đọc mã trên bao bì sản phẩm, kiểm tra ngày sản xuất, hạn sử dụng và thông tin truy xuất nguồn gốc trước khi đóng gói hoặc xuất kho. Điều này giúp đảm bảo tính minh bạch và đáp ứng các tiêu chuẩn an toàn thực phẩm.

Ngành điện tử

Trong các nhà máy sản xuất linh kiện điện tử, camera đọc mã QR hoặc Data Matrix trên bo mạch để quản lý số serial, theo dõi quá trình lắp ráp và hỗ trợ truy xuất khi bảo hành hoặc phân tích lỗi sản phẩm.

Ngành logistics

Tại các trung tâm phân phối, camera công nghiệp giúp nhận diện mã trên kiện hàng để tự động phân loại, kiểm kê và cập nhật dữ liệu lên hệ thống quản lý kho. Giải pháp này góp phần tăng tốc độ xử lý đơn hàng và giảm sai sót trong quá trình vận chuyển.

Kết luận

Giải pháp đọc mã QR và Barcode tự động bằng camera công nghiệp mang lại nhiều lợi ích cho doanh nghiệp như tăng tốc độ kiểm tra, nâng cao độ chính xác, giảm chi phí nhân công và hỗ trợ truy xuất nguồn gốc hiệu quả.

Đặc biệt, khả năng kết nối với PLC và hệ thống MES giúp đồng bộ dữ liệu giữa các công đoạn, xây dựng quy trình sản xuất thông minh và tạo nền tảng cho quá trình chuyển đổi số trong nhà máy. Đây là giải pháp phù hợp cho nhiều lĩnh vực như thực phẩm, điện tử, logistics, dược phẩm và các ngành công nghiệp chế tạo hiện đại.
