Trong các hệ thống Machine Vision hiện đại, hiệu suất của camera không chỉ phụ thuộc vào cảm biến (Sensor) hay độ phân giải mà còn phụ thuộc rất lớn vào chuẩn giao tiếp truyền dữ liệu giữa camera và máy tính xử lý.

Hiện nay, GigE Vision và USB3 Vision là hai chuẩn được sử dụng phổ biến nhất trong các ứng dụng kiểm tra ngoại quan, đo kích thước, đọc QR Code, định vị robot và kiểm tra chất lượng tự động.

Mặc dù đều có khả năng truyền hình ảnh tốc độ cao, nhưng kiến trúc truyền thông, cơ chế xử lý dữ liệu và khả năng mở rộng của hai chuẩn này hoàn toàn khác nhau. Việc lựa chọn sai chuẩn giao tiếp có thể gây nghẽn băng thông, mất frame hoặc làm giảm hiệu suất toàn bộ hệ thống.

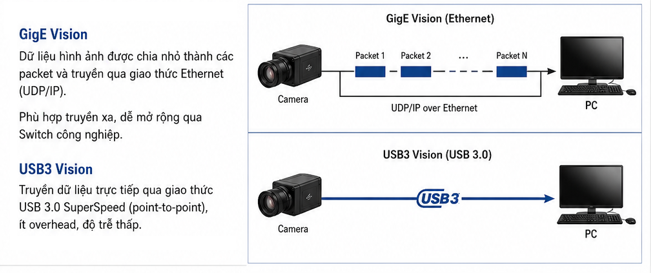

1. Cấu trúc truyền dữ liệu

GigE Vision

GigE Vision sử dụng giao thức Ethernet chuẩn IEEE 802.3 và truyền dữ liệu qua UDP/IP.

Luồng dữ liệu hình ảnh được chia thành nhiều gói (Packet) trước khi truyền qua cáp mạng Cat5e hoặc Cat6. Máy tính sẽ thực hiện quá trình ghép các packet để tái tạo thành một khung hình hoàn chỉnh.

Ưu điểm của kiến trúc này là khả năng truyền xa, dễ dàng đi qua Switch công nghiệp và tích hợp nhiều camera trên cùng một mạng Ethernet.

Tuy nhiên, do sử dụng UDP nên nếu hạ tầng mạng không được cấu hình đúng (Jumbo Frame, Packet Size, Inter-Packet Delay...), hiện tượng mất gói tin có thể xảy ra khi tải lớn.

USB3 Vision

USB3 Vision hoạt động dựa trên giao tiếp USB 3.0 SuperSpeed với cơ chế truyền điểm-điểm (Point-to-Point).

Camera truyền dữ liệu trực tiếp đến bộ điều khiển USB Host mà không cần đóng gói qua tầng mạng IP.

Nhờ loại bỏ overhead của giao thức Ethernet, USB3 Vision có độ trễ thấp hơn và tận dụng băng thông hiệu quả hơn trong các ứng dụng yêu cầu tốc độ cao.

Đổi lại, khoảng cách truyền bị giới hạn và việc mở rộng nhiều camera sẽ phụ thuộc vào số lượng USB Host Controller trên máy tính.

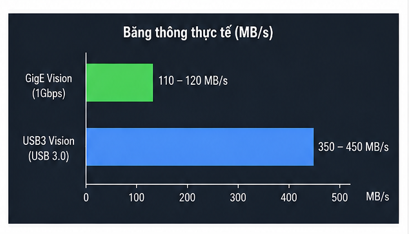

2. So sánh băng thông thực tế

Trong các ứng dụng sử dụng camera 12 MP, 20 MP hoặc tốc độ trên 100 fps, USB3 Vision thường đáp ứng tốt hơn nhờ băng thông lớn.

Ngược lại, với camera 2–5 MP ở tốc độ vừa phải, GigE Vision vẫn đáp ứng đầy đủ và có lợi thế về khoảng cách truyền.

3. CPU Load và hiệu suất xử lý

GigE Vision yêu cầu CPU xử lý quá trình nhận packet, kiểm tra checksum và tái tạo khung hình.

Nếu hệ thống sử dụng nhiều camera đồng thời mà không kích hoạt Jumbo Frame hoặc tối ưu Network Adapter, CPU Load có thể tăng đáng kể.

USB3 Vision truyền dữ liệu trực tiếp thông qua DMA (Direct Memory Access), giảm tải cho CPU và tăng hiệu quả truyền dữ liệu liên tục.

Đối với các hệ thống xử lý AI hoặc Deep Learning, việc giảm tải CPU sẽ giúp dành nhiều tài nguyên hơn cho quá trình suy luận mô hình.

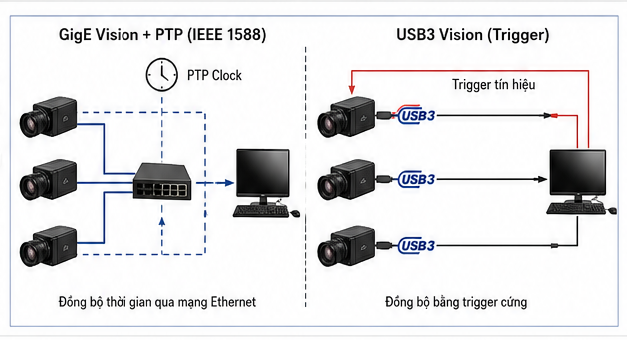

4. Khả năng đồng bộ nhiều camera

Đây là điểm khác biệt rất quan trọng khi thiết kế hệ thống Machine Vision.

GigE Vision

• Hỗ trợ Precision Time Protocol (PTP IEEE 1588).
• Đồng bộ thời gian giữa nhiều camera với độ chính xác cao.
• Dễ triển khai hệ thống 4, 8 hoặc 16 camera trên cùng mạng Ethernet.
• Có thể Trigger đồng thời nhiều camera thông qua tín hiệu ngoài hoặc phần mềm.

USB3 Vision

• Chủ yếu đồng bộ bằng Trigger cứng.
• Khó mở rộng khi số lượng camera tăng.
• Bị giới hạn bởi số cổng USB và băng thông của từng USB Controller.

Trong các hệ thống kiểm tra 360°, đo kích thước 3D hoặc nhiều góc chụp đồng thời, GigE Vision thường là lựa chọn tối ưu hơn.

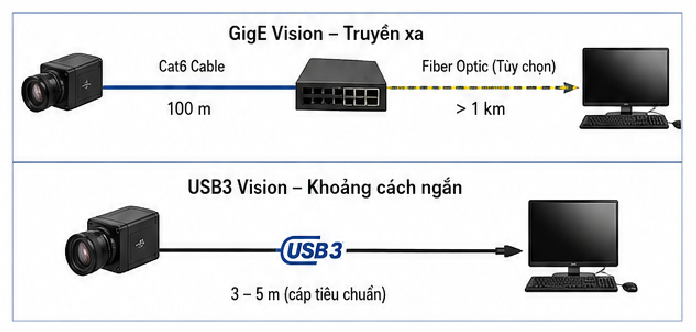

5. Khoảng cách truyền tín hiệu

GigE Vision có thể truyền dữ liệu tới 100 mét bằng cáp Cat6 mà không cần thiết bị khuếch đại.

Khi sử dụng Switch công nghiệp hoặc bộ chuyển đổi quang, khoảng cách có thể mở rộng lên hàng kilomet mà vẫn đảm bảo ổn định.

Trong khi đó, USB3 Vision chỉ đạt khoảng 3–5 mét với cáp tiêu chuẩn. Muốn kéo xa hơn cần dùng Active Cable hoặc USB Extender, làm tăng chi phí và giảm tính ổn định.

Đối với các dây chuyền sản xuất lớn, khoảng cách là yếu tố khiến GigE Vision được lựa chọn nhiều hơn.

6. Khả năng chống nhiễu điện từ

Môi trường công nghiệp thường có biến tần, servo, động cơ công suất lớn và tủ điện gây nhiễu EMI.

Cáp Ethernet công nghiệp Cat6 STP có khả năng chống nhiễu tốt và dễ đi trong máng cáp dài.

Trong khi đó, cáp USB3 tốc độ cao nhạy cảm hơn với nhiễu điện từ và suy hao tín hiệu khi kéo dài.

Đây là lý do nhiều hệ thống sản xuất 24/7 ưu tiên GigE Vision để đảm bảo độ ổn định lâu dài.

7. Khi nào nên chọn GigE Vision?

GigE Vision phù hợp khi:

• Hệ thống có nhiều camera.
• Khoảng cách camera đến PC lớn hơn 10 mét.
• Cần mở rộng trong tương lai.
• Cần đồng bộ nhiều camera.
• Muốn tận dụng hạ tầng Ethernet hiện có.
• Môi trường công nghiệp có nhiều nhiễu điện từ.

8. Khi nào nên chọn USB3 Vision?

USB3 Vision phù hợp khi:

• Cần truyền hình ảnh tốc độ cực cao.
• Camera có độ phân giải lớn và FPS cao.
• Khoảng cách lắp đặt ngắn.
• Chỉ sử dụng một hoặc hai camera.
• Máy xử lý đặt gần camera.
• Yêu cầu độ trễ thấp trong xử lý thời gian thực.

Kết luận

Xét về hiệu năng truyền dữ liệu đơn thuần, USB3 Vision có lợi thế về băng thông và độ trễ thấp, phù hợp với các trạm kiểm tra tốc độ cao hoặc ứng dụng xử lý AI cục bộ.

Tuy nhiên, đối với các hệ thống Machine Vision trong nhà máy, nơi yêu cầu khoảng cách truyền xa, khả năng mở rộng, đồng bộ nhiều camera và độ ổn định vận hành 24/7, GigE Vision vẫn là chuẩn giao tiếp được lựa chọn nhiều nhất.

Vì vậy, thay vì chỉ nhìn vào thông số tốc độ truyền, kỹ sư thiết kế cần đánh giá tổng thể kiến trúc hệ thống, số lượng camera, khoảng cách lắp đặt, yêu cầu đồng bộ và khả năng mở rộng để đưa ra lựa chọn tối ưu cho từng ứng dụng cụ thể.
