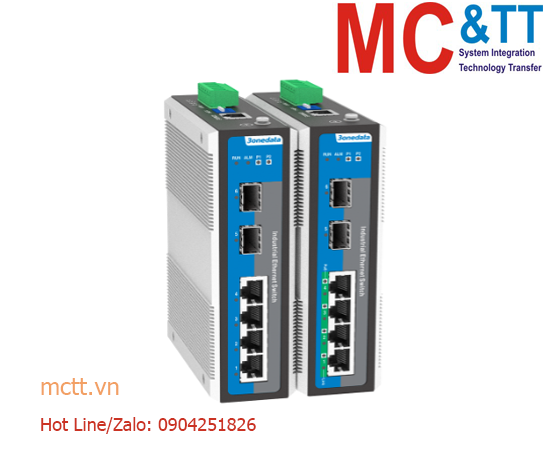

Switch công nghiệp quản lý 4 cổng Gigabit PoE + 2 cổng 2.5G SFP 3Onedata IES6306-4GP2HS-2P48-120W
IES6306 Series là thiết bị chuyển mạch Ethernet công nghiệp được quản lý 6 cổng Gigabit layer 2. Series này có hai sản phẩm và cung cấp 4 cổng đồng Gigabit, 4 cổng đồng Gigabit PoE và 2 khe cắm 2,5G SFP.
Hệ thống quản lý mạng hỗ trợ các giao thức mạng và tiêu chuẩn công nghiệp khác nhau như: Ring, STP/ RSTP/MSTP, ERPS, DHCP, VLAN, chức năng QoS, IGMP Snooping, LLDP, Port Trunking, Port Mirroring, v.v. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Cấu hình cổng, Kiểm soát truy cập, Chẩn đoán mạng, Nâng cấp trực tuyến, v.v. và hỗ trợ CLI, WEB, Telnet, SSH, SNMP và các phương thức truy cập khác. Nó có thể cung cấp cho người dùng trải nghiệm tốt với thiết kế giao diện hệ thống quản lý mạng thân thiện, thao tác đơn giản và thuận tiện.
Sản phẩm cung cấp hai mạch cấp nguồn độc lập, có thể đảm bảo hoạt động bình thường của thiết bị khi một nguồn cấp bị lỗi. Thiết kế của công tắc DIP có thể thực hiện khôi phục cài đặt gốc của thiết bị. Khi nguồn điện DC hoặc cổng bị lỗi liên kết, đèn báo ALM sẽ sáng và gửi cảnh báo, trong khi đó, thiết bị cảnh báo được kết nối với rơle sẽ gửi cảnh báo để khắc phục sự cố hiện trường nhanh chóng. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng, đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt và phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong vùng phủ sóng AP, giao thông đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, lưới điện thông minh, hàng không vũ trụ, sản xuất thông minh, dự án quân sự và các lĩnh vực công nghiệp khác.
Tính năng
- Hỗ trợ 2 cổng quang SFP 2.5G và 4 cổng đồng Gigabit (PoE tùy chọn)
- Công nghệ Ring, hỗ trợ vòng đơn, vòng khớp nối, chuỗi, Dual-homing, thời gian phục hồi tự động khi lỗi mạng <20ms
- Hỗ trợ nhiều giao thức mạng và tiêu chuẩn công nghiệp như STP/RSTP/MSTP, ERPS, PoE, DHCP, VLAN, QoS, IGMP Snooping, LLDP, v.v.
- Hỗ trợ dự phòng nguồn kép, điện áp đầu vào 48VDC PoE hoặc 12~48VDC
- Công suất đầu ra tối đa của cổng PoE là 30W và của toàn bộ thiết bị là 120W
- Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
ITU-T G.8032 for ERPS
IEEE 802.1Q for VLAN
IEEE 802.1p for CoS
IEEE 802.1AB for LLDP
IEEE 802.3ad for LACP
IEEE 802.3af for PoE
IEEE 802.3at for PoE+ |
| Management |
SNMP v1/v2c/v3 Centralized Management of Equipment, RMON, Port Mirroring, QoS, LLDP, DHCP Server, DHCP Snooping, DHCP relay, user password, login method, File Management, Log Management, Port Statistics, PoE |
| Security |
User Privilege Classification, Authentication method Configuration, SSH Configuration, HTTPS Configuration, Access Management, SNMP, RMON, NAS, Radius Server Authentication, TACACS + Server Authentication, ACL, Port Alarm, DC Power Supply Alarm, Loop Protection |
| Switch Function |
802.1Q VLAN, Static Aggregation, LACP |
| Unicast / Multicast |
IGMP Snooping |
| Redundancy Technology |
Ring, STP/RSTP/MSTP, ERPS |
| Troubleshooting |
Ping, Cable Detection |
| Time Management |
NTP, Time Zone Configuration |
| Interface |
Gigabit copper port: 10/100/1000Base-T(X), RJ45, Automatic Flow Control, Full/Half Duplex, MDI/MDI-X Autotunning;
Gigabit PoE copper port: 10/100/1000Base-T(X), RJ45, Automatic Flow Control, Full/Half Duplex, MDI/MDI-X Autotunning;
the single port supports up to 30W PoE output power. PoE power supply pin: V+, V+, V-, V- correspond to Pin 1, 2, 3, 6
2.5G SFP slot: 100/1000 Base-X self-adaption or 100/1000/2.5G Base-X forced mode, SFP slot
Console port: CLI command line management port(RS-232), RJ45
Alarm port: 6-Pin 5.08mm pitch terminal blocks, relay occupies 2 pins and 1 relay alarm information output is supported, the current load capability is 1A@30VDC or 0.3A@125VAC |
| Indicator |
Running Indicator, Alarm Indicator, Power Supply Indicator, Interface Indicator, PoE State Indicator |
| Switch Property |
Transmission mode: store and forward
MAC address: 8K
Packet buffer size: 4Mbit
Backplane bandwidth: 30G
Switch time delay: <10μs |
| Power Supply |
IES6306-4GT2HS-2P48:
- Power input: 12~48VDC
- Connection method: 6- Pin 5.08mm pitch terminal blocks (includes 4-pin power supply)
- Power supply quantity: dual power supply redundancy backup
- Connection protection: anti-reverse connection
- Overcurrent protection: 5A
IES6306-4GP2HS-2P48-120W:
- Voltage range without using PoE function: 12~48VDC
- Rated voltage: 48VDC
- Maximum voltage range: 44VDC~55VDC
- Connection method: 6-Pin 5.08mm pitch terminal blocks (includes 4-pin power supply)
- Power supply quantity: dual power supply redundancy backup
- Connection protection: anti-reverse connection
- Overcurrent protection: 5A
|
| Power Consumption |
| Model |
No-load
(@48VDC) |
Full-load
(@48VDC) |
| IES6306-4GT2HS-2P48 |
3.74W |
9.6W |
| IES6306-4GP2HS-2P48-120W |
4.03W |
≤130W |
|
| Working Environment |
Operating temperature: -40~75℃
Storage temperature: -40~85℃
Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic |
Housing: IP40 protection, metal
Installation: DIN-Rail mounting
Dimension (W x H x D): 44mm×150mm×120mm |
| Industrial Standard |
IEC 6100042 (ESD, electrostatic discharge), Level 3
Air discharge: ±8kV
Contact discharge: ±6kV
IEC 6100044 (EFT, electrical fast transient pulses), Level 3
Power supply: ±2kV
Relay: ±2kV
Signal: ±1kV
IEC 61000-4-5 (Surge), Level 3
Power supply: differential mode±1kV, common mode±2kV
Relay: differential mode±1kV, common mode±2kV
Signal: differential mode±1kV, common mode±2kV
Shock: IEC 60068- 2- 27
Free fall: IEC 60068- 2- 32
Vibration: IEC 60068-2-6 |
| MTBF |
200, 000 hours |
| Authentication |
CE, FCC, RoHS |
Download
Datasheet
Quick Guide
Thông tin đặt hàng
| Available Models |
Gigabit Copper Port |
Gigabit PoE Copper Port |
2.5G SFP Slot |
Power Supply |
| IES6306-4GT2HS-2P48 |
4 |
— |
2 |
12~48VDC, dual power supply |
| IES6306-4GP2HS-2P48-120W |
— |
4 |
2 |
48VDC, dual power supply |
