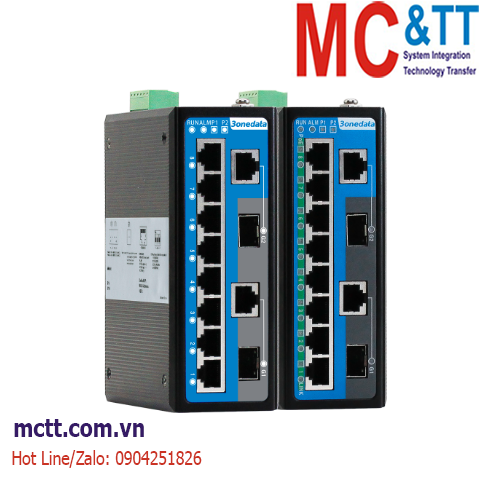

Switch công nghiệp quản lý 8 cổng PoE + 2 cổng Combo Gigabit SFP 3Onedata IES6210-8P2GC-2P24-120W
Series IES6210 là thiết bị chuyển mạch Ethernet công nghiệp quản lý lớp 2 với 6/10 cổng 100M/gigabit. Sản phẩm hỗ trợ cổng đồng 100M (PoE tùy chọn) và cổng Gigabit Combo (khe cắm SFP hoặc RJ45) và nguồn điện PoE tuân theo tiêu chuẩn giao thức của IEEE802.3af/at..
Hệ thống quản lý mạng hỗ trợ các giao thức mạng và tiêu chuẩn công nghiệp khác nhau, chẳng hạn như STP/RSTP, 802.1Q VLAN, QoS, LLDP, Cấu hình PoE, IGMP Static Multicast, Port Trunking, Port Mirroring, v.v. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Cấu hình cổng , Thống kê cổng, Kiểm soát truy cập, Giám sát Modbus TCP, Chẩn đoán mạng, Cấu hình nhanh, Nâng cấp trực tuyến, v.v. và hỗ trợ CLI, WEB, Telnet, SNMP và các phương thức truy cập khác. Nó có thể cung cấp cho người dùng trải nghiệm tốt với thiết kế giao diện hệ thống quản lý mạng thân thiện, thao tác đơn giản và thuận tiện.
Series này hỗ trợ nguồn điện AC/DC tùy chọn. Và đầu vào nguồn DC là hai mạch cấp nguồn độc lập có thể đảm bảo hoạt động bình thường của thiết bị khi một nguồn điện bị hỏng. Thiết kế của công tắc DIP có thể thực hiện khôi phục cài đặt gốc. Khi nguồn điện hoặc cổng bị lỗi liên kết, đèn báo ALM sẽ sáng và gửi cảnh báo, trong khi đó, thiết bị cảnh báo được kết nối với rơle sẽ gửi cảnh báo để khắc phục sự cố nhanh chóng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Tính năng
- Hỗ trợ 2 cổng Gigabit Combo (khe SFP hoặc RJ45) và 4/8 cổng đồng 100M (PoE tùy chọn)
- Công suất tối đa của một cổng PoE là 30W
- Công nghệ SW-Ring, hỗ trợ vòng đơn, vòng khớp nối, chuỗi, Dual-homing, thời gian phục hồi tự động khi lỗi mạng <20ms
- Hỗ trợ nguồn điện AC/DC tùy chọn, dự phòng nguồn điện kép DC
- Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
EEE 802.1Q for VLAN
IEEE 802.1p for CoS
IEEE 802.3ad for LACP
IEEE 802.3af for PoE
IEEE 802.3at for PoE+
GB/T 19582 for Modbus TCP |
| Management |
SNMP v1/v2c Centralized Management of Equipment, Modbus TCP Monitoring, Port Mirroring, QoS, LLDP, DHCP Client, File Management, Port Statistics |
| Security |
Classification of User Permissions, Port Alarm, Power Supply Alarm, Storm Suppression, SFP DDM |
| Switch Function |
802.1Q Vlan, Static Port Aggregation, Bandwidth Management, Flow Control |
| Unicast / Multicast |
Static Multicast , IGMP-Snooping |
| Redundancy Protocol |
SW-Ring, STP/RSTP |
| Time Management |
SNTP |
| PoE |
The maximum power of single PoE port: 30W
The power supply pin of PoE: V+, V-, V+, V- correspond to Pin 1,2,3,6 |
| Interface |
100M copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning
Combo port: 10/100/1000Base-T(X) or 1000Base-X
Console port: CLI command line management port (RS-232), RJ45
Alarm port: 6-pin 5.08mm pitch terminal blocks, including 2-pin alarm terminal blocks, support 1 relay alarm output, current carrying capacity is 1A@30VDC or 0.3A@125VAC |
| LED Indicator |
Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator, PoE Indicator (only for PoE products) |
| Switch Property |
Transmission mode: store and forward
MAC address: 8K
Packet buffer size: 1Mbit
Backplane bandwidth: 7.6G
Switch time delay: <10μs |
| Power Supply |
Optional 24VDC, 48VDC or 220VAC, 6 pins 5.08mm pitch terminal blocks, including 4 pins power supply terminal blocks
DC dual power supply redundancy, anti-reverse connection |
| Power Consumption |
No-load: ≤4.9W@48VDC
Full-load: ≤122.8W@48VDC |
| Environmental Limit |
Operating temperature range: -40~75℃
Storage temperature range: -40~85℃
Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic |
Housing: IP40 protection, metal
Installation: DIN-Rail or wall mounting
Dimension (W x H x D): 53mm×138mm×110mm
Weight: ≤0.62kg |
| Industrial Standard |
IEC 61000-4-2 (ESD), Level 3
Air discharge: ±8kV
Contact discharge: ±6kV
IEC 61000-4-4 (EFT), Level 3
Power supply:±2kV
Ethernet port: ±1kV
Relay: ±2kV
IEC 61000-4-5 (Surge), Level 3
Power supply: common mode±2kV, differential mode±1kV
Ethernet port: common mode±2kV, differential mode±1kV
Relay: common mode±2kV, differential mode±1kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
| Certification |
CE, FCC, RoHS |
| Warranty |
3 years |
Download
Datasheet
Quick Guide
Thông tin đặt hàng
| AvailableModels |
Gigabit Combo Port |
100M Copper Port |
100M PoE Port |
PoE Power |
Power Supply |
| IES6210-8T2GC-2P48 |
2 |
8 |
– |
– |
12~48VDC
dual power supply |
| IES6210-8T2GC-P220 |
2 |
8 |
– |
– |
85~264VAC
single power supply |
| IES6210-4T2GC-2P48 |
2 |
4 |
– |
– |
12~48VDC
dual power supply |
| IES6210-4T2GC-P220 |
2 |
4 |
– |
– |
85~264VAC
single power supply |
| IES6210-8P2GC-2P24-120W |
2 |
– |
8 |
120W |
24VDC
dual power supply |
| IES6210-8P2GC-2P48-120W |
2 |
– |
8 |
120W |
48VDC
dual power supply |
| IES6210-8P2GC-2P48-240W |
2 |
– |
8 |
240W |
48VDC
dual power supply |
| IES6210-4P2GC-2P24-60W |
2 |
– |
4 |
60W |
24VDC
dual power supply |
| IES6210-4P2GC-2P24-120W |
2 |
– |
4 |
120W |
24VDC
dual power supply |
| IES6210-4P2GC-2P48-120W |
2 |
– |
4 |
120W |
48VDC
dual power supply |
