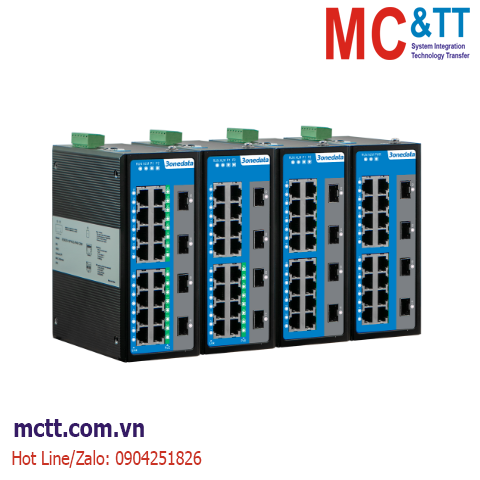

Switch công nghiệp 16 cổng PoE + 4 cổng Gigabit SFP 3Onedata IES2220-16P4GS-2P48-200W

Chia sẻ:
Mã sản phẩm: IES2220-16P4GS-2P48-200W
Thương hiệu: 3onedata
Tình trạng:

20-port 100M/Gigabit Unmanaged Industrial PoE Ethernet Switch(PoE Optional)

Liên hệ
Mô tả

Switch công nghiệp 16 cổng PoE + 4 cổng Gigabit SFP 3Onedata IES2220-16P4GS-2P48-200W

IES2220G series là thiết bị chuyển mạch Ethernet công nghiệp layer 2 không được quản lý với 20 cổng 100M/Gigabit. Series này cung cấp cổng đồng 100M (PoE tùy chọn) và khe cắm Gigabit SFP, đồng thời nguồn điện PoE tuân thủ tiêu chuẩn giao thức của IEEE802.3af/at. Sản phẩm có thiết kế DIN-Rail hoặc gắn tường, có thể đáp ứng các yêu cầu của các cảnh khác nhau.

Sê-ri này hỗ trợ nguồn điện AC/DC tùy chọn. Và nguồn điện DC là hai mạch cấp nguồn độc lập có thể đảm bảo hoạt động bình thường của thiết bị khi một nguồn điện bị hỏng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.

Tính năng

  • Hỗ trợ 4 khe Gigabit SFP và 16 cổng đồng 100M (PoE tùy chọn)
  • Công suất tối đa của một cổng PoE là 30W
  • Hỗ trợ nguồn điện AC/DC tùy chọn, dự phòng nguồn điện kép DC
  • Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃

Thông số kỹ thuật

Standard & Protocol IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3z for 1000Base-X
IEEE 802.3af for PoE
IEEE 802.3at for PoE+
PoE The maximum power of single PoE port: 15/30W
The power supply pin of PoE: V+, V+, V-, V- correspond to Pin 1, 2, 3, 6
Interface

100M copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning

100M PoE copper port: 10/100Base-T(X) RJ45, automatic flow control, full/half duplex mode, MDI/MDI-X autotunning, POE port, output power of 15W or 30W

Gigabit SFP port: 1000Base-SFP

Console port: reserved

Alarm port: reserved

LED Indicator Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator (reserved), PoE Indicator (only for PoE products)
Switch Property Transmission mode: store and forward
MAC address: 18K
Packet buffer size: 3Mbit
Backplane bandwidth: 12.8G
Switch time delay: <10μs
Power Supply

Optional 24VDC, 48VDC or 220VAC, 6 pins 5.08mm pitch terminal blocks, including 4 pins power supply terminal blocks

DC dual power supply redundancy, anti-reverse connection

Power Consumption

DC products
No-load: ≤157W@48VDC
Full-load: ≤157.2W@48VDC

AC products
No-load: ≤9.2W@220VAC
Full-load: ≤9.6W@220VAC

Environmental Limit Operating temperature range: -40~75℃
Storage temperature range: -40~85℃
Relative humidity: 5%~95% (no condensation)
Physical Characteristic Housing: IP40 protection, metal
Installation: DIN-Rail or wall mounting
Dimension (W x H x D): 70mm×160mm×130mm
Weight: ≤1.08kg
Industrial Standard

IEC 61000-4-2 (ESD), Level 3
IEC 61000-4-4 (EFT), Level 3
IEC 61000-4-5 (Surge), Level 3

Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6

Certification CE, FCC, RoHS
Warranty 3 years

Download

Datasheet

Quick Guide

Thông tin đặt hàng

Available Models 100M Copper Port  100M PoE Port Gigabit SFP Slot PoE Power Power Supply
IES2220-16T4GS-2P48 16 4 12~48VDC

dual power supply

IES2220-16T4GS-P220 16 4 85~264VAC

single power supply

IES2220-16P4GS-2P48-120W 16 120W  48VDC

dual power supply

IES2220-16P4GS-2P48-200W 16 4 200W 48VDC

dual power supply

IES2220-16P4GS-2P24-120W 16 4 120W 24VDC

dual power supply

IES2220-8T8P4GS-2P48-120W 8 8 4 120W 48VDC

dual power supply

IES2220-8T8P4GS-2P48-200W 8 8 4 200W 48VDC

dual power supply

IES2220-8T8P4GS-2P24-120W 8 8 4 120W 24VDC

dual power supply
