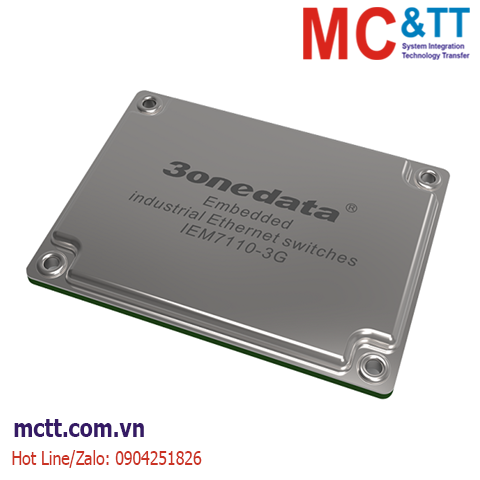

Module switch công nghiệp nhúng 7 cổng 100M + 3 cổng Gigabit 3onedata IEM7110-3G

Chia sẻ:
Mã sản phẩm: IEM7110-3G
Thương hiệu: 3onedata
Tình trạng:

10-port Gigabit Layer 2 Industrial Ethernet Switch Module

Liên hệ
Mô tả

Module switch công nghiệp nhúng 7 cổng 100M + 3 cổng Gigabit 3onedata IEM7110-3G

IEM7110-3G là Module nhúng switch công nghiệp được quản lý lớp 2 với 7 cổng 100M và 3 cổng gigabit, các cổng có thể được cấu hình thành cổng cáp quang hoặc cổng đồng nếu cần. IEM7110-3G có mức độ tích hợp cao, kích thước nhỏ, chức năng phong phú, sử dụng dễ dàng và thuận tiện. Người dùng có thể tùy chỉnh thông số kỹ thuật của bo mạch chủ PCB và tự do chọn loại giao diện Ethernet thông qua chân mô-đun để đáp ứng các yêu cầu của các cảnh khác nhau.

Hệ thống quản lý mạng hỗ trợ các giao thức mạng và tiêu chuẩn công nghiệp khác nhau, chẳng hạn như STP/RSTP, 802.1Q VLAN, QoS, IGMP Static Multicast, Port Trunking, Port Mirroring, v.v. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Cấu hình cổng, Thống kê cổng, Truy cập Điều khiển, Chẩn đoán Mạng, Cấu hình Nhanh, Nâng cấp Trực tuyến, v.v. CLI, WEB, Telnet, SNMP và các phương thức truy cập khác cũng được hỗ trợ. Hệ thống quản lý mạng có thể cung cấp cho người dùng trải nghiệm tốt với thiết kế giao diện hệ thống quản lý mạng thân thiện, vận hành đơn giản và thuận tiện.

Tính năng

  • Hỗ trợ 3 cổng cáp quang/đồng gigabit và 7 cổng cáp quang/đồng 100M
  • Công nghệ Ring hỗ trợ single ring, coupling ring, chain, Dual-homing function, thời gian phục hồi tự động khi lỗi mạng <20ms
  • Điện áp đầu vào: 3.3VDC
  • Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃

Thông số kỹ thuật

Standard & Protocol IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX and 100Base-FX
IEEE 802.3z for 1000Base-X
IEEE 802.3ab for 1000Base-T
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE 802.1p for CoS
Management SNMP v1/v2c Centralized Management of Equipment, Port Mirroring, QoS, DHCP Client, File Management, Port Statistics
Security Classification of User Permissions, Port Alarm, Power Supply Alarm
Switch Function 802.1Q Vlan, Static Port Aggregation, Bandwidth Management, Flow Control
Unicast / Multicast Static Multicast, IGMP-Snooping
Redundancy Protocol SW-Ring, STP/RSTP
Interface

100M port: 10/100Base-T(X) or 100Base-FX
Gigabit port: 10/100/1000Base-T(X) or 1000Base-SFP
Console port: TTL level serial data
Alarm port: support 2 alarm information inputs and 1 alarm information output

Switch Property Transmission mode: store and forward

MAC address: 8K

Packet buffer size: 1Mbit

Backplane bandwidth: 7.6G

Switch time delay: <10μs

Power Supply 3.3VDC(±5%)
Power Consumption Power consumption: <3W
Environmental Limit Operating temperature range: -40~75℃

Storage temperature range: -40~85℃

Relative humidity: 5%~95% (no condensation)

Physical Characteristic

Installation: embedded mounting (with heat-conducting fin, can be equipped with heatsink)
Dimension (W x H x D): 72mm×8.9mm×54mm

Certification CE, FCC, RoHS

Download

Datasheet

Quick Guide

Thông tin đặt hàng

Available Models Gigabit Port (Optional Fiber/Copper Port) 100M Port (Optional Fiber/Copper Port) Power Supply
IEM7110-3G 3 7

3.3VDC (±5%)
