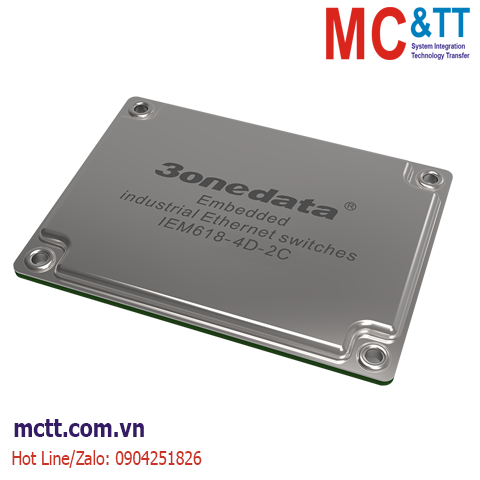

Module switch công nghiệp nhúng 8 cổng Ethernet + 2 cổng CAN + 4 cổng serial 3onedata IEM618-4D-2C

Chia sẻ:
Mã sản phẩm: IEM618-4D-2C
Thương hiệu: 3onedata
Tình trạng:

8 Port 100M Layer 2 Managed Embedded Ethernet Switch with 4 Serial Ports and 2 CAN Ports

Liên hệ
Mô tả

Module switch công nghiệp nhúng 8 cổng Ethernet + 2 cổng CAN + 4 cổng serial 3onedata IEM618-4D-2C

IEM618-4D-2C là Module nhúng switch công nghiệp được quản lý lớp 2 với 8 cổng 100M, 2 cổng CAN và 4 cổng seri, các cổng có thể được cấu hình thành cổng cáp quang hoặc cổng đồng nếu cần. IEM618-4D-2C có mức độ tích hợp cao, kích thước nhỏ, chức năng phong phú, sử dụng dễ dàng và thuận tiện. Người dùng có thể tùy chỉnh thông số kỹ thuật của bo mạch chủ PCB và tự do chọn loại giao diện Ethernet thông qua chân mô-đun để đáp ứng các yêu cầu của các cảnh khác nhau.

Hệ thống quản lý mạng hỗ trợ các giao thức mạng và tiêu chuẩn công nghiệp khác nhau, chẳng hạn như STP/RSTP, 802.1Q VLAN, QoS, IGMP Static Multicast, Port Trunking, LLDP, Port Mirroring, v.v. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Cấu hình cổng, Thống kê cổng , Kiểm soát truy cập, Chẩn đoán mạng, Cấu hình nhanh, Nâng cấp trực tuyến, v.v. Nó có các chức năng tích hợp của máy chủ cổng nối tiếp và máy chủ CAN. Mỗi cổng nối tiếp và cổng CAN hỗ trợ 4 kết nối phiên TCP hoặc UDP và nhiều chế độ hoạt động bao gồm Máy chủ TCP, Máy khách TCP và UDP, v.v. CLI, WEB, Telnet, SNMP và các phương thức truy cập khác cũng được hỗ trợ. Hệ thống quản lý mạng có thể cung cấp cho người dùng trải nghiệm tốt với thiết kế giao diện hệ thống quản lý mạng thân thiện, vận hành đơn giản và thuận tiện.

Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, giao thông đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.

Tính năng

  • Hỗ trợ 8 cổng cáp quang/đồng 100M, 4 cổng nối tiếp và 2 cổng CAN
  • Công nghệ Ring hỗ trợ single ring, coupling ring, chain, Dual-homing function, thời gian phục hồi tự động khi lỗi mạng <20ms
  • Điện áp đầu vào: 3.3VDC
  • Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃

Thông số kỹ thuật

Standard & Protocol

IEEE 802.3 for 10Base-T

IEEE 802.3u for 100Base-TX and 100Base-FX

IEEE 802.3x for Flow Control

IEEE 802.1D for Spanning Tree Protocol

IEEE 802.1w for Rapid Spanning Tree Protocol

IEEE 802.1Q for VLAN

IEEE 802.1p for CoS

Management SNMP v1/v2c Centralized Management of Equipment, Port Mirroring, QoS, DHCP Client, File Management, Port Statistics
Security Classification of User Permissions, Port Alarm, Power Supply Alarm, Threshold Alarm
Switch Function 802.1Q Vlan, Static Port Aggregation, Bandwidth Management, Flow Control
Unicast / Multicast Static Multicast, IGMP-Snooping
Redundancy Protocol SW-Ring, STP/RSTP
Interface

100M port: 10/100Base-T(X) or 100Base-FX, fiber/copper port

Console port: TTL level serial data

Alarm port: support 2 alarm information input and output

Serial Port

Interface type: full signal TTL level serial port (RS-232/485/422 optional)

Baud rate: 300-115200bps

Data bit: 5bit, 6bit, 7bit, 8bit

Check bit: None, Even, Odd, Space, Mark

Stop bit: 1bit, 1.5bit, 2bit

CAN Port

Interface type: TTL level CAN port

Baud rate: 5-1000kbps

LED Indicator External indicator, running indicator, port indicator
Switch Property Transmission mode: store and forward

MAC address: 8K

Packet buffer size: 1Mbit

Backplane bandwidth: 7.6G

Switch time delay: <10μs

Power Supply 3.3VDC(±5%)
Power Consumption Power consumption: <1.5W
Environmental Limit Operating temperature range: -40~85℃

Storage temperature range: -40~85℃

Relative humidity: 5%~95% (no condensation)

Physical Characteristic

Installation: embedded mounting (with heat-conducting fin, can be equipped with heatsink)
Dimension (W x H x D): 72mm×9.5mm×54mm

Certification CE, FCC, RoHS

Download

Datasheet

Thông tin đặt hàng

Available Models 100M Port (Optional Fiber/Copper Port) Serial Port (Optional RS-232/485/422) CAN Port Power Supply
IEM618-4D-2C 8 4 2

3.3VDC (±5%)
