Mô tả

Chúng tôi – MC&TT đại diện phân phối sản phẩm hãng Four-Faith tại Việt Nam, xin thông báo:

F2403 đã dừng sản xuất và được nâng cấp thay thế bằng F2816 V4

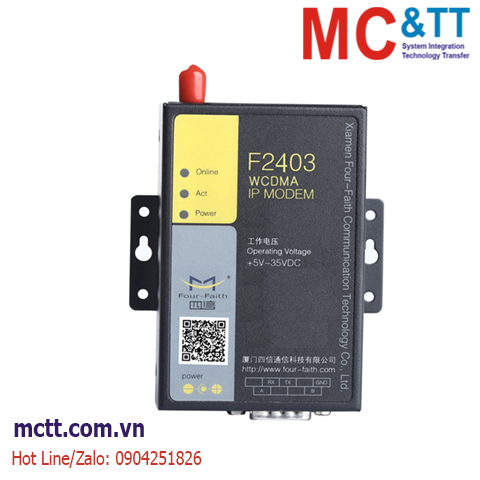

F2403 WCDMA IP MODEM là thiết bị đầu cuối cung cấp chức năng truyền dữ liệu trên nền mạng điện thoại di động WCDMA/HSDPA/HSUPA

F2403 có thiết kế với CPU công nghiệp 16/32 bit, được nhúng hệ vận hành thời gian thực. Thiết bị hỗ trợ các chuẩn truyền thông công nghiệp như RS232/RS485(hoặc RS422), giúp dễ dàng kết nối với thiết bị đầu cuối khác và cho phép kết nối với các thiết bị tiếp nối sẵn có dựa trên cấu hình cơ bản.

F2403 WCDMA IP Modem đang được sử dụng rộng rãi trong lĩnh vực M2M như : hệ thống giao thông thông minh, hệ thống lưới điện thông minh, tự động hóa công nghiệp, đo đạc từ xa, tài chính, POS, hệ thống cấp nước, bảo vệ mội trường, bưu chính, thời tiết……

Tính năng

  • Module di động công nghiệp công suất lớn
  • CPU công nghiệp công suất lớn 16/32 bit
  • Hỗ trợ chế độ tiêu thụ thấp bao gồm chế độ ngủ, online/ offline, bật/ tắt.
  • Vỏ thiết bị: Bằng sắt, cung cấp bảo vệ IP 30
  • Dải nguồn: DC 5~35V
  • Hỗ trợ phần cứng và phần mềm WDT
  • Cơ chế phục hồi tự động, trực tuyến dò tìm, tự động quay số khi hoạt động ngoại tuyến để thiết bị luôn trong trạng thái trực tuyến
  • Cổng RS232/RS485/RS422 : bảo vệ15KV ESD
  • Cổng SIM/UIM : Bảo vệ 15KV ESD
  • Cổng nguồn: Bảo vệ ngược điện áp và quá áp
  • Cổng Antenna: Chống sét ( tùy chọn)
  • Hỗ trợ TCP và hỗ trợ kết nối đa TCP client (tùy chọn)
  • Hỗ trợ hai trung tâm dữ liệu, một chính và dự phòng khác
  • Hỗ trợ các trung tâm dữ liệu đa và nó có thể hỗ trợ 5 trung tâm dữ liệu cùng một lúc
  • Hỗ trợ đa cách kích hoạt trực tuyến, bao gồm cả tin nhắn SMS, nhẫn và dữ liệu. Hỗ trợ liên kết ngắt kết nối khi thời gian chờ
  • Hỗ trợ tên miền động (DDNS) và truy cập IP đến trung tâm dữ liệu
  • Thiết kế với tiêu chuẩn TCP / IP stack
  • Hỗ trợ APN / VPDN

Thông số kỹ thuật

Item  Content
 Cellular Module  Industrial cellular module
 Tiêu chuẩn và băng thông UMTS/WCDMA/HSDPA/HSUPA 850/1900/2100MHz, 850/900/1900/2100MHz(optional)

GSM850/900/1800/1900MHz

GPRS/EDGE CLASS 12

 Băng thông HSUPA:5.76Mbps(Upload speed)/ HSDPA:7.2Mbps(Download speed)/UMTS:384Kbps (DL/UL)
 Công xuất TX <24dBm
 Độ nhạy RX <-109dBm

Interface

Item  Content
Serial 1 RS232 port and 1 RS485(orRS422) port, 15KV ESD protection

Data bits: 5, 6 ,7, 8

Stop bits: 1, 1.5, 2

Parity: none, even, odd, space, mark

Baud rate: 110~230400 bps

Hiển thị “Power”, “ACT”, “Online”
Anten Giao diên chuẩn SMA female, 50 ohm, chống sét ( tùy chọn)
SIM/UIM Standard 3V/1.8V user card interface, 15KV ESD protection
Power Standard 3-PIN power jack, bảo vệ quá áp và ngược áp

Hardware

 Item  Content
CPU Industrial 16/32 bits CPU
FLASH 1MB(Extendable)
SRAM 512KB(Extendable)

Power Supply

Item  Content
Điện áp tiêu chuẩn DC 12V/1.5A
Dải nguồn DC 5~35V
Điện áp tiêu thụ <250mA (12V)

Physical

Project content
Shell Metal shell , IP30
size 91×58.5×22 mm
Weight 205g

Others

Project Content
Working Temperature -25~+65ºC(-13~+149℉)
Storage Temperature -40~+85ºC( -40~+185℉ )
Humidity 95%(non condensation)

Thông tin đặt hàng

  • F2403

WCDMA IP MODEM (including antenna, adapter)

Tài liệu

Datasheet

Manual
