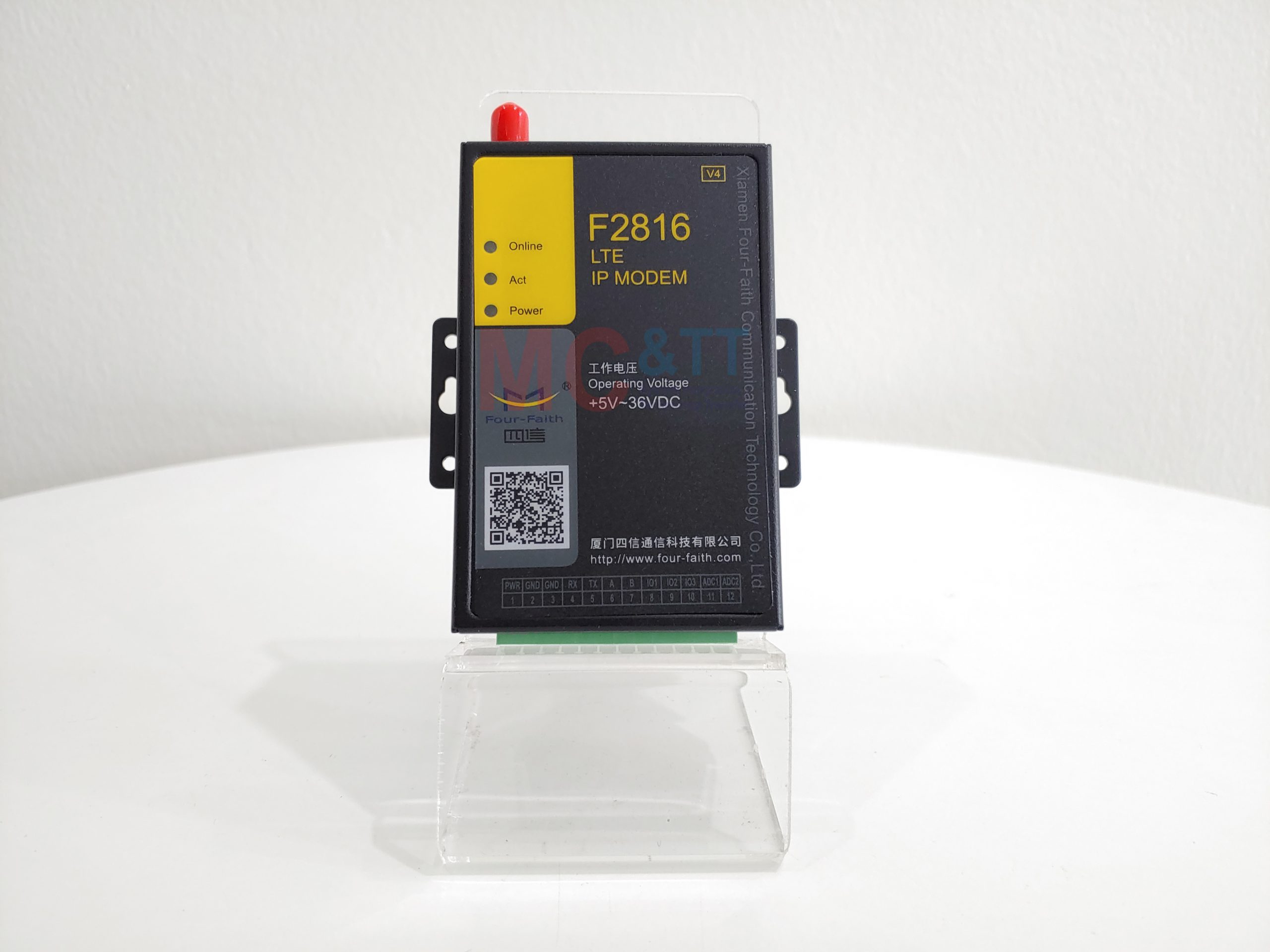

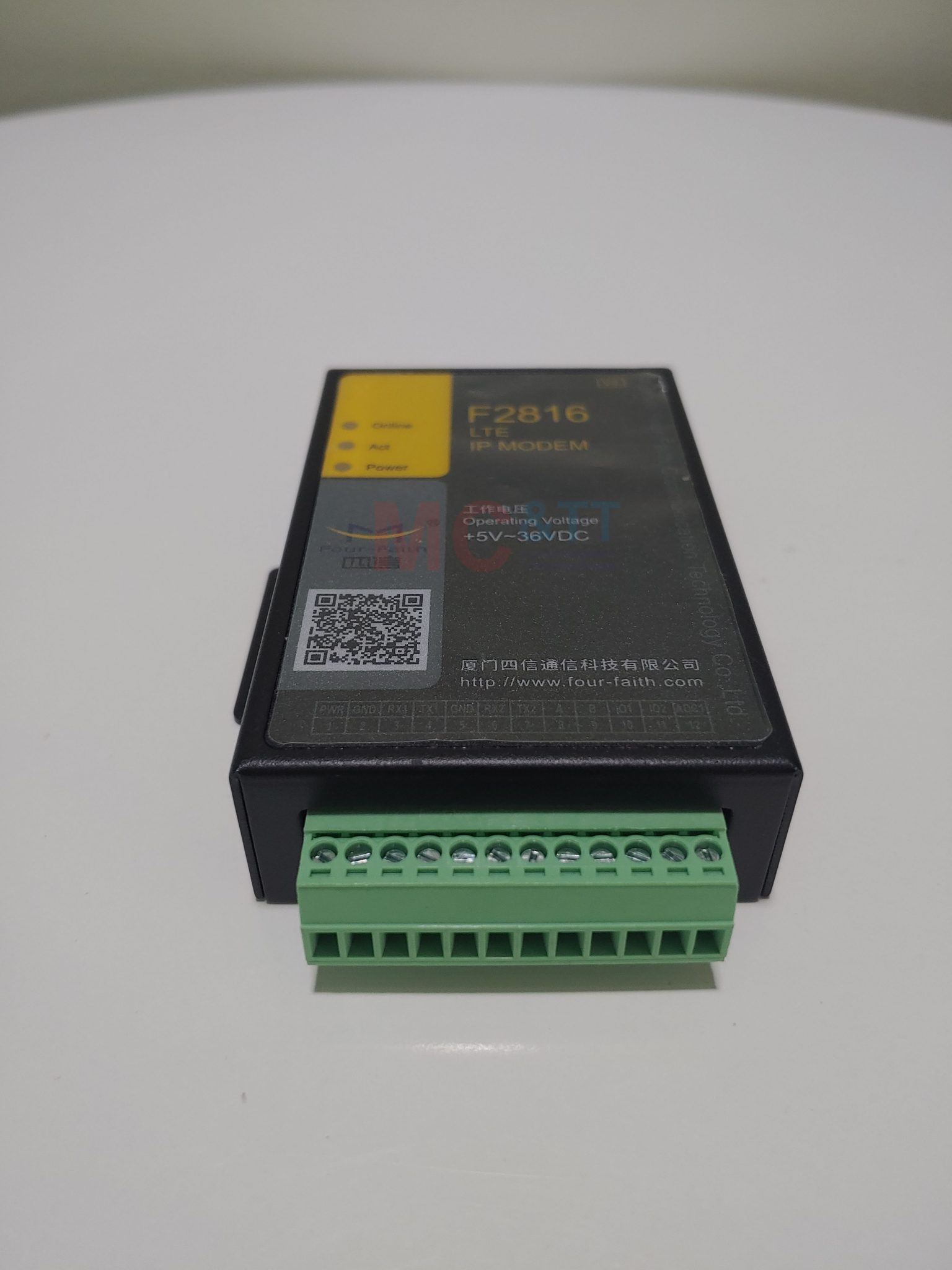

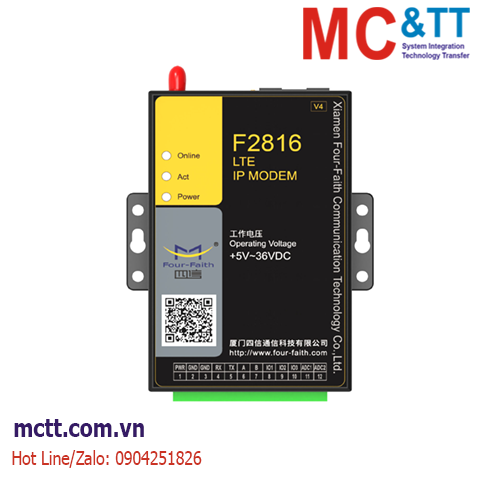

F2816 V4: GSM/GPRS/WCDMA (3G)/LTE (4G) IP MODEM là thiết bị đầu cuối dữ liệu không dây dùng cho các ứng dụng IoT, cung cấp chức năng truyền dữ liệu bằng mạng di động công cộng (hỗ trợ GPRS/ 3G/ 4G) của hãng Four-Faith được MC&TT phân phối và bảo hành chính hãng tại thị trường Việt Nam.
Sản phẩm sử dụng bộ xử lý giao tiếp 32 bit cấp công nghiệp hiệu suất cao và mô-đun không dây cấp công nghiệp, với hệ điều hành thời gian thực được nhúng làm nền tảng hỗ trợ phần mềm, đồng thời cung cấp các giao diện RS-232 và RS-485, có thể được kết nối trực tiếp với các thiết bị nối tiếp để đạt được chức năng truyền dữ liệu trong suốt.
Sản phẩm có thiết kế tiêu thụ điện năng thấp, cung cấp 2 ADC, 3 cổng I/ O, có thể thực hiện các chức năng của đầu vào và đầu ra kỹ thuật số, phát xung, đầu vào tương tự, đếm xung, v.v.
Tính năng
- Hoàn toàn tương thích với mạng 4G/ 3G/ GPRS
- Hỗ trợ TCP server
- Hỗ trợ APN
- Truyền dự phòng trung tâm dữ liệu kép và truyền đồng bộ đa trung tâm dữ liệu
- 1 cổng RS-232, 1 cổng RS-485
- Cung cấp 3 kênh DI/ DO + 2 kênh ADC
- Nhiều chế độ kích hoạt ngoại tuyến, Bao gồm SMS, chuông điện thoại, kích hoạt dữ liệu cổng nối tiếp chế độ trực tuyến và ngoại tuyến
- Hỗ trợ truy cập vào trung tâm dựa trên tên miền và địa chỉ IP
- Ngăn xếp giao thức TCP / IP tiêu chuẩn nhúng, hỗ trợ truyền dữ liệu minh bạch
Thông số kỹ thuật
| Project |
Content |
| F2116 V4 GPRS IP MODEM |
| Frequency |
GSM850/900/1800/1900MHz
GSM phase 2/2+
GPRS class 10/12 |
| Bandwidth |
85.6Kbps |
| Power |
GSM850/900： <33dBm
GSM1800/1900： <30dBm |
| Sensitive |
<-108dBm |
| F2816 V4 LTE IP MODEM |
| Frequency |
LTE FDD, LTE TDD, EVDO, WCDMA, TD-SCDMA, CDMA1X, GPRS/EDGE |
| Bandwidth |
LTE FDD： 150Mbps(DL)， 50Mbps(UL)
LTE TDD： 130Mbps(DL)， 35Mbps(UL)
DC-HSPA+： 42Mpbs(DL)， 5.76Mbps(UL)
TD-HSPA+： 4.2Mbps(DL)， 2.2Mbps(UL)
EVDO Rev. A： 3.1Mbps(DL)， 1.8Mbps(UL) |
| Power |
<23dBm |
| Sensitive |
<-98dBm |
| F2C16 V4 Cat.1 IP MODEM |
| Frequency |
LTE FDD, LTE TDD, GSM/GPRS |
| Bandwidth |
LTE FDD： 10Mbps(DL)， 5Mbps(UL)
LTE TDD： 8.2Mbps(DL)， 3.4Mbps(UL)
GPRS： 85.6kbps(DL)， 85.6kbps(UL) |
| Power |
LTE FDD/TDD： 23± 1 dBm
GSM 900： 32.5± 1 dBm
DCS 1800： 29.5± 1 dBm |
| Sensitive |
LTE FDD/TDD： -98+1 dBm
GSM 900： -109.5 dBm
DCS 1800： -108 dBm |
Interface
| Project |
Content |
| CPU |
Industrial-grade 32-bit communication processor |
| FLASH |
512KB (can customize to 8MB) |
| SRAM |
256KB |
Hardware
| Project |
Content |
| Serial |
1 x RS232+ 1 x RS485， with 15KV ESD protect：
Data bit： 5、 6、 7、 8
Stop bit： 1、 1.5、 2
Check ： none、 even、 odd
Baud rate： 1200~230400 bits/s |
| indicator |
Power,online, System |
| antenna |
SMA interface， resistance= 50Ω |
| SIM/UIM |
Standard sim card slot with 1.8V/3V SIM/UIM， with 15KV ESD protect |
| Power |
Terminal |
Power Supply
| Project |
Content |
| Standard |
DC 12V/0.5A |
| range |
DC 5~36V |
Consumption
| Status |
Content |
| Communication |
20~65mA@12VDC (2G:20~40 mA 4G:20~65mA)
20~95mA@9VDC (2G:30~45 mA 4G:20~95mA ) |
| Standby |
15~30 mA@12VDC 20~40 mA@9VDC |
| Sleep |
5~17mA@12VDC 6~22mA@9VDC |
Physical
| Project |
content |
| Shell |
Metal shell , IP30 |
| size |
91×58.5×22 mm (antenna not included) |
| Weight |
205g |
Others
| Project |
Content |
| Working Temperature |
-35~+75ºC（ -22~+167℉ ） |
| Storage Temperature |
-40~+85ºC（ -40~+185℉ ） |
| Humidity |
95%(non condensation) |
Thông tin đặt hàng

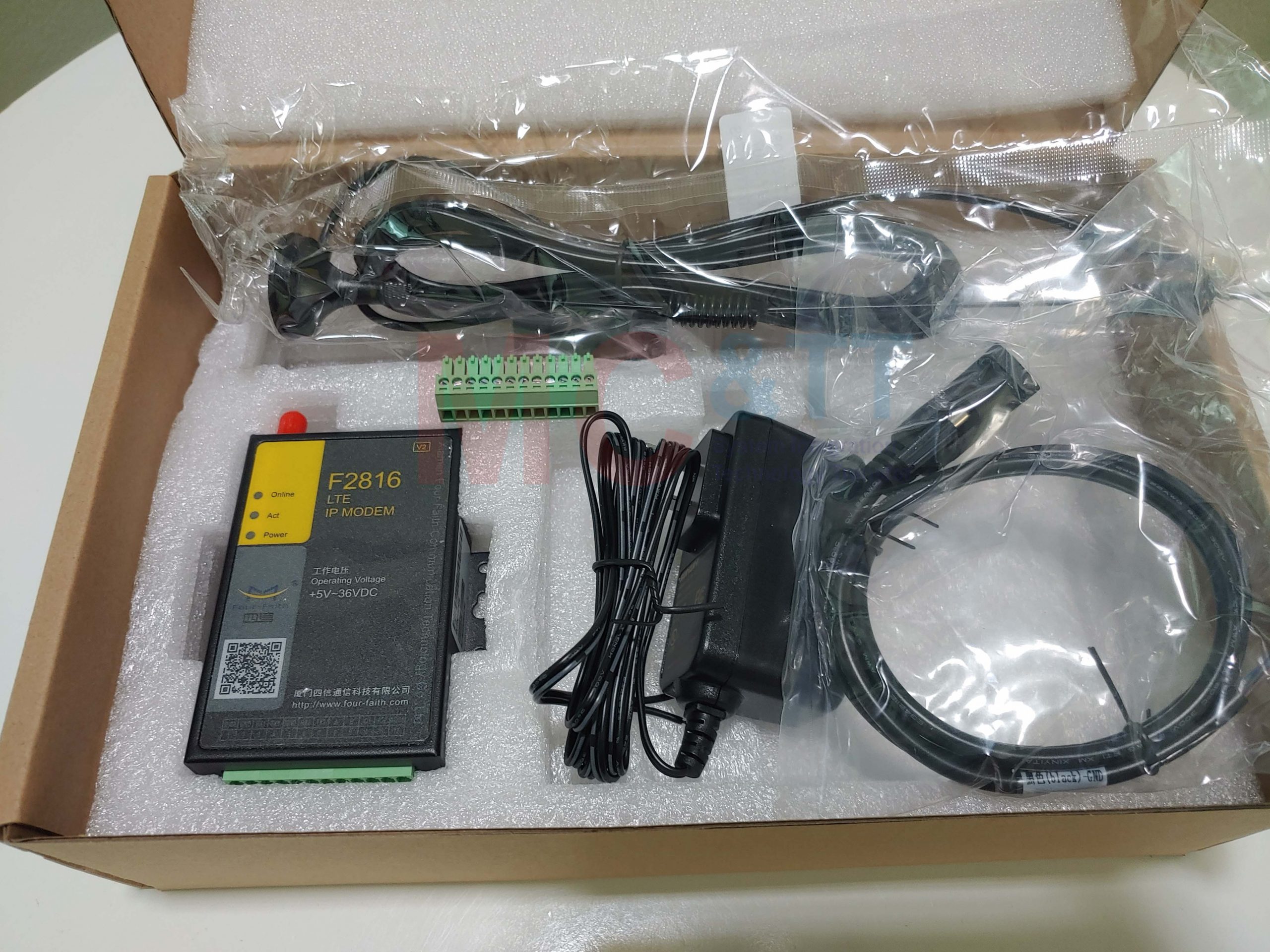

LTE IP MODEM (including antenna, adapter)
