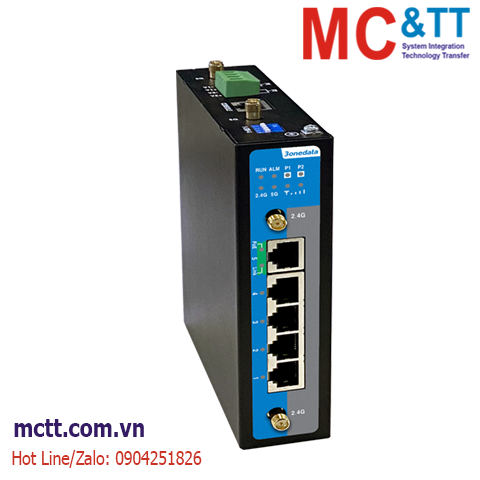

Điểm truy cập không dây công nghiệp Dual-band 3Onedata IAP2300-4A25-5T-PD2P12_48
IAP2300-4A25-5T-PD2P12_48 là AP không dây băng tần kép công nghiệp hỗ trợ nguồn điện PoE tuân theo tiêu chuẩn giao thức IEEE802.3af/at. Sản phẩm này cung cấp 100M PoE WAN, 100M PoE LAN, 2 giao diện ăng-ten 2.4G, 2 giao diện ăng-ten 5.8G, 48VDC PoE hoặc giao diện cấp nguồn 12~48VDC.
Hệ thống quản lý mạng hỗ trợ nhiều chế độ làm việc: định tuyến, AP, cầu nối và máy khách. Hỗ trợ công nghệ không dây IEEE802.11b/g/n/a/ac, tốc độ truyền lên tới 1167Mbps; Thiết bị hỗ trợ các phương thức mã hóa không dây như WPA/WPA2/WPA3 và có nhiều chính sách bảo mật khác nhau như ẩn SSID, cách ly người dùng không dây, lọc địa chỉ IP, lọc địa chỉ MAC, lọc URL, Chuyển tiếp cổng, Chuyển hướng cổng, liên kết ARP, cài đặt DMZ , v.v. Hỗ trợ AP ảo, nghĩa là một thiết bị AP hỗ trợ nhiều SSID; Hỗ trợ chuyển vùng nhanh, trong mạng cục bộ không dây bao gồm nhiều AP, có thể thực hiện chuyển vùng nhanh mà không cần thao tác chuyển đổi.
Nguồn điện đầu vào là hai mạch cấp nguồn độc lập có thể đảm bảo hoạt động bình thường của thiết bị khi một nguồn điện bị hỏng. Cổng WAN hỗ trợ PoE 48VDC và có thể tiết kiệm chi phí cấp nguồn. Thiết kế của công tắc DIP có thể thực hiện khởi động lại thiết bị và khôi phục cài đặt gốc. Khi nguồn điện hoặc liên kết bị lỗi liên kết, đèn báo ALM sẽ sáng và gửi cảnh báo, trong khi đó, thiết bị cảnh báo được kết nối với rơle sẽ gửi cảnh báo để khắc phục sự cố nhanh chóng. Sản phẩm sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ rộng, có thể thích ứng với môi trường ngoài trời khắc nghiệt. Nó có thể được sử dụng rộng rãi trong các cảnh yêu cầu chuyển vùng không dây, chẳng hạn như ô tô AGV và rô bốt công nghiệp trong tự động hóa nhà máy, công nghiệp hóa dầu, giám sát năng lượng, v.v.
Tính năng
- Support 1 100M PoE WAN, 4 100M LAN, 2 2.4G WiFi antennas and 2 5.8G WiFi antennas
- Support multiple network modes such as routing, AP, bridge and client mode.
- Support redundant power supply, power supply input 12~48VDC, and WAN port supports PoE 48VDC power supply input
- Support -40~75℃ wide operating temperature range
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE802.3u for 100Base-TX
IEEE802.11b/g/n/a/ac for WLAN
IEEE802.11i for wireless security
IEEE802.11r for fast roaming
IEEE802.3af/at for PoE/PoE+ |
| Working mode |
Route mode, AP mode, bridge mode, client mode |
| Network Settings |
Intranet Settings, External Network Settings, Wireless Settings, Wireless Probe, AC Management, SNMP Management, QoS Management, Roaming Agent |
| Wireless Client |
User list, user event |
| Firewall (Route mode/Wireless NAT) |
IP filtering, MAC filtering, URL filtering, port forwarding, Port redirection, ARP binding, DMZ settings |
| System Tools |
Network detection, User settings, System upgrading, System Restart, System log |
| Radio Frequency |
802.11b/g/n:2.412GHz~2.4835GHz
802.11ac/n/a:5.18GHz~5.825GHz
RF power output: 20dBm
Modulation methods: DBPSK, DQPSK, CCK, OFDM, 16-QAM, 64-QAM |
| Receiving Sensitivity |
802.11n_HT40:-82dBm@MCS0, -64dBm@MCS7
802.11n_HT20:-85dBm@MCS0, -67dBm@MCS7
802.11g/a:-91dBm@6Mbps, -72dBm@54Mbps
802.11b:-93dBm@1Mbps, -87dBm@11Mbps
802.11ac:-84dBm@MCS0, -59dBm@MCS9 |
| Transmitting power |
802.11n_HT40:20dBm@MCS0, 20dBm@MCS7
802.11n_HT20:20dBm@MCS0, 20dBm@MCS7
802.11g/a:20dBm@6Mbps, 20dBm@54Mbps
802.11b:20dBm@1Mbps, 20dBm@11Mbps
802.11ac:20dBm@MCS0, 20dBm@MCS9 |
| Interface |
WAN port: 1 10/100 Base-T(X) RJ45port, support POE 48VDC power supply input
LAN port: 4 10/100Base-T(X) RJ45 ports
Antenna: 2 2.4G RP-SMA-K (Female) interfaces
2 5.8G RP-SMA-K (Female) interfaces
Console port: CLI command management port(RS-232), RJ45 |
| Power Supply |
12~48VDC dual power supply redundancy, support non-polarity, 4-pin 5.08mm pitch terminal block;
WAN port supports PoE 48VDC power supply input |
| Indicator |
Running indicator, Alarm indicator, Power indicator, 2.4G indicator, 5.8G indicator, WLAN bridge signal strength indicator, PoE indicator |
| Power Consumption |
No-load: 3.0W@24VDC
Full-load: 7.9W@24VDC(high temperature) |
| Working Environment |
Operating temperature: -40~75℃
Storage temperature:-40~85℃
Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic |
Housing: IP40 protection, metal
Installation: DIN-Rail mounting
Weight: 0.57kg
Dimension (W x H x D): 35mm×150mm×120mm |
| Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
Air discharge: ±8kV
Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3
Power supply: ±2kV
Ethernet port: ±1kV
IEC 61000-4-5 (Surge), Level 3
Power supply: common mode±2kV, differential mode±1kV
Ethernet port: ±2kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
| Authentication |
CE, FCC, RoHS |
Thông tin đặt hàng
| Available Models |
Antenna Interface |
Gigabit RJ45 |
Power Input |
| 2.4G |
5G |
LAN |
PoE WAN |
| IAP2300-4A25-5T-PD2P12_48 |
2 |
2 |
4 |
1 |
PoE 48VDC, Dual power supply 12~48VDC |
