GTP-541M CR: Giải pháp RTU 4G thông minh cho IoT công nghiệp

Nhu cầu quản lý và giám sát thiết bị từ xa ngày càng trở nên phổ biến trong công nghiệp, đặc biệt trong lĩnh vực IoT. RTU là thiết bị điều khiển từ xa cho phép thu thập, xử lý và truyền tải dữ liệu từ các thiết bị hiện trường về trung tâm điều khiển một cách nhanh chóng và đáng tin cậy. Đây là thành phần cốt lõi trong các hệ thống SCADA, hỗ trợ tối ưu hóa vận hành và nâng cao khả năng giám sát trong nhiều lĩnh vực, từ dầu khí, năng lượng đến xử lý nước và nông nghiệp.

GTP-541M - Thiết bị đầu cuối RTU 4G

GTP-541M là thiết bị đầu cuối từ xa RTU 4G thông minh cho IoT công nghiệp tương thích ngược với băng tần 2G/3G và có thể sử dụng với nhiều giao diện phần mềm khác nhau để đáp ứng nhu cầu của người dùng.

Thiết bị đầu cuối từ xa 4G truyền tín hiệu I/O đến nền tảng quản lý từ xa thông qua LTE/WCDMA/GPRS. ICP DAS cũng cung cấp hỗ trợ phần mềm liên quan để giúp khách hàng nhanh chóng thiết lập các chương trình giám sát. Các phần mềm này bao gồm VxServer và phần mềm COM ảo như VxComm.

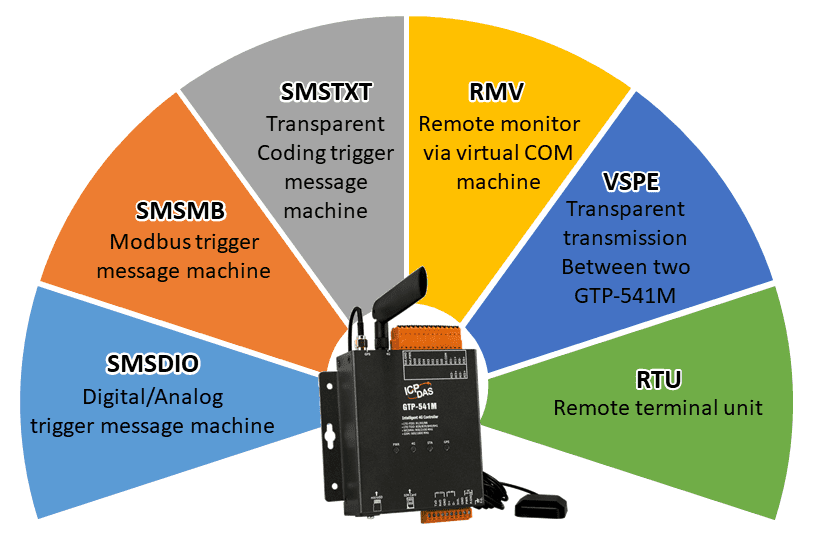

Ngoài ra, người dùng có thể chuyển đổi các chức năng khác nhau của GTP-541M như ModBusSMS, DIOSMS và RMV (Remote monitor via virtual COM machine) thông qua firmware thay thế thẻ SD để đáp ứng các yêu cầu ứng dụng khác nhau. Các tính năng mạnh mẽ của GTP-541M giúp giảm chi phí và thời gian phát triển, lý tưởng cho các ứng dụng IoT.

Note: Chỉ có thể chọn và chuyển đổi một chức năng theo firmware.

Các tính năng của RTU - GTP-541M CR

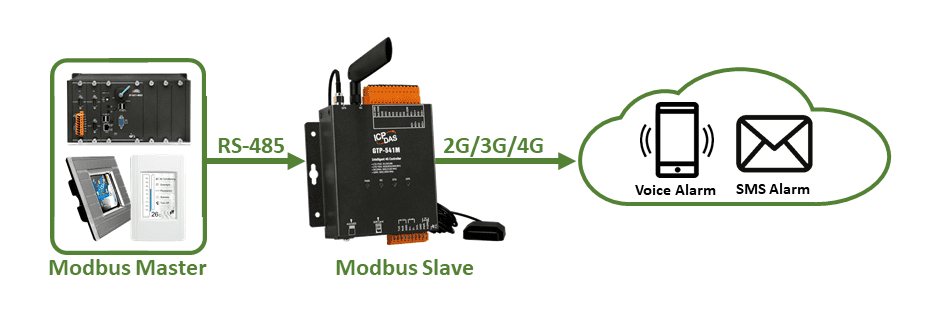

Chức năng SMS Modbus (SMSMB Firmware)

Hỗ trợ giao tiếp với Modbus slave để kích hoạt SMS, cảnh báo bằng giọng nói hoặc DO tích hợp.
127 nhóm cảnh báo có thể được tùy chỉnh, mỗi nhóm có thể được thiết lập ON/OFF theo 2 loại nội dung SMS và giọng nói.
16 nhóm danh bạ có thể được tùy chỉnh, mỗi nhóm có thể thiết lập 16 số điện thoại.
Mỗi nhóm cảnh báo có thể chỉ định nhiều hơn một danh bạ.
Nội dung SMS tối đa 70 ký tự Unicode.
Nội dung SMS và số điện thoại có thể được chỉ định động thông qua các lệnh Modbus RTU.

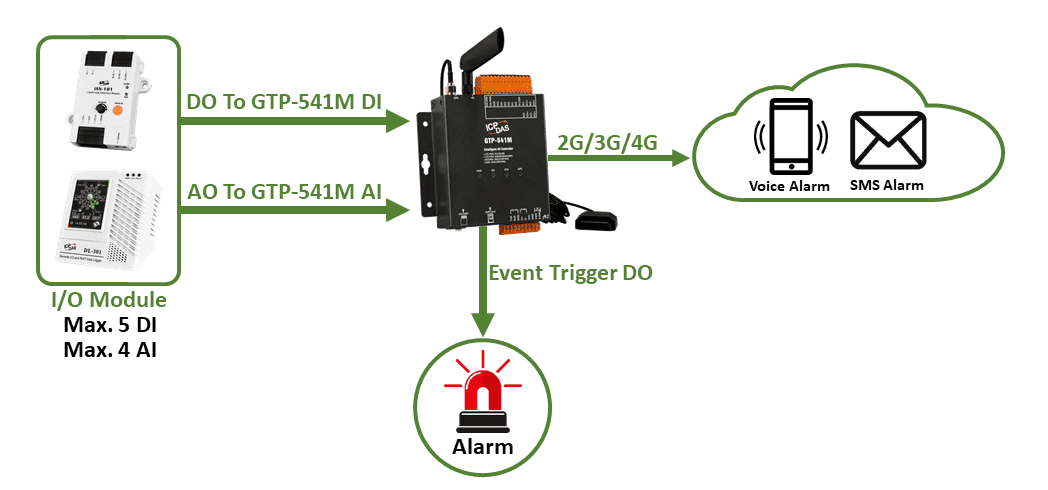

Chức năng IO SMS (SMSDIO Firmware)

9 điều kiện kích hoạt thông qua AI/DI tích hợp để kích hoạt SMS hoặc báo động bằng giọng nói.
Mỗi điều kiện kích hoạt có thể thiết lập 10 số điện thoại.
Điều kiện kích hoạt thông qua AI tích hợp có thể được thiết lập để phát hiện phạm vi.
Điều kiện kích hoạt thông qua DI tích hợp có thể được thiết lập thành các chế độ Thường Đóng, Thường mở hoặc Bộ đếm.
Báo cáo giá trị DI, AI và Bộ đếm thường xuyên.
Nội dung SMS lên đến 70 ký tự Unicode hoặc 160 ký tự ASCII.
Gửi SMS qua điện thoại di động để hỏi về trạng thái I/O hoặc thiết lập DO

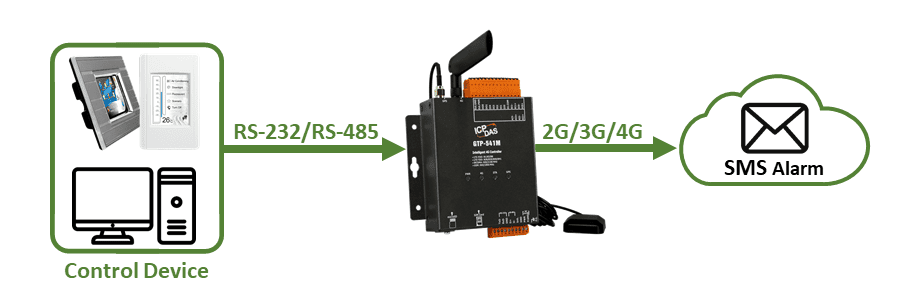

Chức năng SMS văn bản (SMSTXT Firmware)

Hỗ trợ giao tiếp lệnh ASCII để kích hoạt cảnh báo SMS hoặc giọng nói.
Có thể tùy chỉnh 127 nhóm cảnh báo, mỗi nhóm có thể cài đặt 2 loại nội dung SMS và giọng nói.
Có thể tùy chỉnh 16 nhóm danh bạ, mỗi nhóm có thể cài đặt 16 số điện thoại.
Mỗi cảnh báo có thể chỉ định nhiều hơn một danh bạ.
Nội dung SMS tối đa 70 ký tự Unicode, 140 ký tự ASCII.
Nội dung SMS và số điện thoại có thể được chỉ định động thông qua lệnh ASCII.

Chức năng của thiết bị đầu cuối từ xa (RTU Firmware)

Hỗ trợ giao tiếp Modbus slave, có thể kết nối tối đa 3 thiết bị Modbus.
Có thể truy vấn tối đa 32x DI, 32x DO, 16x AI và 16x AO cho mỗi thiết bị Modbus.
Báo cáo trạng thái I/O của thiết bị Modbus, trạng thái I/O của GTP-541M và dữ liệu GPS cho phần mềm M2M RTU Center trên PC thường xuyên.

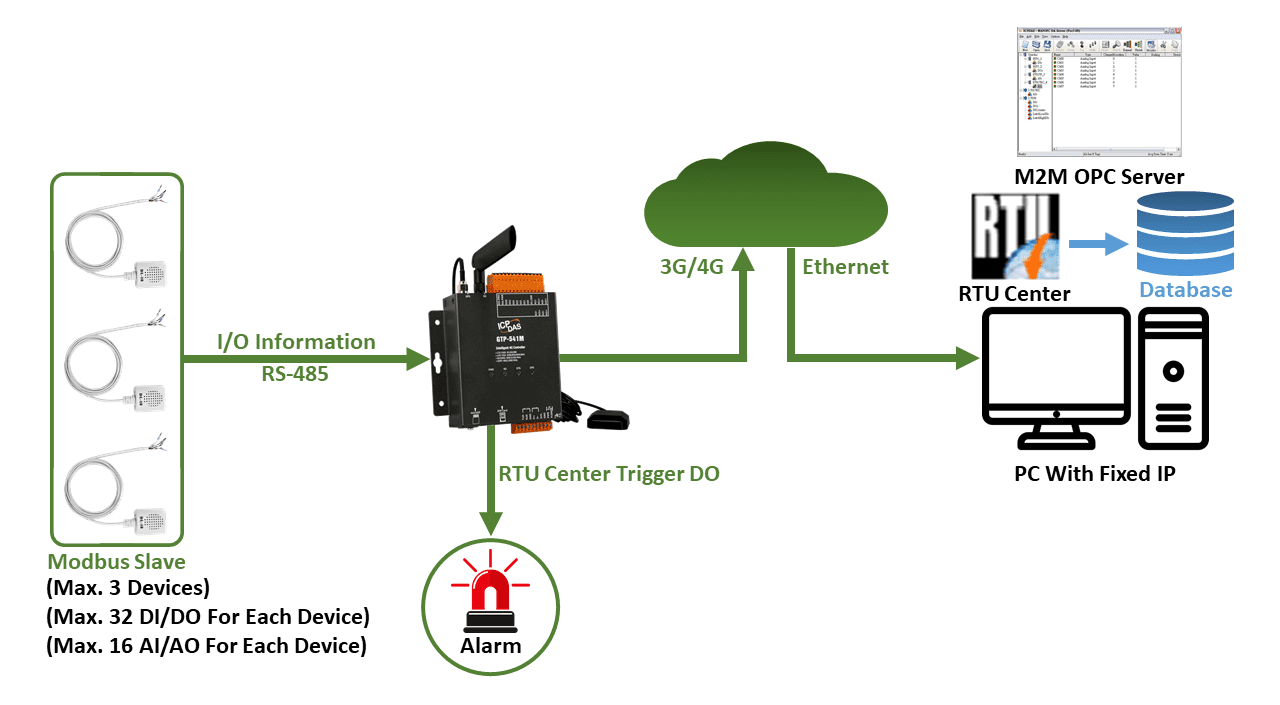

1. Chế độ RTU

Báo cáo trạng thái I/O của thiết bị Modbus, trạng thái I/O của GTP-541M và dữ liệu GPS đến phần mềm M2M RTU Center trên PC một cách thường xuyên.
Dữ liệu nhận được từ M2M RTU Center có thể được lưu vào cơ sở dữ liệu MS SQL, MySQL hoặc MariaDB.
Ứng dụng trên PC có thể thiết lập DO tích hợp thông qua M2M RTU Center.

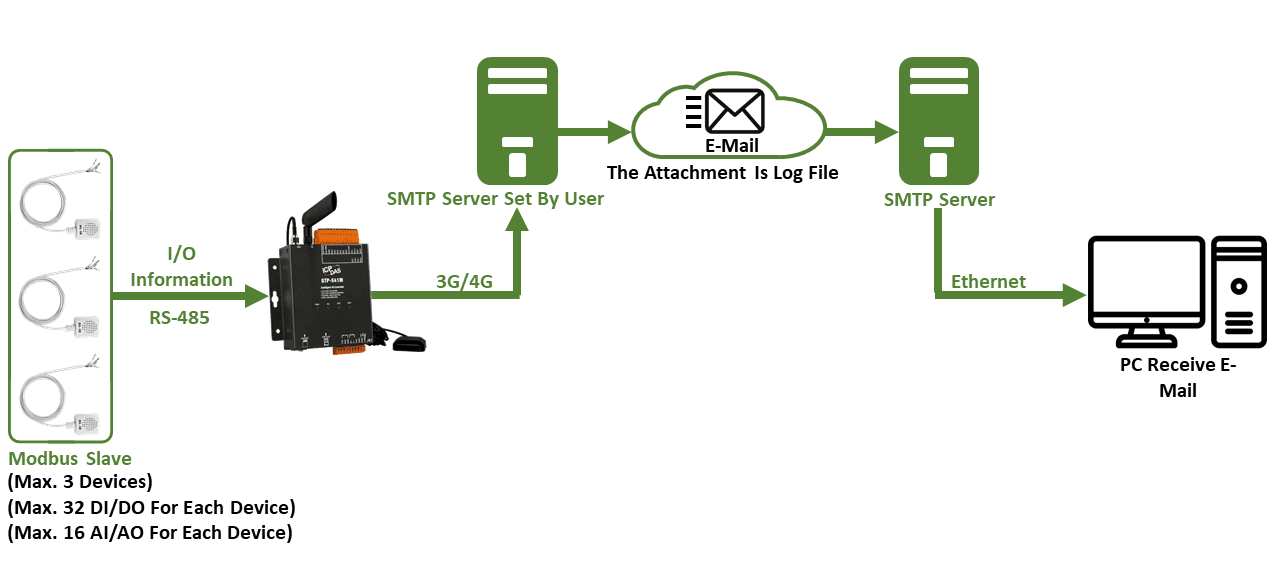

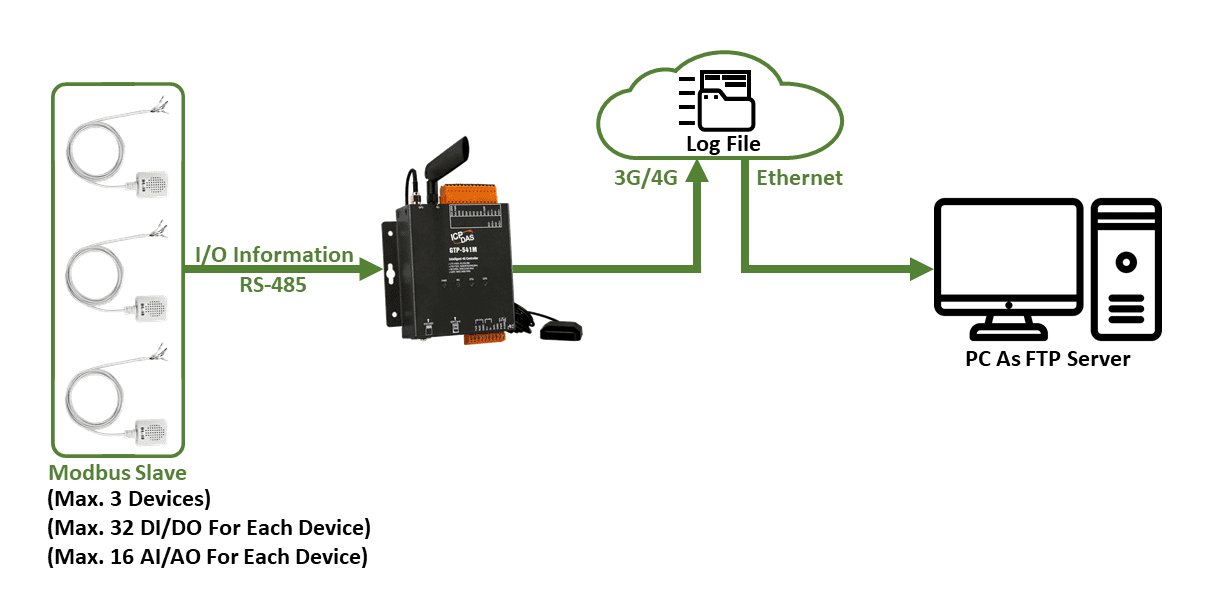

2. Chế độ Email, FTP

Định kỳ ghi lại trạng thái I/O của thiết bị Modbus, trạng thái I/O tích hợp và dữ liệu GPS
Tệp nhật ký được tải lên qua tệp đính kèm Email hoặc FTP

Remote Maintain Function

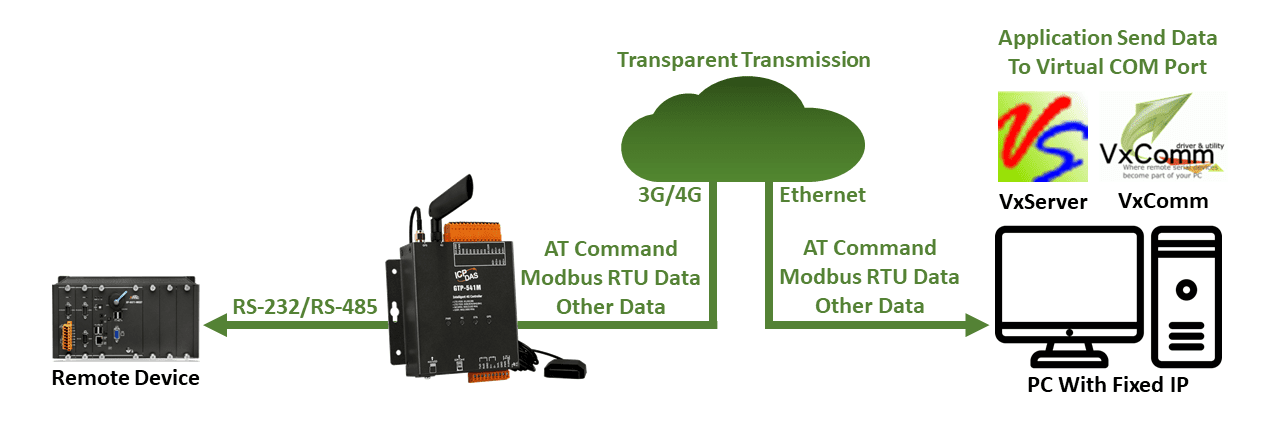

RMV Firmware

Ánh xạ RS-232/485 của GTP-541M sang cổng COM ảo trên PC
Truyền tải minh bạch giữa cổng COM vật lý (GTP-541M) và cổng COM ảo (PC).
Máy tính cần cung cấp địa chỉ IP cố định.
Máy tính cần cài đặt phần mềm VxServer và VxComm.
Phần mềm VxServer và VxComm hỗ trợ hệ điều hành Windows XP/7/10, 32-bit, 64-bit.

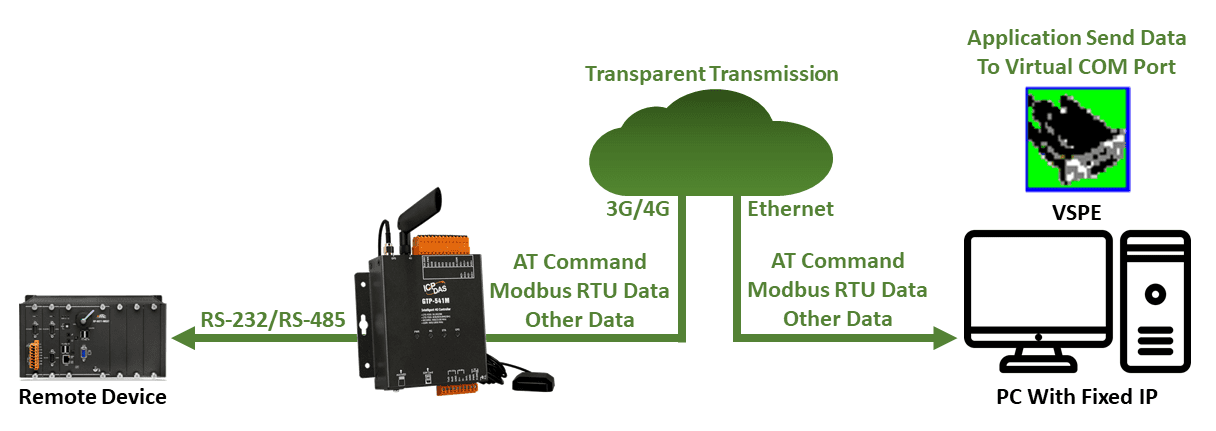

VSPE Firmware

Ánh xạ RS-232/485 của GTP-541M sang cổng COM ảo trên PC
Truyền tải thông suốt giữa cổng COM vật lý (GTP-541M) và cổng COM ảo (PC).
Máy tính cần cung cấp địa chỉ IP cố định.
Hỗ trợ hệ điều hành Windows và Linux.

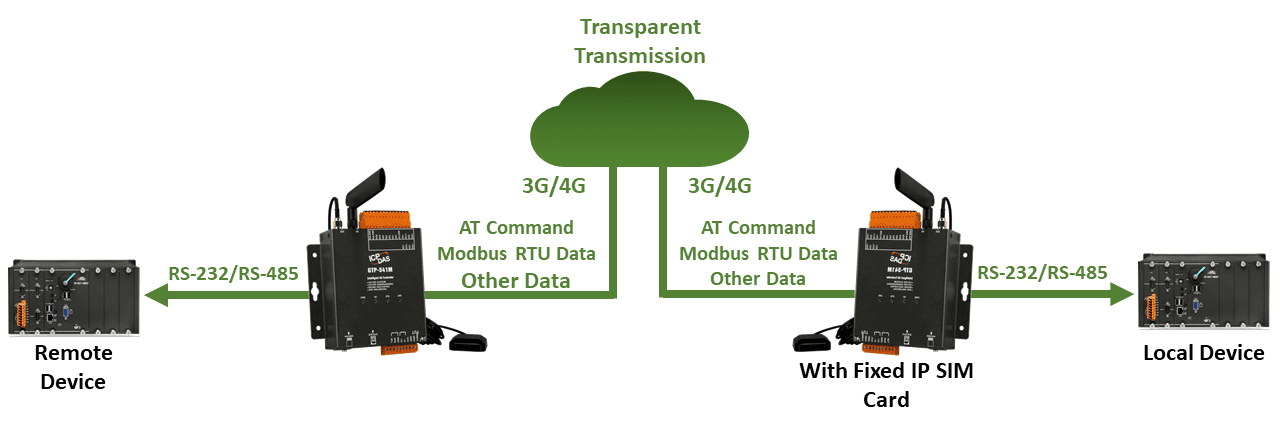

Hỗ trợ kết nối theo cặp 2 GTP-541M.

ICP DAS cung cấp hệ thống không dây 3G/ 4G/ 5G bao gồm: Modem 3G/ 4G thông minh, Data Server 3G/ 4G (DS), Bộ điều khiển cảnh báo SMS và 3G/ 4G PAC với công nghệ phân giải IP động nhúng để giúp các nhà tích hợp hệ thống và nhà cung cấp dịch vụ có thể nhanh chóng tích hợp công nghệ 3G/ 4G vào các giải pháp của riêng họ, tiết kiệm thời gian phát triển với chi phí giảm và hiệu suất được đảm bảo.

Các sản phẩm 3G/ 4G hỗ trợ 3G WCDMA 3 băng tần (850, 1900, 2100 MHz) và 4G LTE đa băng tần. Bằng cách hỗ trợ các băng tần này, các sản phẩm 3G/ 4G tương thích với hầu hết các mạng di động trên toàn thế giới.
