Mô tả

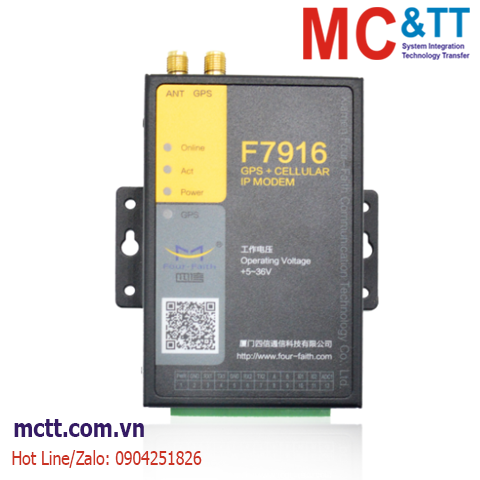

Modem GPS+TDD-LTE IP Four-Faith F7916-TL

Modem GPS công nghiệp F7916 là một loại thiết bị đầu cuối di động cung cấp chức năng truyền dữ liệu và chức năng GPS bằng mạng di động công cộng.

F7916 sử dụng CPU 32 bit công nghiệp công suất cao và hệ điều hành thời gian thực nhúng. Nó hỗ trợ cổng RS232 và RS485 (hoặc RS422) có thể kết nối một thiết bị với mạng di động một cách thuận tiện và trong suốt, cho phép bạn kết nối với các thiết bị nối tiếp hiện có của mình chỉ với cấu hình cơ bản. Nó có các trạng thái tiêu thụ điện năng thấp, trong đó mức tiêu thụ điện năng có thể cao hơn 1 lần so với 5mA@12VDC.

Sản phẩm được sử dụng rộng rãi trong các lĩnh vực M2M, chẳng hạn như giao thông thông minh, lưới điện thông minh, tự động hóa công nghiệp, đo từ xa, tài chính, POS, cấp nước, bảo vệ môi trường, bưu điện, thời tiết, v.v.

Tính năng

  • High-powered industrial 32 bits CPU
  • High-powered industrial GPS module
  • Support APN/VPDN
  • Supply 2 I/O channels, compatible 2 pulse wave output channels, 2 analog inputs and 2 pulse input counters
  • Support 2 RS232 and 1 RS485 standard ports
  • Support TCP server and support multi TCP client connection(optional)

Thông số kỹ thuật

Item Content
F7916-G GPS+GPRS IP MODEM
Standard and Band EGSM 900/GSM 1800MHz, GSM 850/900/1800/1900MHz(optional)
Compliant to GSM phase 2/2+
GPRS class 10, class 12(optional)
Bandwidth 85.6Kbps
TX power GSM850/900:<33dBm
GSM1800/1900:<30dBm
RX sensitivity <-107dBm
F7916-C GPS+CDMA IP MODEM
Standard and Band CDMA2000 1xRTT 800MHz, 450MHz(optional)
Bandwidth 153.6Kbps
TX power <30dBm
RX sensitivity <-104dBm
F7916-W GPS+WCDMA IP MODEM
Standard and Band UMTS/WCDMA/HSDPA/HSUPA/HSPA+ 850/1900/2100MHz, 850/900/1900/2100MHz(optional)
GSM 850/900/1800/1900MHz
GPRS/EDGE CLASS 12
Bandwidth DC-HSPA+: Download speed 42Mbps, Upload speed 5.76Mbps
HSPA+: Download speed 21Mbps, Upload speed 5.76Mbps
HSDPA: Download speed 7.2Mbps, HSUPA: Upload speed 5.76Mbps
UMTS: 384Kbps
TX power <24dBm
RX sensitivity <-109dBm
F7916-V GPS+EVDO IP MODEM
Standard and Band CDMA2000 1X EVDO Rev A 800MHz, 800/1900MHz(optional), 450MHz(optional)
CDMA2000 1X EVDO Rev B 800/1900MHz(optional)
CDMA2000 1X RTT, IS-95 A/B
Bandwidth EVDO Rev. A: Download speed 3.1Mbps, Upload speed 1.8Mbps
EVDO Rev. B: Download speed 14.7Mbps, Upload speed 5.4Mbps (optional)
TX power <23dBm
RX sensitivity <-104dBm
F7916-TL GPS+TDD-LTE IP MODEM
Standard and Band LTE TDD 2600/1900/2300MHz(Band 38/39/40), 800/1400/1800MHz(Band 27/61/62)(optional)
TD-SCDMA 2010/1900MHz(A/F frequency band, Band 34/39)
GSM /GPRS/EDGE 900/1800/1900MHz
Bandwidth LTE TDD: Download speed 61Mbps, Upload speed 18Mbps
TD-HSPA+: Download speed 4.2Mbps, Upload speed 2.2Mbps
TD-HSPA: Download speed 2.2Mbps, Upload speed 2.2Mbps
TX power <23dBm
RX sensitivity <-97dBm
F7916-FL GPS+FDD-LTE IP MODEM
Standard and Band LTE FDD 2600/2100/1800/900/800MHz, 700/1700/2100MHz(optional)
DC-HSPA+/HSPA+/HSDPA/HSUPA/UMTS 850/900/2100MHz, 800/850/1900/2100MHz(optional)
EDGE/GPRS/GSM 850/900/1800/1900MHz
GPRS CLASS 10
GPRS CLASS 12
Bandwidth LTE FDD: Download speed 100Mbps, Upload speed 50Mbps
DC-HSPA+: Download speed 42Mbps, Upload speed 5.76Mbps
HSPA+: Download speed 21Mbps, Upload speed 5.76Mbps
HSDPA: Download speed 7.2Mbps, HSUPA: Upload speed 5.76Mbps
UMTS: 384Kbps
TX power <23dBm
RX sensitivity <-93.3dBm
F7916-L GPS+LTE IP MODEM
Standard and Band LTE FDD,LTE TDD,EVDO,WCDMA,TD-SCDMA,CDMA1X,GPRS/EDGE
Bandwidth LTE FDD: Download speed 100Mbps, Upload speed 50Mbps
LTE TDD: Download speed 61Mbps, Upload speed 18Mbps
DC-HSPA+: Download speed 42Mbps, Upload speed 5.76Mbps
TD-HSPA+: Download speed 4.2Mbps, Upload speed 2.2Mbps
EVDO Rev. A: Download speed 3.1Mbps, Upload speed 1.8Mbps
TX power <23dBm
RX sensitivity <-93.3dBm
Item Content
GPS Module Industrial GPS Module
Receiver Type 50-Channel
GPS L1(1575.42MHz)C/A Code
SBAS:WAAS,EGNOS,MSAS,GAGAN
Compatible:GALILEO
Maximum Navigation Update Rate 4Hz
Horizontal position accuracy Autonomous:2.5m CPE         SBAS:2.0m CPE
Time-To-First
-Fix
Cold Start(Autonomous):29S    Warm Start(Autonomous):29S
Aided Starts:<1S              Hot Starts(Autonomous):<1S
Sensitivity Tracking & Navigation:-160dBm
Reacquisition:-160dBm
Cold Start(Autonomous):-144dBm
Timing Accuracy RMS:30ns
99%:<60ns
Granularity:21ns
Time Pulse Frequency Configurable 0.25Hz to 1000Hz
Project Content
CPU Industrial-grade 32-bit communication processor
FLASH 512KB (Extendable)
SRAM 256KB
Item Content
Serial 2 RS232 port and 1 RS485(or RS422) port, 15KV ESD protection
Data bits: 5, 6 ,7, 8
Stop bits: 1, 1.5, 2
Parity: none, even, odd, space, mark
Baud rate: 1200~230400 bps (110~600 bps optional)
Indicator "Power", "ACT", "Online","GPS"
Antenna Cellular: Standard SMA female interface, 50 ohm, lighting protection(optional)
GPS: Standard SMA female interface, 50 ohm, lighting protection(optional)
SIM/UIM Standard 3V/1.8V user card interface, 15KV ESD protection
Power Terminal block interface, reverse-voltage and overvoltage protection



Project Content
Standard DC 12V/0.5A
range DC 5~36V
Working States Power Consumption
Communication 80~100mA@12VDC         170~220mA@5VDC
Standby 45~55mA@12VDC          105~125mA@5VDC
Sleep 3mA@12VDC                    6mA@5VDC
Project content
Shell Metal shell , IP30
size 91×58.5×22 mm (antenna not included)
Weight 205g
Project Content
Working Temperature -35~+75ºC (-22~+167℉)
Storage Temperature -40~+85ºC (-40~+185℉)
Humidity 95%(non condensation)

Thông tin đặt hàng

Model No. Description
F7916-G GPS+GPRS IP MODEM
F7916-C GPS+CDMA IP MODEM
F7916-W GPS+WCDMA IP MODEM
F7916-V GPS+EVDO IP MODEM
F7916-TL GPS+TDD-LTE IP MODEM
F7916-FL GPS+FDD-LTE IP MODEM
F7916-L GPS+LTE IP MODEM
