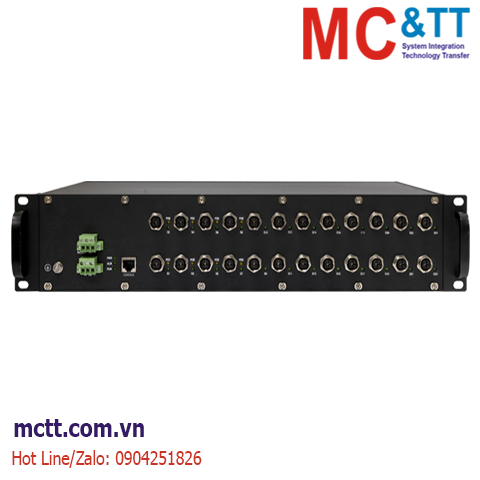

Switch công nghiệp Layer 3 EN50155 quản lý 16 cổng Gigabit M12 + 8 cổng Gigabit PoE M12 3onedata TNS5800-8GP16GT-P24VDC
TNS5800-8GP16GT-P24VDC là thiết bị chuyển mạch Ethernet công nghiệp lớp 3 được thiết kế cho các ứng dụng đường sắt. Sản phẩm đáp ứng tiêu chuẩn công nghiệp EN50155 và EN50121. Giao diện Ethernet sử dụng các đầu nối M12 chắc chắn và đáng tin cậy, có thể thích ứng với tình huống sử dụng có rung và sốc. Sản phẩm này cung cấp 16 giao diện Gigabit M12 và 8 Gigabit PoE M12, và lắp đặt trên giá đỡ rack mount 2U, có thể đáp ứng nhu cầu của các vị trí ứng dụng khác nhau.
Hệ thống quản lý mạng hỗ trợ các giao thức mạng và tiêu chuẩn ngành khác nhau, chẳng hạn như định tuyến tĩnh, RIP, VRRP, NAT, STP/RSTP/MSTP, ERPS, 802.1Q VLAN, chức năng QoS, DHCP Server, IGMP Snooping, LLDP, port trunking, port phản chiếu, v.v. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, hỗ trợ cấu hình cổng, thống kê cổng, liên kết IP cổng, kiểm soát truy cập, xác thực 802.1X, chẩn đoán mạng, cấu hình nhanh, nâng cấp trực tuyến, v.v.; Có thể hỗ trợ CLI, WEB, Telnet, SNMP, SSH và các phương thức truy cập khác. Hệ thống quản lý mạng có thể mang lại cho bạn trải nghiệm người dùng tuyệt vời thông qua thiết kế giao diện thân thiện và hoạt động dễ dàng và thuận tiện.
Khi cổng bị lỗi liên kết, đèn báo ALARM sẽ sáng và gửi cảnh báo, trong khi đó, thiết bị cảnh báo được kết nối với rơle sẽ gửi cảnh báo để khắc phục sự cố hiện trường nhanh chóng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó được thiết kế cho công nghiệp vận chuyển đường sắt và có thể được sử dụng rộng rãi trong các hệ thống như PIS trên ô tô, camera quan sát, giám sát video và điều khiển tàu.
Tính năng
- Hỗ trợ 8 cổng đồng Gigabit M12 PoE và 16 cổng đồng Gigabit M12
- Công nghệ Ring hỗ trợ single ring, coupling ring, chain, Dual-homing function
- Hỗ trợ đầu vào nguồn điện 24VDC (12~36VDC)
- Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE 802.1p for CoS
IEEE 802.1X for 802.1X Authentication
IEEE 802.1AB for LLDP
IEEE 802.3at for PoE+ Standard
IEEE 802.3af for PoE Standard |
| Management |
SNMP v1/v2c/v3 Centralized Management Devices, RMON, Port Mirroring, QoS, LLDP, DHCP Server, DHCP Relay, File Management, Log Management, Port Statistics, Static ARP, PoE management |
| Security |
Classification of User Permissions, ACL, 802.1X Authentication, Port Alarm, Storm Suppression, SSHD Configuration, Telnet Configuration, HTTPS Configuration, DHCP Snooping, Link Flapping Protection, Aggregation Protection, NAT |
| Switch Function |
802.1Q VLAN, Static/Dynamic Aggregation, Bandwidth Management, Flow Control, Port Isolation |
| Unicast / Multicast |
Static Multicast, GMRP, IGMP-Snooping, PIM-SM, PIM-DM |
| Redundancy Protocol |
SW-Ring, STP/RSTP/MSTP, ERPS |
| Troubleshooting |
Ping, Traceroute, Port Loopback, Loop Detection |
| Routing Technique |
VRRP, RIP, OSPF, BGP |
| Time Management |
NTP |
| PoE |
PoE Power: support IEEE802.3at/af self-adaption; the maximum capacity of a single port is 30W PoE power supply output; When the device inputs 24VDC, the maximum capacity of total PoE power is up to 100W |
| Interface |
Gigabit M12:10/100/1000Base-T(X), M12(Female), 8-Pin X-Coded, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning, therein G1-G8 supports PoE
Console port: CLI command line management port(RS-232), RJ45
Alarm port: 3-pin 5.08mm pitch terminal blocks, support 1 relay alarm output, current load capability is 5A@30VDC or 10A@125VAC |
| LED Indicator |
Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator |
| Switch Property |
Transmission mode: store and forward
MAC address: 16K
Packet buffer size: 12Mbit
Backplane bandwidth: 128G
Switch time delay: <10μs |
| Power Supply |
24VDC(12~36VDC), 3-pin 5.08mm pitch terminal blocks |
| Power Consumption |
No-load: 20.5W@24VDC
Full-load: 22.6W@24VDC |
| Environmental Limit |
Operating temperature range: -40~75℃ (65℃ with PoE load)
Storage temperature range: -40~85℃
Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic |
Housing: IP40 protection, metal
Installation: 2U rack mounting
Dimension (W x H x D): 441.6mm×76.2mm×290mm
Weight: 4.09kg |
| Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
Air discharge: ± 8kV
Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3
Power supply: ±2kV
Ethernet port: ±1kV
Relay: ±2kV
IEC 61000-4-5 (Surge), Level 3
Power supply: common mode±2kV, differential mode±1kV
Ethernet interface shielding line: ±2kV
Relay: common mode ±2kV, differential mode±1kV
Shock: IEC 61373
Free fall: IEC 60068-2-32
Vibration: IEC 61373 |
| Certification |
CE, FCC, RoHS, EN50155, EN50121-3-2 |
Download
Datasheet
Quick Guide
Thông tin đặt hàng
| Available Models |
Gigabit M12 |
Gigabit M12 PoE |
Power Supply Range |
| TNS5800-8GP16GT-P24VDC |
16 |
8 |
24VDC (12~36VDC) |
