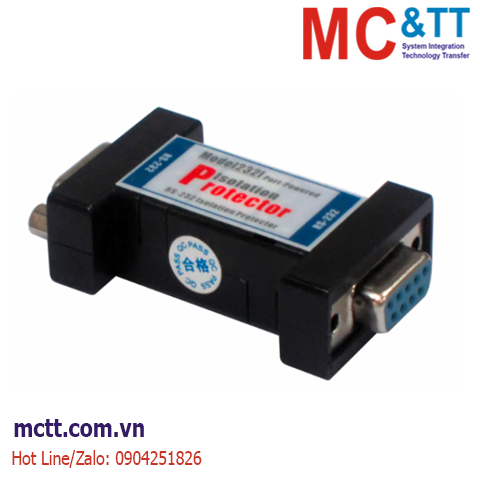

MODEL232I/9 là thiết bị chống sét, bảo vệ cách ly đường tín hiệu RS-232 của hãng 3onedata được MC&TT phân phối và bảo hành chính hãng tại thị trường Việt Nam.
MODEL 232I có thể thực hiện cách ly quang điện 2500VAC giữa các cổng nối tiếp RS-232. Sản phẩm này cung cấp 1 cổng RS-232 DB9M và 1 cổng RS-232 DB9F. Ngoài ra, được trang bị bảo vệ chống sét lan truyền 600W và bảo vệ tĩnh điện 15kV, có thể đáp ứng các yêu cầu của các cảnh khác nhau.
Sản phẩm này có kích thước nhỏ gọn và lắp đặt thuận tiện. MODEL 232I/9 áp dụng công nghệ cấp nguồn độc đáo mà nó có thể lấy điện từ các tín hiệu TXD, RTS và DTR của cổng RS-232. Nó có thể hoạt động bình thường ngay cả khi chỉ có tín hiệu TXD cấp nguồn. Nó thực sự có thể đạt được hiệu ứng thụ động với mức tiêu thụ điện năng cực kỳ thấp.
Tính năng
- Hỗ trợ truyền dữ liệu trong suốt 1 cổng nối tiếp RS-232 và cung cấp khả năng bảo vệ cách ly quang 2,5kV
- Không cần nguồn điện bên ngoài và mức tiêu thụ điện năng thấp
- Tự động phát hiện tốc độ tín hiệu cổng nối tiếp, hỗ trợ tốc độ truyền 300bps ~ 921600bps
- Hỗ trợ bảo vệ đột biến 600W và bảo vệ tĩnh điện 15kV
- Plug and play, kích thước nhỏ gọn, cài đặt dễ dàng
- Hỗ trợ dải nhiệt độ hoạt động rộng 0 ~ 70 ℃
Thông số kỹ thuật
| Serial Port |
Standard: EIA RS-232C
Serial port quantity: 1 RS-232 DB9M serial port, 1 RS-232 DB9F serial port
Baud rate: 300~921600bps
RS-232 signal: RXD, TXD, GND,
Transmission distance: RS-232 serial port, 15m
Interface protection: 600W surge protection, 15kV electrostatic protection
Photoelectric isolation: 2500V |
| Power Requirement |
No power supply；
Device obtains power from TXD, RTS, DTR signals of RS-232 serial port |
| Power Consumption |
Static power consumption: ≤10mA
Dynamic power consumption (mean): ≤45mA |
| Environmental Limit |
Operating temperature: 0~70℃
Relative humidity: 5%～95%(no condensation) |
| Physical Characteristic |
Housing: plastic
Dimension (W x H x D): 62.5mm×33mm×16.5mm
Weight: 30g |
| Certification |
CE, FCC, RoHS |
Thông tin đặt hàng
| Models |
RS-232 (DB9F) |
RS-232 (DB9M) |
Power Supply |
| MODEL232I/9 |
1 |
1 |
No |
Tài liệu
Datasheet
