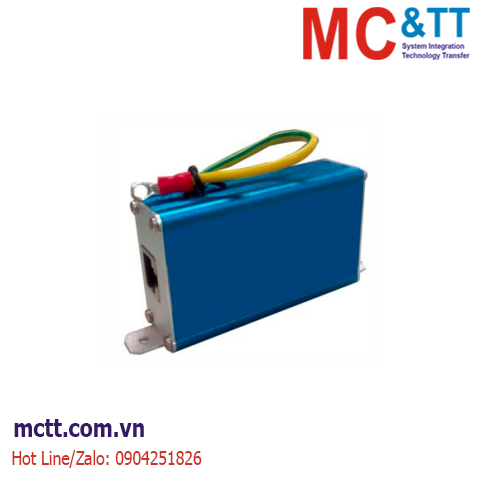

FL45-E1000 là thiết bị chống sét lan truyền đường tín hiệu Gigabit Ethernet 10/100/1000Base-T(X) được thiết kế theo tiêu chuẩn IEC61000-4-5 và ITU-TK20 & K21.
Nó sử dụng mạch bảo vệ đa cấp và thiết bị chống sét lan truyền tốc độ cao TDK-EPCOS và PROTEK có khả năng phản hồi nhanh, đầu ra điện áp dư thấp và hiệu suất truyền dẫn tuyệt vời. Giao diện RJ45 dễ sử dụng và phù hợp để bảo vệ thiết bị Ethernet 10/100Mbps, chẳng hạn như chống sét cho Camera IP, HUB, switch, router,…
Thiết bị chống sét tín hiệu FL45-E1000 được thiết kế và sản xuất trên nguyên tắc xả, dòng điện giới hạn, kẹp, ổn định. Khi dây tín hiệu bị sốc quá áp và quá dòng, nó sẽ đưa nguồn sét hoặc tín hiệu gây nhiễu xuống đất. Hạn chế quá áp giúp thiết bị điện hoạt động an toàn trong phạm vi cho phép.
Sản phẩm này sử dụng vỏ kim loại và độ kín tốt, có chức năng chống bụi và chống ăn mòn. Nó được kết nối và lắp đặt giữa thiết bị được bảo vệ hạn chế xung điện áp cao trên dây để ngăn thiết bị phụ trợ bị hư hỏng do sét và dòng điện công nghiệp.
Tính năng
- Hỗ trợ 1 đầu vào và đầu ra tín hiệu Ethernet 1000M và cung cấp khả năng chống sét lan truyền 3kA
- Thời gian phản hồi dưới 10ns
- Tốc độ áp dụng 1000Mbps
- Vỏ bằng kim loại, độ kín tốt và khả năng chống bụi và ăn mòn
- Plug and play, kích thước nhỏ gọn, cài đặt dễ dàng
- Hỗ trợ dải nhiệt độ hoạt động rộng -20℃~+60℃
Thông số kỹ thuật
| Interface |
Standard: 10/100/1000Base-T(X), IEC 61000-4-5, ITU-TK20&K21
Interface quantity: 1 gigabit Ethernet input and output
Guard line quantity: 1-8
Interface form: RJ45
Nominal discharge current In: 3kA, line-ground
1kA，line-line (8/20µs simulated lightning waveform)
Nominal operating voltage Un: 5V
Maximum sustainable operating voltage Uc：6V
Voltage protection level Up: ≤30V
Applicable rate: 1000Mbps
Insertion loss@100MHz: ≤0.5dB |
| Environmental Limit |
Operating temperature: -20~60℃
Storage temperature: -25~85℃
Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic |
Housing: metal
Dimension (W x H x D): 106mm×48mm×25mm |
| Certification |
CE, FCC, RoHS |
| Warranty |
1 years |
Thông tin đặt hàng
| Available Models |
1000M Copper Port (Input) |
1000M Copper Port (Output) |
Power Supply |
| FL45-E1000 |
1 |
1 |
No |
Tài liệu
Datasheet
