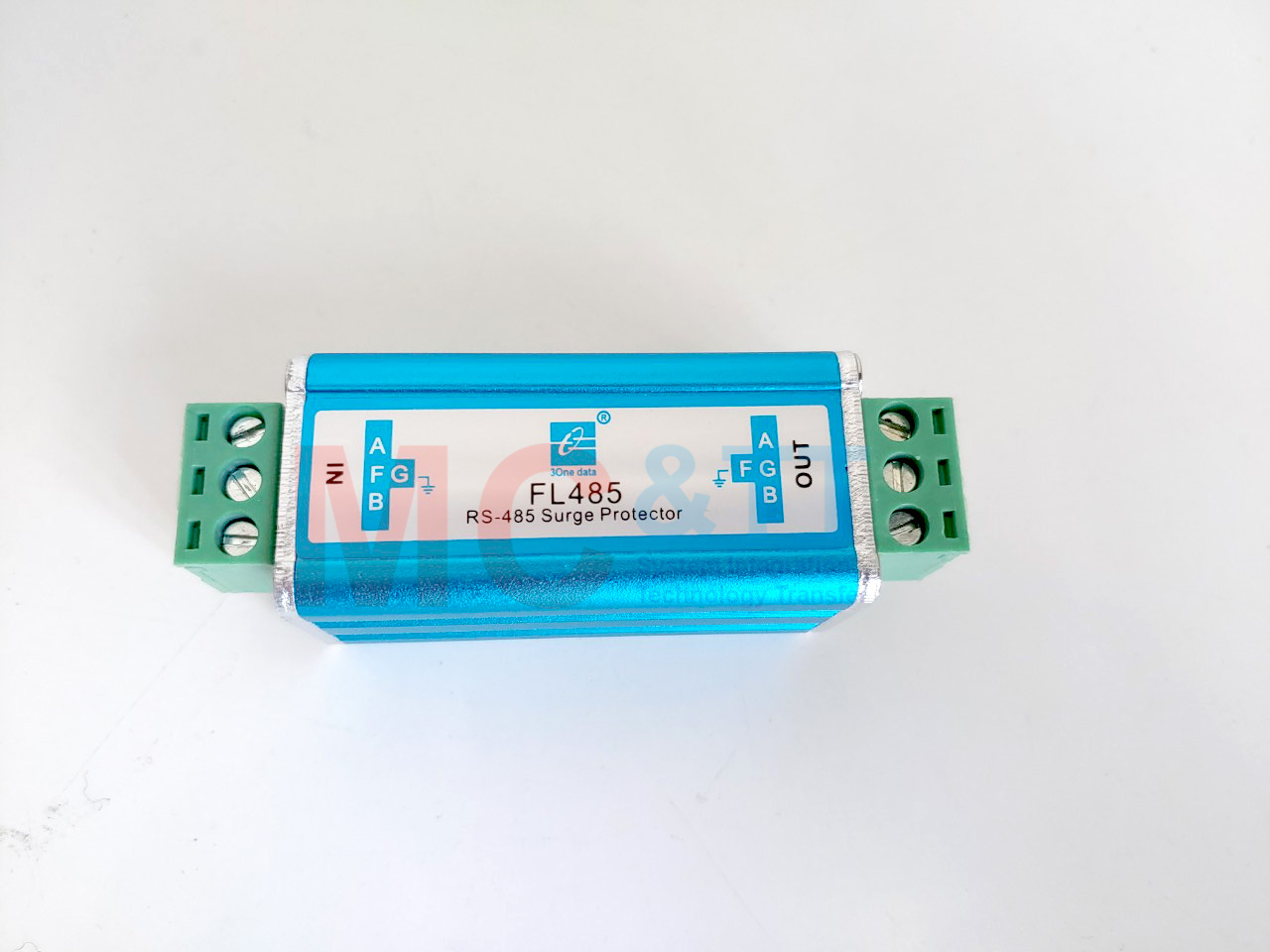

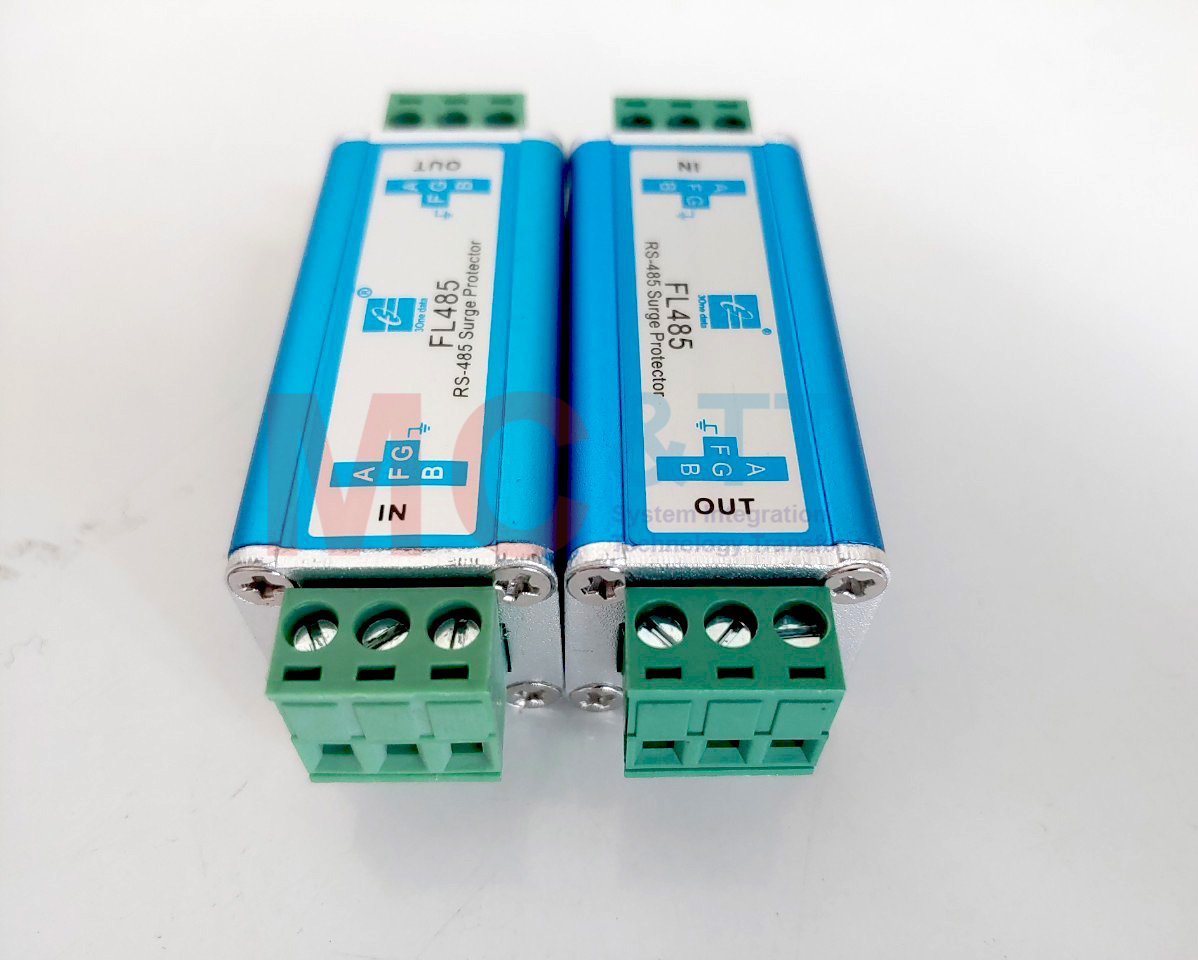

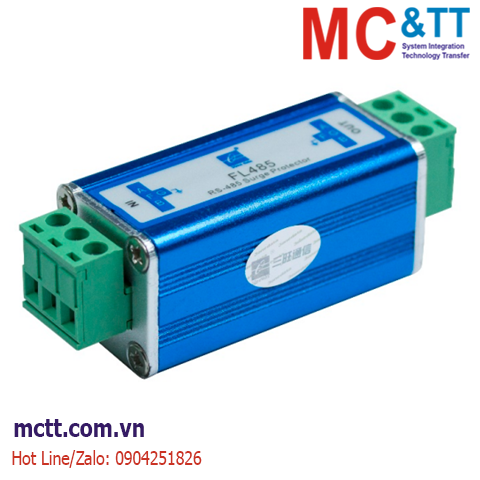

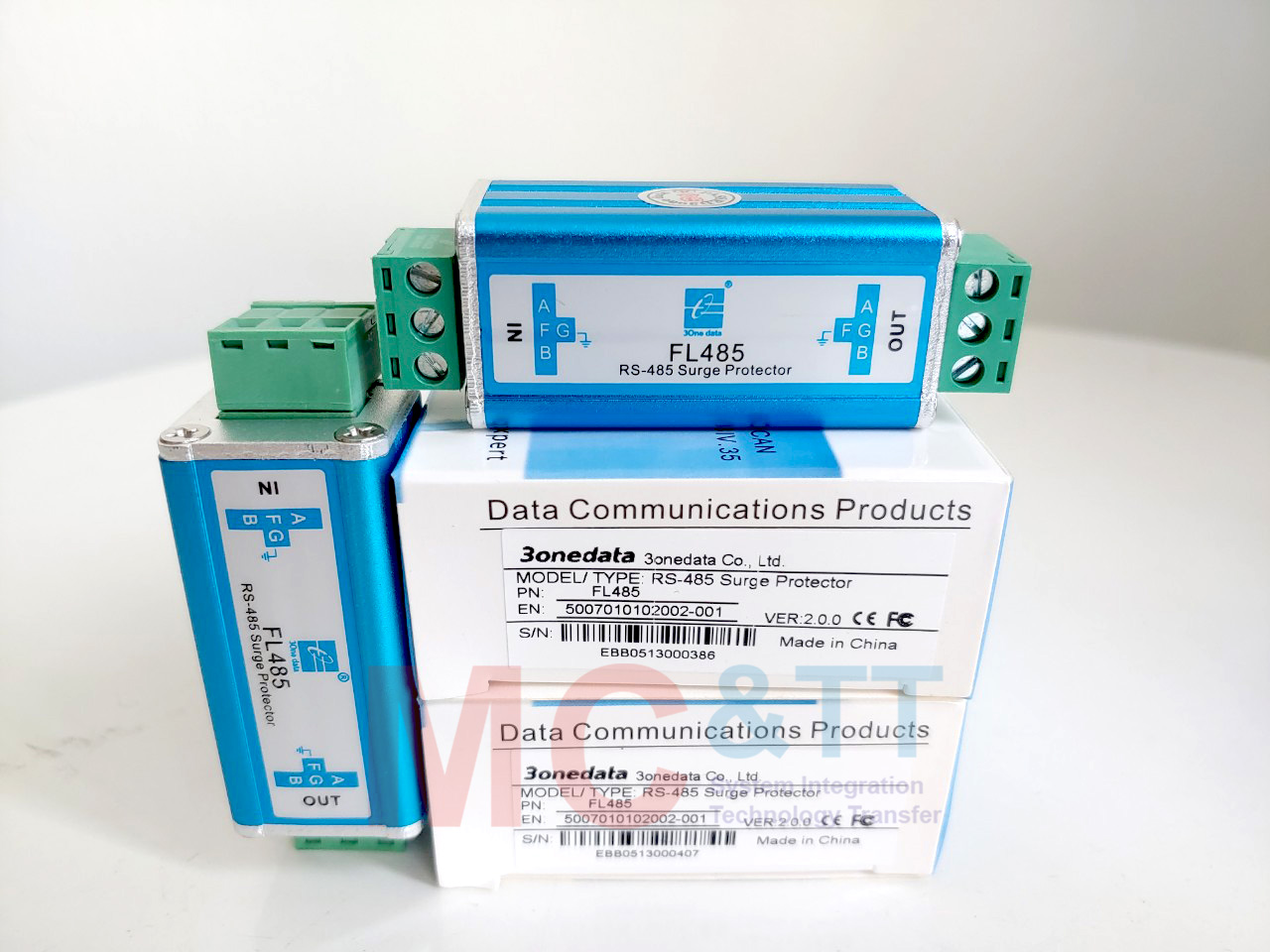

FL485 là thiết bị chống sét lan truyền đường tín hiệu RS-485 được thiết kế theo tiêu chuẩn IEC61643-21 và GB/T 18802.21.
Nó sử dụng mạch bảo vệ đa cấp và thiết bị chống sét lan truyền tốc độ cao TDK-EPCOS và PROTEK có khả năng phản hồi nhanh, đầu ra điện áp dư thấp và hiệu suất truyền dẫn tuyệt vời. Sản phẩm này phù hợp để bảo vệ đột biến cho hệ thống xoắn đôi, chẳng hạn như RS-485, RS-422, CAN bus, Profibus, v.v.
Thiết bị chống sét tín hiệu giúp ngăn chặn hiệu quả các xung điện áp cao và dòng điện cao gây ra trong đường dây và bảo vệ thiết bị đầu cuối khỏi sét và đột biến công nghiệp. Sản phẩm này được làm bằng vỏ kim loại được che chắn bằng hợp kim nhôm, có hiệu suất bịt kín tốt, đồng thời có chức năng chống bụi và chống ăn mòn. Nó được kết nối nối tiếp và được lắp đặt giữa thiết bị được bảo vệ và đường dây bên ngoài.
Tính năng
- Hỗ trợ 1 đầu vào và đầu ra tín hiệu RS-485 3pin
- Thời gian phản hồi dưới 10ns
- Vỏ bằng kim loại, độ kín tốt và khả năng chống bụi và ăn mòn
- Plug and play, kích thước nhỏ gọn, cài đặt dễ dàng
- Hỗ trợ dải nhiệt độ hoạt động rộng -20℃~+60℃
Thông số kỹ thuật
| Nominal operating voltage / Un |
5V |
| Maximum continuous operating voltage / Uc |
6V |
| Nominal discharge current / In (8/20us) |
500A(Line-line), 3000A( Lines-ground) |
| Maximum discharge current / Imax (8/20us) |
1000A(Line-line), 5000A(4 Lines-ground) |
| Voltage protection level / Up(1.2/50us) |
<30V(Line-line), <600V(Line-ground) |
| Communication Impulse withstand voltage (10/700us) |
6000V(Line-line, Line-ground) |
| Insertion loss (100MHz) |
≤0.5dB |
| Number of protection lines |
2 lines |
| Transmission rate |
0-10Mbps |
| Interface type |
3Pin 5.08 terminal blocks |
| Degree of protection |
IP20 |
| Response time |
≤10ns |
| Working temperature |
-20℃~+60℃ |
| Dimensions |
73*25*25 (±1) mm |
| Net Weight / Gross weight |
49/ 67 (±5) g |
| Certification |
CE, FCC, RoHS |
| Warranty |
1 year |
Thông tin đặt hàng
| Available Models |
RS-485 (Input) |
RS-485 (Output) |
Power Supply |
| FL485 |
1 |
1 |
No |
