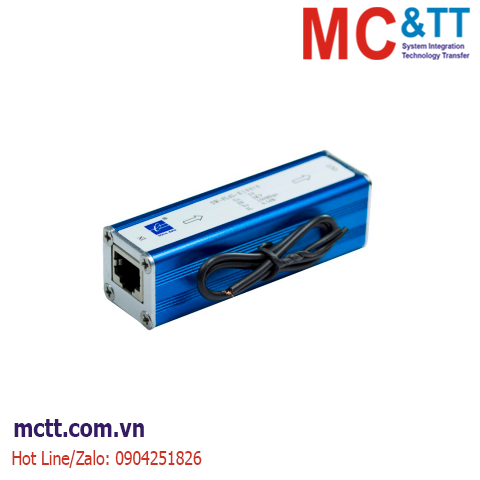

FL45-E100 là thiết bị chống sét lan truyền đường tín hiệu mạng LAN, Ethernet của hãng 3onedata được MC&TT phân phối và bảo hành chính hãng tại thị trường Việt Nam. FL45-E100 được thiết kế theo tiêu chuẩn IEC61643-21 và GB/T 18802.21.
Nó sử dụng mạch bảo vệ đa cấp và thiết bị chống sét lan truyền tốc độ cao TDK-EPCOS và PROTEK có khả năng phản hồi nhanh, đầu ra điện áp dư thấp và hiệu suất truyền dẫn tuyệt vời. Giao diện RJ45 dễ sử dụng và phù hợp để bảo vệ thiết bị Ethernet 10/100Mbps, chẳng hạn như chống sét cho Camera IP, HUB, switch, router,…
Thiết bị chống sét tín hiệu FL45-E100 được thiết kế và sản xuất trên nguyên tắc xả, dòng điện giới hạn, kẹp, ổn định. Khi dây tín hiệu bị sốc quá áp và quá dòng, nó sẽ đưa nguồn sét hoặc tín hiệu gây nhiễu xuống đất. Hạn chế quá áp giúp thiết bị điện hoạt động an toàn trong phạm vi cho phép.
Sản phẩm này sử dụng vỏ kim loại và độ kín tốt, có chức năng chống bụi và chống ăn mòn. Nó được kết nối và lắp đặt giữa thiết bị được bảo vệ hạn chế xung điện áp cao trên dây để ngăn thiết bị phụ trợ bị hư hỏng do sét và dòng điện công nghiệp.
Tính năng
- Hỗ trợ 1 đầu vào và đầu ra tín hiệu Ethernet 100M và cung cấp khả năng chống sét lan truyền 3kA
- Thời gian phản hồi dưới 10ns
- Tốc độ áp dụng 100Mbps
- Vỏ bằng kim loại, độ kín tốt và khả năng chống bụi và ăn mòn
- Plug and play, kích thước nhỏ gọn, cài đặt dễ dàng
- Hỗ trợ dải nhiệt độ hoạt động rộng -20℃~+60℃
Thông số kỹ thuật
| Nominal operating voltage / Un |
3V |
| Maximum continuous operating voltage / Uc |
5V |
| Nominal discharge current / In(8/20us) |
350A(Line-line), 1500A(4 Lines-ground) |
| Maximum discharge current / Imax(8/20us) |
500A(Line-line), 3000A(4 Lines-ground) |
| Voltage protection level / Up(1.2/50us) |
<30V(Line-line), <600V(Line-ground) |
| Communication Impulse withstand voltage (10/700us) |
1000V(Line-line), 6000V(Line-ground) |
| Insertion loss (100MHz) |
≤0.5dB |
| Number of protection lines |
1/2/3/6 |
| Transmission rate |
10/100Mbps |
| Interface type |
RJ45 -F（With shielding） |
| Degree of protection |
IP20 |
| Response time |
≤10ns |
| Working temperature |
-20℃~+60℃ |
| Dimensions |
83*25*25 (±1) mm |
| Net Weight / Gross weight |
70/ 88 (±5) g |
| Certification |
CE, FCC, RoHS |
| Warranty |
1 year |
Thông tin đặt hàng
| Available Models |
100M Copper Port (Input) |
100M Copper Port (Output) |
Power Supply |
| FL45-E100 |
1 |
1 |
No |
Tài liệu
Datasheet
