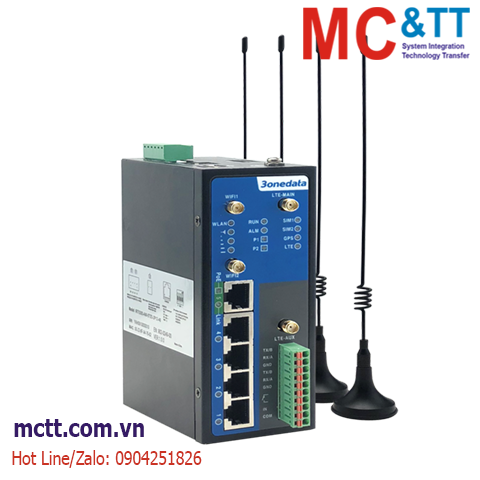

IRT5300-AW-5T2D là router 4G cấp công nghiệp. Sản phẩm này hỗ trợ 5 cổng đồng 100M (một trong số đó hỗ trợ cổng PoE) nguồn cấp PoE tuân theo tiêu chuẩn giao thức IEEE802.3af/ at, 2 cổng nối tiếp, 4 ăng-ten và 2 khe cắm thẻ SIM.
IRT5300-AW-5T2D hỗ trợ nhiều giao thức mạng như Cellular WAN, Ethernet WAN, ICMP Link Test, DHCP Setting, Dynamic Domain Name, Routing Table Setting, WLAN Setting, Port Forwarding, Port Redirection, DMZ Setting, Serial Port Application and Setting, UPnP Setting, VRRP, RIP, OSPF and Static DHCP, v.v. i đặt cổng nối tiếp, Cài đặt UPnP, VRRP, RIP, OSPF và Static DHCP, v.v.
IRT5300-AW-5T2D cũng hỗ trợ các chức năng tường lửa như IP Filtering, MAC Filtering, URL Filtering and Keyword Filtering, v.v. và các chức năng đường hầm VPN như IPSec, PPTP, L2TP, v.v.. Sản phẩm cung cấp cho người dùng trải nghiệm tốt với thiết kế thân thiện của giao diện hệ thống quản lý mạng, vận hành đơn giản và thuận tiện.
Đầu vào của nguồn điện bao gồm hai mạch cung cấp điện độc lập, có thể đảm bảo thiết bị hoạt động bình thường khi một mạch bị lỗi. Thiết kế của công tắc DIP có thể thực hiện khởi động lại thiết bị và khôi phục cài đặt gốc. Khi nguồn điện hoặc cổng bị lỗi liên kết, đèn báo ALARM sẽ sáng và gửi cảnh báo để khắc phục sự cố nhanh tại hiện trường. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng.
IRT5300-AW-5T2D được sử dụng rộng rãi trong giao thông vận tải đường sắt, giao thông thông minh, lưới điện thông minh, giám sát môi trường, giám sát an ninh, quan trắc, an toàn công cộng, giám sát hệ thống công nghiệp, …
Tính năng
- Industrial 4G routers support 5 100M copper ports (one of them supports PoE power receiving), 2 RS-232/485 serial ports, 2 WIFI antenna interfaces, 2 LTE antenna interfaces, 2 SIM card slots, etc.
- Support all 4G networks cellular wireless network types include: LTE/WCDMA(HSPA+)/EDGE/ TD-SCDMA /GSM/CDMA/GPRS
- Support WLAN wireless hotspot function
- Support dual power supply, input voltage: 12~48VDC
- PoE port supports 48VDC power supply input
- Support -40～75℃ wide operating temperature range
Thông số kỹ thuật
| Standard & Protocol |
IEEE802.11b/g/n for WLAN
IEEE802.11i for wireless security
IEEE802.11r for fast roaming
IEEE802.3af/at for PoE
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) |
| Reliability |
Floating Route RIP, VRRP, Multi WAN Port and Wire/Wireless Interface Backup, Link Online Test, Embedded Watchdog |
| Security |
SSID Broadcast Switch, MAC Filtering, IP Filtering, URL Filtering, Keyword Filtering, WPA2-PASK and WEP SHARED Encryption, NAT, Port Mapping, Virtual Server, GRE, PPTP Client, PPTP Server, L2TP Client, L2TP Server and IPSEC VPN Encryption, DMZ |
| WIFI Transmission Rate |
802.11n: 6.5~300Mbps
802.11b: 11/5.5/2/1Mbps
802.11g: 54/48/36/24/18/12/9/6Mbps |
| WIFI RF |
Channel: 2.412GHz~2.4835GHz
RF power output: 23dBm
Modulation scheme: DBPSK, DQPSK, CCK, OFDM, 16-QAM, 64-QAM |
| Troubleshooting |
Ping, Traceroute, Port Loopback |
| WIFI Receiving Sensitivity |
802.11n_HT40: -82dBm@MCS0, -64dBm@MCS7
802.11n_HT20: -85dBm@MCS0, -67dBm@MCS7
802.11g: -91dBm@6Mbps, -72dBm@54Mbps
802.11b: -93dBm@1Mbps, -87dBm@11Mbps |
| WIFI Transmission Power |
802.11n_HT40: 23dBm@MCS0, 20dBm@MCS7
802.11n_HT20: 23dBm@MCS0, 20dBm@MCS7
802.11g: 23dBm@6Mbps, 20dBm@54Mbps
802.11b: 23dBm@1Mbps, 23dBm@11Mbps |
| LTE Operating Frequency Band |
TDD-LTE: Band38/39/40/41
FDD-LTE: Band 1/3/5/7/8/20
WCDMA: Band1/5/8
TD-SCDMA: B34/39
EVDO/CDMA1X: BC0
GSM: Band 3/8 |
| LTE Bandwidth |
TDD-LTE: Rel 9 Cat4 TDD-LTE 112Mbps/30Mbps
FDD-LTE: Rel 9 Cat4 FDD-LTE 150Mbps/50Mbps
DC-HSPA+: 42Mbps/5.76Mbps
HSPA+: 21Mbps/5.76Mbps
UMTS: 384kbps/384kbps
EVDO RevA: 3.1Mbps/1.8Mbps
EVDO Rev0: 2.4Mbps/153.6kbps
TD-HSPA: 4.2Mbps/2.2Mbps
TD- SCDMA: 2.8Mbps/2.2Mbps
CDMA 1x: 153.6kbps/153.6kbps
EDGE: 236.8kbps/236.8kbps
GPRS: 85.6kbps/85.6kbps |
| LTE Sensitivity |
GSM: <-108dBm
WCDMA: <-109dBm
TD-SCDMA: <-108dBm
TDD-LTE:
- Band38/39/40: <-100dBm@5MHz BW
- Band41: <-98dBm@5MHz BW
FDD-LTE:
- Band1: <-100dBm@5MHzBW
- Band3/8: <-97dBm@5MHzBW
- Band5: <-98dBm@5MHzBW
CDMA: <-108dBm
EVDO: <-108dBm |
| Maximum Transmission Power Of LTE |
LTE-FDD/TDD: 23 ±2dBm
WCDMA: 24 +1/-3dBm
TD-SCDMA: 24 +1/-3dBm
EVDO/CDMA 1X: 24 ±1dBm
GSM850/900: 33±2dBm
GSM1800/1900: 30±2dBm |
| Interface |
Copper port: 5 10/100Base-T(X) RJ45 ports, which could be configured to 5 LAN or 4 LAN+1 WAN
Serial port: 2 RS-232 or 2 RS-485
I/O port: reserved
SIM slot: 2 SIM slots, redundancy backup, support 1.8V/3V SIM card
Antenna interface:
- 2 LTE antenna interfaces, SMA female. Master antenna is used for sending/receiving information; slave antenna is used for receiving information
- 2 WIFI antenna interfaces, SMA female
|
| Serial Port Parameter |
ESD protection: ±15KV
Data bit: support 7, 8bits. 8 bits by default.
Check bit: support No Check, Odd Check, Even check
Stop bit: 1, 2 bit
Baud rate: 300bps-15200bps
RS-232: TXD, RXD, GND
RS-485: Data+(A), Data-(B), GND |
| LED Indicator |
WLAN indicator, LTE signal strength indicator, running indicator, alarm indicator, power supply indicator, SIM indicator, LTE indicator, PoE indicator, copper port connection indicator, serial port connection indicator, RLY indicator, DI indicator |
| Power Requirement |
Dual power supply redundancy, voltage range: 12～48VDC, support non-polarity, reverse polarity protection, built-in overcurrent 2.0 protection
support standard 48V PoE power supply, which conforms to 802.3af/802.3at standard(100m max) |
| Power Consumption |
No-load: 3.38W@24VDC
Full-load: 7.15W@24VDC |
| Environmental Limit |
Operating temperature: -40~75℃
Storage temperature: -40~85℃
Relative humidity: 5%～95%(no condensation) |
| Physical Characteristic |
Housing: IP30 protection, metal
Dimension (W x H x D): 53mm x 138mm x 110 mm(exclude antenna)
Installation: DIN-Rail mounting
Weight:570g |
| Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
- Air discharge: ±8kV
- Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient), Level 3
- Power supply: ±2kV
- Ethernet port: ±1kV
- Relay: ±2kV
IEC 61000-4-5 (Surge), Level 3
- Power supply: common mode±2kV, differential mode±1kV
- Ethernet port: ±2kV
- Relay: common mode±2kV, differential mode±1kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
| Certification |
CE, FCC, RoHS |
Thông tin đặt hàng
4+1 POE, 100M with 2 RS232/485 + 2 WiFi + 2 2G/3G/4G, dual SIM cards, 12-48VDC, DIN-Rail
