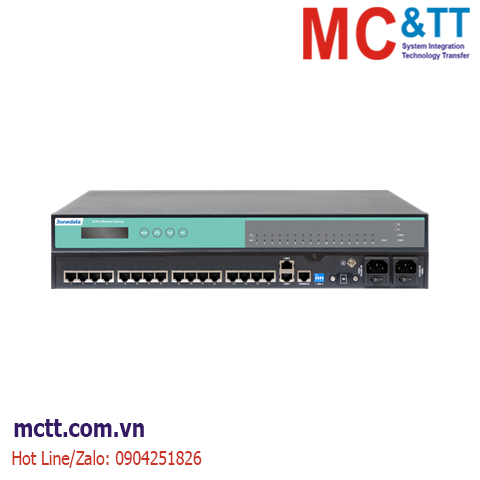

Bộ chuyển đổi Modbus Gateway 16 cổng RS-232/485/422 sang Ethernet tích hợp màn hình LED 3onedata GW1100-2T-16D(3IN1)-RJ-OLED-2P(85-265VAC)
GW1100-2T-16D(3IN1)-RJ-OLED-2P(85-265VAC) là một cổng Modbus được thiết kế chuyên biệt để tích hợp các mạng Modbus RTU/ASCII và Modbus TCP. Thiết bị chuyển đổi các giao thức Modbus RTU/ASCII và Modbus TCP. Sản phẩm này hỗ trợ 16 cổng nối tiếp 3IN1 thành 2 cổng Ethernet tự động cảm biến 10/100Base-T(X). Thiết kế lắp đặt trên rack đáp ứng các yêu cầu ứng dụng đa dạng. Cổng Modbus hỗ trợ nhiều giao thức mạng, bao gồm Modbus, TCP, IP, UDP, TELNET, ARP, ICMP, HTTP, HTTPS, SNMP, SSH, SMTP, SNTP, DNS và DHCP. Thiết bị cung cấp các tính năng quản lý toàn diện, bao gồm kiểm soát truy cập, cấu hình nhanh và nâng cấp trực tuyến. Thiết bị hỗ trợ nhiều chế độ hoạt động, bao gồm RTU Master, RTU Slave, ASCII Master và ASCII Slave. Thiết bị có thể chấp nhận tối đa 256 thiết bị Modbus TCP client (chủ) và kết nối với 128 thiết bị Modbus TCP server (tớ), hỗ trợ các phương thức truy cập TELNET, WEB và SSHD. Hệ thống quản lý mạng sở hữu giao diện thân thiện với người dùng và thao tác đơn giản, thuận tiện, mang lại trải nghiệm người dùng tuyệt vời.
Sản phẩm này hỗ trợ màn hình OLED và có thể cấu hình địa chỉ IP mà không cần thiết bị ngoại vi. Thiết kế thẻ SD cho phép nâng cấp phần mềm thiết bị. Phần cứng sử dụng thiết kế không quạt, công suất thấp, dải nhiệt độ và điện áp rộng. Sản phẩm đã vượt qua các bài kiểm tra nghiêm ngặt theo tiêu chuẩn công nghiệp và có thể thích ứng với môi trường công nghiệp đòi hỏi các yêu cầu EMC nghiêm ngặt. Sản phẩm có thể được sử dụng rộng rãi trong điều khiển và quản lý PLC, tự động hóa tòa nhà, hệ thống tự động hóa y tế và sức khỏe, thiết bị đo lường và hệ thống giám sát điện năng môi trường.
Tính năng
- Supports 16 3-in-1 serial ports to 2 10/100Base-T(X) adaptive Ethernet interfaces
- Supports conversion between Modbus RTU/ASCII and Modbus TCP protocols
- Supports multiple operation modes, including RTU Master, RTU Slave, ASCII Master, and ASCII Slave
- Supports virtual ID and real ID mapping for flexible access between master and slave devices
- Supports network modes such as redundant mode, switching mode, and dual-IP mode to meet the needs of various network environments
- Supports dual power supply with a wide voltage input range of 85-265VAC
- Supports a wide operating temperature range of -40-75°C
- Supports an OLED display with configurable device information
Thông số kỹ thuật
| Ethernet |
Standard: 10Base-T, 100Base-TX
Protocol: Modbus TCP, TCP, IP, UDP, ARP, HTTP, TELNET, SNMP, ICMP, DHCP, DNS
Rate: 10/100M Automatic Flow Control, MDI/MDI-X Autotunning
Interface quantity: 2
Interface form: RJ45
Duplex mode: Full/Half Duplex Mode Self-adaption |
| Serial Port |
Standard: EIA RS-232C, RS-485, RS-422
Quantity of serial port: 16 3IN1 serial ports
RS-232 signal: RXD, TXD, DTR, GND, DSR, RTS, CTS, DCD
RS-485 signal: D+, D-, GND
RS-422 signal: T+, T-, GND, R+, R-
Baud rate: 110bps-921600bps
Data bit: 7bit, 8bit
Parity bit: None, Even, Odd, Space, Mark
Stop bit: 1bit, 2bit
Interface form: RJ45
Flow control: RTS/CTS, DTR/DSR, XON/XOFF
Direction Control: RS-485 utilizes automatic data flow control technology.
Load Capacity: RS-485/422 supports 32-point polling (customizable up to 256 points).
Transmission distance: RS-232, 15m; RS-485/422, 1200m
RS-485 pull-up/down resistor: 4.7kΩ
Electromagnetic isolation: 2kVDC
Operation modes: RTU Master, RTU Slave, ASCII Master, and ASCII Slave
Number of connections: Supports up to 256 Modbus TCP client (master) devices
Supports up to 128 Modbus TCP server (slave) devices |
| Console port |
CLI command line management port (RS-232), RJ45 |
| Configuration Method |
WEB configuration management, TELNET configuration, Windows configuration tools, SSHD configuration |
| Security |
User authority classification, IP address filtering, MAC address filtering, SNMP/email/System Log alarm, HTTP/HTTPS/SSHD/TELNET access control |
| Indicator |
Power indicator, Ethernet port indicator, serial port indicator, running indicator |
| Power Supply |
85~265VAC dual power supply redundancy, AC power socket with switch |
| Power Consumption |
No-load: 5.6W@220VAC
Full-load: 13.2W@220VAC |
| Working Environment |
Operating temperature: -40~75℃
Storage temperature:-40~85℃
Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic |
Housing: IP40 protection, metal
Installation: Rack-mountable
Dimensions (W x H x D): 440mm x 44mm x 265.6mm
Weight: 3.04kg |
| Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 4
Air discharge: ±15kV
Contact discharge: ±8kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 4
Power supply: ±4kV
Ethernet port: ±2kV
Serial port: ±2kV
IEC 61000-4-5 (Surge), Level 4Power supply: Common mode ±4kV, differential mode ±2kV
Ethernet port: Common mode ±4kV, differential mode ±2kV
Serial port: Common mode ±4kV, differential mode ±2kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
| Certification |
CE, FCC, RoHS |
Thông tin đặt hàng
- GW1100-2T-16D(3IN1)-RJ-OLED-2P(85-265VAC)
16*RS-232/485/422 + 2*10/100Base-T(X) RJ45 (dual IPs and MACs), dual power supply 85~265VAC, with OLED display, rack mounting
Tài liệu
Datasheet
