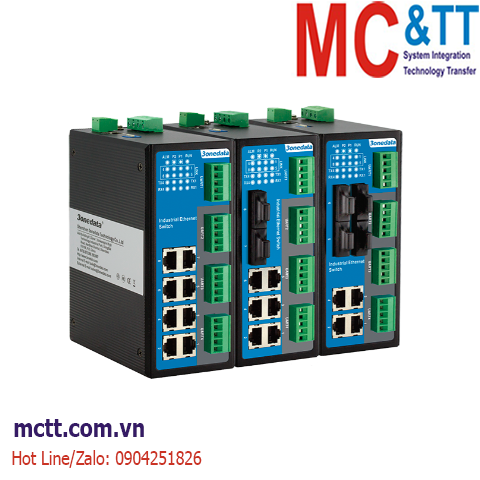

Switch công nghiệp quản lý 8 cổng Ethernet + 4 cổng RS-485 3Onedata IES618-4DI(RS-485)

Chia sẻ:
Mã sản phẩm: IES618-4DI(RS-485)
Thương hiệu: 3onedata
Tình trạng:

Layer 2 Managed Industrial Ethernet Switch with 4 Serial Ports

Liên hệ
Mô tả

Switch công nghiệp quản lý 8 cổng Ethernet + 4 cổng RS-485 3Onedata IES618-4DI(RS-485)

Series IES618-4D là thiết bị chuyển mạch Ethernet công nghiệp quản lý lớp 2 với 4 cổng nối tiếp RS-232 hoặc RS-485. Sê-ri này bao gồm 6 loại sản phẩm và cung cấp nhiều cổng, chẳng hạn như cổng sợi quang 100M, cổng đồng và cổng nối tiếp RS-232 hoặc RS-485.

Hệ thống quản lý mạng hỗ trợ các giao thức mạng và tiêu chuẩn công nghiệp khác nhau, chẳng hạn như STP/RSTP, 802.1Q VLAN, QoS, IGMP Static Multicast, Port Trunking, Port Mirroring, v.v. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Cấu hình cổng, Thống kê cổng, Truy cập Điều khiển, Chẩn đoán Mạng, Cấu hình Nhanh, Nâng cấp Trực tuyến, v.v. Mỗi cổng nối tiếp hỗ trợ 4 kết nối phiên TCP hoặc UDP và nhiều chế độ hoạt động như TCP Server. Hơn nữa, nó hỗ trợ CLI, WEB, Telnet, SNMP và các chế độ truy cập khác. Nó có thể cung cấp cho người dùng trải nghiệm tốt thông qua thiết kế giao diện hệ thống quản lý mạng thân thiện, vận hành đơn giản và thuận tiện.

DIP Switch có thể ngay lập tức khôi phục mặc định của nhà sản xuất và nâng cấp sản phẩm. Khi xảy ra lỗi liên kết của nguồn điện hoặc cổng, đèn báo ALARM sẽ sáng lên và gửi báo động, trong khi đó, thiết bị báo động được kết nối với rơle sẽ gửi báo động để khắc phục sự cố nhanh chóng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, giao thông đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.

Tính năng

  • Hỗ trợ 4 cổng nối tiếp, 4 cổng cáp quang hoặc đồng 100M tùy chọn
  • Công nghệ SW-Ring, hỗ trợ vòng đơn, coupling ring, chuỗi, Dual-homing, thời gian phục hồi tự động khi lỗi mạng <20ms
  • Hỗ trợ nhiều chế độ làm việc cổng nối tiếp như TCP Client, TCP Server, UDP, TcpAuto, Advanced TCP Server và Advanced UDP
  • Hỗ trợ đầu vào nguồn 12~48VDC dự phòng
  • Hỗ trợ – dải nhiệt độ hoạt động rộng 40~75℃

Thông số kỹ thuật

Standard & Protocol

IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX and 100Base-FX
IEEE 802.3x for Flow Control
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE 802.1p for CoS

Management Console/Telnet/WEB Management, SNMP v1/v2c Centralized Management of Equipment, Port Mirroring, QoS, File Management, Port Statistics
Security Classification of User Permissions, Relay Alarm (Port Alarm and Power Supply Alarm)
Switch Function 802.1Q Vlan, Static Port Aggregation, Bandwidth Management, Flow Control
Unicast / Multicast Static Multicast
Redundancy Protocol SW-Ring, RSTP
Serial Port Server Function 4 serial device servers, each one supports 4 TCP or UDP session connections; multiple operating modes: TCP Server, TCP Client, UDP, TCP auto, Realcom, advanced TCP Server and advanced UDP
Interface

Copper port: 10/100Base-T(X)RJ45, Automatic Flow Control, Full/Half Duplex Mode, MDI/MDI-X Autotunning

Fiber port: 100Base-FX

Console port: CLI command line management port (RS-232), RJ45

Alarm port: 2-pin 7.62mm pitch terminal blocks, support 1 relay alarm output, current carrying capacity 1A@24VDC or 0.5A@120VAC

Serial Port

RS-232 signal: TXD, RXD, GND

RS-422 signal: T+, T-, R+, R-, GND

RS-485 signal: D+, D-, GND

Check bit: None, Even, Odd, Space, Mark

Data bit: 5bit, 6bit, 7bit, 8bit

Stop bit: 1bit, 1.5bit,2bit

Baud rate: 300-115200bps

Interface type: DB9 male of RS-232

5-pin terminal blocks of RS-485/422

Load capacity: RS-485/422 supports 32 nodes polling environment (customizable 128 points)

Directional control: RS-485 adopts automatic data flow control technology

RS-232 interface protection: electrostatic protection 15kV

RS-485/422 interface protection: isolation voltage 2kV, electrostatic protection 15kV

LED Indicator Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator
Switch Property

Transmission mode: store and forward

MAC address: 2K

Packet buffer size: 1Mbit

Backplane bandwidth: 2G

Switch time delay: <15μs

Power Supply

12~48VDC, 4-pin 7.62mm pitch terminal blocks, dual power supply redundancy, nonpolarity, reverse polarity protection
support built-in 4.0A overcurrent protection

Power Consumption
Available Models No-load @24VDC Full-load @24VDC
IES618-4D(RS-232) 4.8W 6.9W
IES618-2F-4D(RS-232) 4.8W 6.9W
IES618-4F-4D(RS-232) 4.75W 6.14W
IES618-4DI(RS-485) 1.8W 3.9W
IES618-2F-4DI(RS-485) 3.58W 5.35W
IES618-4F-4DI(RS-485) 4.8W 6.9W
Environmental Limit Operating temperature range: -40~75℃
Storage temperature range: -40~85℃
Relative humidity: 5%~95% (no condensation)
Physical Characteristic Housing: IP40 protection, aluminum housing
Installation: DIN-Rail mounting or wall mounting
Dimension (W x H x D): 70mm×160mm×130mm
Industrial Standard

EMI: FCC Part 15, CISPR (EN55022) class A
EMS: IEC61000-4-2 (ESD), Level 4
IEC61000-4-3(RS), Level 3
IEC61000-4-4 (EFT), Level 4
IEC61000-4-5 (Surge), Level 4
IEC61000-4-6(CS), Level 3
IEC61000-4-8(PFM), Level 5
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IES 60068-2-6

Certification CE, FCC, RoHS
Warranty 3 years

Download

Datasheet

Quick Guide

Thông tin đặt hàng

Available Models 100M Fiber Port 100M Copper Port RS-232 RS-485 Power Supply Range
IES618-4D(RS-232)  - 8 4 - 12~48VDC dual power supply
IES618-2F-4D(RS-232) 2 6 4 -
IES618-4F-4D(RS-232) 4 4 4 -
IES618-4DI(RS-485) - 8 - 4
IES618-2F-4DI(RS-485) 2 6 - 4
IES618-4F-4DI(RS-485) 4 4 - 4
