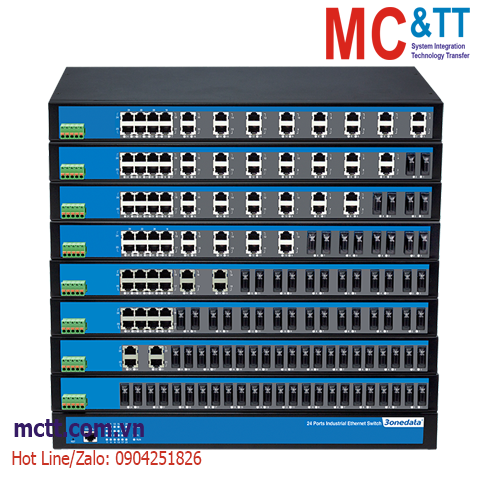

Switch công nghiệp quản lý 20 cổng Ethernet + 4 cổng quang 3Onedata IES5024-4F

Chia sẻ:
Mã sản phẩm: IES5024-4F
Thương hiệu: 3onedata
Tình trạng:

24-port 100M Layer 2 Managed Industrial Ethernet Switch

Liên hệ
Mô tả

Switch công nghiệp quản lý 20 cổng Ethernet + 4 cổng quang 3Onedata IES5024-4F

IES5024 series là thiết bị chuyển mạch Ethernet công nghiệp layer 2 được quản lý với 24 cổng 100M. Sản phẩm được thiết kế dưới dạng Rackmount 1U, 19 inch và sử dụng nguồn 100~240VAC.

Hệ thống quản lý mạng hỗ trợ các giao thức mạng và tiêu chuẩn công nghiệp khác nhau, chẳng hạn như STP/RSTP, 802.1Q VLAN, QoS, IGMP Static Multicast, Port Trunking, Port Mirroring, v.v. IES5024 cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Cấu hình cổng , Thống kê cổng, Kiểm soát truy cập, Chẩn đoán mạng, Cấu hình nhanh, Nâng cấp trực tuyến, v.v. và hỗ trợ CLI, WEB, Telnet, SNMP và các phương thức truy cập khác. Nó có thể cung cấp cho người dùng trải nghiệm tốt với thiết kế giao diện hệ thống quản lý mạng thân thiện, thao tác đơn giản và thuận tiện.

Sản phẩm này phù hợp với tiêu chuẩn FCC, CE và được thiết kế theo tiêu chuẩn công nghiệp cấp 4. Nút RST có thể ngay lập tức khôi phục mặc định của nhà sản xuất. Khi nguồn điện hoặc cổng xảy ra lỗi liên kết, đèn báo ALARM sẽ sáng và gửi cảnh báo, trong khi đó, thiết bị cảnh báo được kết nối với rơle sẽ gửi cảnh báo để khắc phục sự cố nhanh chóng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.

Tính năng

  • Hỗ trợ tối đa 24 cổng Ethernet hoặc cổng  quang tùy chọn
  • Công nghệ SW-Ring, hỗ trợ single ring, coupling ring, chain, Dual-homing, thời gian phục hồi tự động khi lỗi mạng <20ms
  • Hỗ trợ nguồn điện 100~240VAC
  • Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃

Thông số kỹ thuật

Standard & Protocol

IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX and 100Base-FX
IEEE 802.3x for Flow Control
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE 802.1p for Class of Service

Management Console/Telnet/WEB Management, SNMP v1/v2c Centralized Management of Equipment, RMON, Port Mirroring, QoS, DHCP Server, DHCP Client, File Management, Port Statistics
Security Classification of User Permissions, Mac Port Lock, E-mail Alarm, Relay Alarm
Switch Function 802.1Q Vlan, Static Port Aggregation, Bandwidth Management, Flow Control
Unicast / Multicast Static Multicast, GMRP, IGMP-Snooping
Redundancy Protocol SW-Ring, STP/RSTP
Time Management SNTP
Interface

Copper port: 10Base-T/100Base-TX, RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning

Fiber port: 100Base-FX

Console port: CLI command line management port (RS-232), RJ45

Alarm port: 2-pin 5.08mm pitch terminal blocks, support 1 relay alarm output, current carrying capacity is 5A@30VDC or 10A@125VAC

LED Indicator Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator
Switch Property

Transmission mode: store and forward

MAC address: 8K

Packet buffer size: 3Mbit

Backplane bandwidth: 12.8G

Switch time delay: <10μs

Power Supply

100~240VAC

Power Consumption
Model No-load (@220VAC) Full-load (@220VAC)
IES5024 7.4W 10.1W
IES5024-2F 8.7W 11.4W
IES5024-4F 10W 12.7W
IES5024-8F 12.6W 15.3W
IES5024-12F 15.2W 17.9W
IES5024-16F 17.8W 20.5W
IES5024-20F 19.4W 20.4W
IES5024-24F 22W 23W
Environmental Limit Operating temperature range: -40~75℃
Storage temperature range: -40~85℃
Relative humidity: 5%~95% (no condensation)
Physical Characteristic Housing: IP30 protection, metal
Installation: 19 inches rack mounting
Dimension (W x H x D): 441.6mm×44.6mm×207.9mm
Industrial Standard

IEC61000-4-2 (ESD), Level 4
Air discharge: ±15kV
Contact discharge: ±8kV

IEC61000-4-4 (EFT), Level 4
Power supply: ±4kV
Ethernet interface: ±2kV
Relay: ±4kV

IEC61000-4-5 (Surge), Level 4
Power supply: common mode ±4kV, differential mode ±2kV
Ethernet interface: ±4kV

Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6

Certification CE, FCC, RoHS
Warranty 3 years

Download

Datasheet

Quick Guide

Thông tin đặt hàng

Available Models 100M Fiber Port  100M Copper Port Power Supply
IES5024 - 24 100~240VAC
IES5024-2F 2 22
IES5024-4F 4 20
IES5024-8F 8 16
IES5024-12F 12 12
IES5024-16F 18 8
IES5024-20F 20 4
IES5024-24F 24 -
