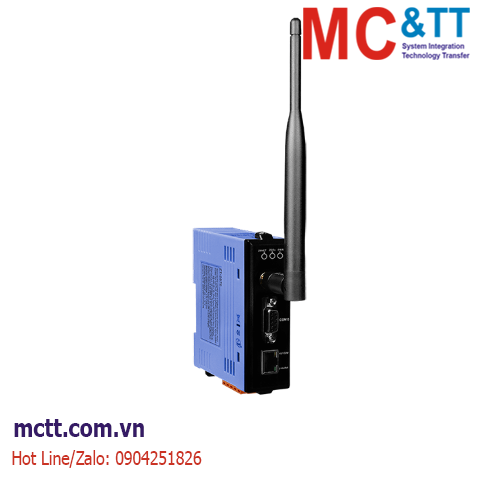

ZT-2570 CR là Bộ chuyển đổi tín hiệu Ethernet/ RS-232/485 sang ZigBee (Host, ZigBee Coordinator) của hãng ICP DAS được MC&TT phân phối và bảo hành chính hãng tại thị trường Việt Nam.
ZT-2570 và ZT-2571 là bộ chuyển đổi RS-232, RS-485 và Ethernet sang mạng không dây ZigBee kích thước nhỏ dựa trên tiêu chuẩn IEEE802.15.4. Đường truyền thông thường của các sản phẩm ZigBee dòng ICP DAS ZT là 700 mét (LOS – Line of sight), với dải tần số truyền từ 2,405 GHz đến 2,48 GHz, được phân tách thành các vùng 5 MHz, cung cấp 16 kênh và 16384 PAN ID. ZT-2000 series không chỉ là một bộ chuyển đổi không dây khoảng mà còn có thể hoạt động như một bộ định tuyến ZigBee để mở rộng phạm vi truyền và cải thiện chất lượng tín hiệu không dây.
Trong mạng ZigBee, nó chỉ được phép một ZigBee Host và được gọi là “ZigBee Coordinator”, các sản phẩm dòng ZT-2570, được sử dụng để khởi tạo và quản lý việc định tuyến.
Tính năng
- Tần số hoạt động ISM 2,4 GHz
- Hoàn toàn tương thích với 2.4 G (IEEE802.15.4 / ZigBee Specifications)
- Tuân thủ với ZigBee Pro (ZigBee 2007)
- Phạm vi truyền không dây lên đến 700 m (Mặc định)
- Công suất đầu ra truyền RF có thể điều chỉnh
- Hỗ trợ mã hóa AES-128 cho giao tiếp không dây
- Hỗ trợ giao diện RS-232 / RS-485 / Ethernet
- Phần mềm cấu hình GUI (Phiên bản Windows)
- Nhận dạng nguồn để truyền dữ liệu thiết bị không theo địa chỉ
- Hỗ trợ Modbus RTU / TCP Gateway (Broadcast / Unicast)
- Hỗ trợ truyền Broadcast cho đường truyền dự phòng
- Hỗ trợ truyền Unicast để giảm tải mạng
- DIN-Rail Mount
Thông số kỹ thuật
| CPU Module |
| CPU |
80186, 80 MHz or compatible |
| LED Indicators |
| Status |
1 x Power
1 x Net
1 x RxD |
| RF |
| Channels |
16 |
| Transmission Power |
11 dBm |
| ZigBee |
| Antenna |
5 dBi Omni-Directional antenna |
| Certifications |
FCC/FCC ID, CE (RED excluded) |
| Max. Slaves |
255 |
| Transmission Distance (LoS) |
700 m (Typical) |
| COM Ports |
| Ports |
1 x RS-232 (TxD, RxD and GND)
1 x RS-232 (DB9 Male)
1 x RS-485 (DATA+, DATA-; internal ASIC self-tuner) |
| Baud Rate |
1200 ~ 115200 bps |
| Parity |
Even, Odd, None |
| Data Bit |
7, 8 |
| Stop Bit |
1, 2 |
| Power |
| Input Range |
+10 VDC ~ +30 VDC |
| Consumption |
Max. 2.5 W |
| Mechanical |
| Casing |
Plastic |
| Dimensions (mm) |
33 x 87 x 110 (W x L x H) |
| Environment |
| Operating Temperature |
-25 ~ +75°C |
| Storage Temperature |
-40 ~ +80°C |
| Humidity |
5 ~ 95% RH, Non-condensing |
Thông tin đặt hàng
Ethernet/RS-232/RS-485 to ZigBee Converter (ZigBee Coordinator) (RoHS) (Asia Only)
