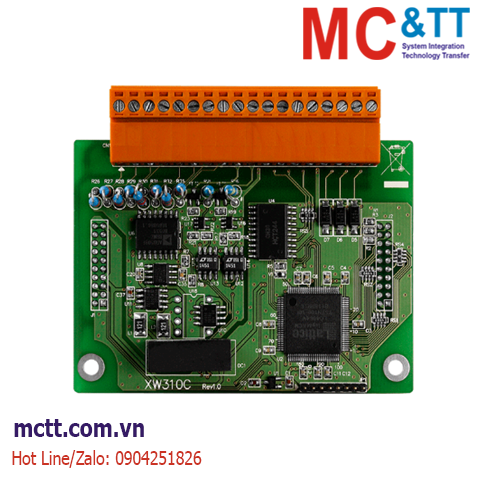

XW310C CR là Card mở rộng 4/8 kênh AI + 2 kênh AO + 3 kênh DI + 3 kênh DO của hãng ICP DAS được MC&TT phân phối và bảo hành chính hãng tại thị trường Việt Nam.
XW310C cung cấp 8 đầu vào tương tự 4-channel Differential/8-channel Single-Ended, đầu ra tương tự 2 kênh, đầu ra kỹ thuật số 3 kênh và đầu vào kỹ thuật số 3 kênh XW-board.
Tính năng
- 4 Differential/8- Single-Ended đầu vào tương tự: 0 ~ 20 mA
- 2 kênh đầu ra dòng điện: 0 ~ 20 mA
- 3 đầu vào kỹ thuật số không cách ly
- 3 đầu ra kỹ thuật số không cách ly
Thông số kỹ thuật
| Analog Input |
| Channels |
4/8 |
| Range |
0 ~ 20 mA |
| Resolution |
12-bit |
| Sampling Rate |
4 KHz |
| Input Impedance |
125 ohm |
| Overvoltage Protection |
±30 VDC |
| Isolation |
non-isolated |
| Analog Output |
| Channels |
2 |
| Range |
0 ~ 20 mA |
| Resolution |
12-bit |
| Voltage Output Capability |
20 mA |
| Isolation |
non-isolated |
| Digital Input |
| Channels |
3 |
| Type |
Dry Contact |
| ON Voltage Level |
Close to GND |
| OFF Voltage Level |
Open |
| Overvoltage Protection |
30 VDC |
| Digital Output |
| Channels |
3 |
| Type |
Open Collector |
| Sink/Source (NPN/PNP) |
Sink |
| Load Voltage |
+10 VDC ~ 40 VDC |
| Load Current |
200 mA/channel at 25 °C |
| Overload Protection |
1.4 A |
| Mechanical |
| Dimensions (mm) |
66 mm x 82 mm x 13 mm (W x L x H) |
| Environment |
| Operating Temperature |
-25 ~ +75 °C |
| Storage Temperature |
-30 °C ~ +75 °C |
| Humidity |
10 ~ 95% RH, Non-condensing |
Thông tin đặt hàng
4/8-ch Current Input, 2-ch Current Output, 3-ch DI (Dry) and 3-ch DO (Sink, NPN, 10 ~ 40 VDC) Expansion Board (RoHS)
Tài liệu
Datasheet
