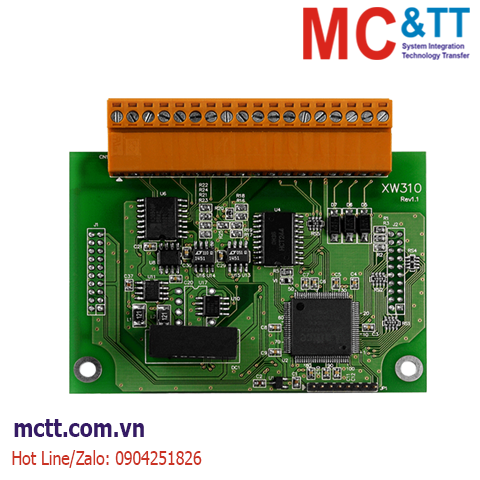

Card mở rộng 4 kênh AI + 2 kênh AO+ 3 kênh DI + 3 kênh DO ICP DAS XW310 CR

Chia sẻ:
Mã sản phẩm: XW310
Thương hiệu: ICP DAS
Tình trạng: Còn hàng

4-ch Voltage Input, 2-ch Voltage Output, 3-ch DI and 3-ch DO Expansion Board

Liên hệ
Mô tả

XW310 CR là Card mở rộng 4 kênh AI + 2 kênh AO + 3 kênh DI + 3 kênh DO của hãng ICP DAS được MC&TT phân phối và bảo hành chính hãng tại thị trường Việt Nam.

XW310 cung cấp 4 đầu vào tương tự điện áp, đầu ra tương tự điện áp 2 kênh, đầu ra kỹ thuật số 3 kênh và đầu vào kỹ thuật số 3 kênh XW-board.

Tính năng

  • 4 đầu vào điện áp: ±10 V
  • 2 kênh đầu ra điện áp: ±10 V
  • 3 đầu vào kỹ thuật số không cách ly
  • 3 đầu ra kỹ thuật số không cách ly

Thông số kỹ thuật

Analog Input
Channels 4
Range ±10 V
Resolution 12-bit
Sampling Rate 4 KHz
Input Impedance 1 M Ohm
Overvoltage Protection ±30 VDC
Isolation non-isolated
Analog Output
Channels 2
Range ±10 V
Resolution 12-bit
Voltage Output Capability 20 mA
Isolation non-isolated
Digital Input
Channels 3
Type Dry Contact
ON Voltage Level Close to GND
OFF Voltage Level Open
Overvoltage Protection 30 VDC
Digital Output
Channels 3
Type Open Collector
Sink/Source (NPN/PNP) Sink
Load Voltage +10 VDC ~ 40 VDC
Load Current 200 mA/channel at 25 °C
Overload Protection 1.4 A
Power
Consumption 0.9 W
Mechanical
Dimensions (mm) 66 mm x 82 mm x 13 mm (W x L x H)
Environment
Operating Temperature -25 ~ +75 °C
Storage Temperature -30 °C ~ +75 °C
Humidity 10 ~ 95% RH, Non-condensing

Thông tin đặt hàng

  • XW310 CR

4-ch Voltage Input, 2-ch Voltage Output, 3-ch DI (Dry) and 3-ch DO (Sink, NPN, 10 ~ 40 VDC) Expansion Board (RoHS)

Tài liệu

Datasheet
