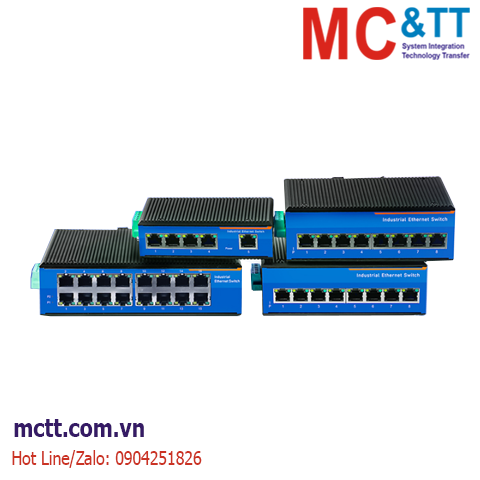

USR-ISG005 là thiết bị chuyển mạch - switch công nghiệp không quản lý 5 cổng Gigabit Ethernet 10/100/100M của hãng USR.
USR-ISG005 được thiết kế để đáp ứng các yêu cầu về công suất, kích thước, trọng lượng và độ bền môi trường cho các ứng dụng công nghiệp. Được chế tạo với vỏ kim loại chắc chắn và lớp phủ bảo vệ, bộ chuyển mạch Ethernet công nghiệp loại Din Rail dòng ISG có khả năng chống nén và ăn mòn. Sản phẩm có thiết kế không quạt và xếp hạng bảo vệ IP40, chống bụi và bẩn, hiệu suất chuyển tiếp tốc độ dây cấp doanh nghiệp và hoạt động trong phạm vi nhiệt độ rộng từ -40℃~+85℃.
EMC của nó đạt cấp độ 3, được trang bị nguồn điện DC dự phòng cấp công nghiệp và nhiều loại điện áp đầu vào. Sản phẩm đáp ứng nhu cầu của các môi trường công nghiệp khắc nghiệt. Về cơ bản đáp ứng nhu cầu về điện, vận tải, kiểm soát công nghiệp và các địa điểm công nghiệp khác nhau.
Tính năng
- Supports 12-52V wide voltage input, with reverse polarity protection, Overload Protection.
- 10/100/1000M Base-T(X) Adaptive Port Support Full/Half Duplex, MDI/MDIX Auto Connection
- Compliant with EMC industry level 3 standards
- -40°C ~85°C Operating Temperature
- MTBF is over 300000 hours
- Strong metal cabinet with corrosion-proof coating
- Redundant power and wide voltage input ensure stable communications in severe environments
- Plug and play, enables fast deployment
Thông số kỹ thuật
|
Model |
USR-ISG005 |
USR-ISG008 |
USR-ISG008P |
USR-ISG016 |
|
Port numbers |
5 |
8 |
8 |
16 |
|
Protocol Standard |
IEEE 802.3 for 10Base-T
IEEE 802.3i for 10Base-T
IEEE 802.3u for 100Base-TX and 100BaseFX
IEEE 802.3z for 1000Base-X
IEEE 802.3ab for 1000Base-T
IEEE 802.3x for Flow Control
IEEE 802.3af for PoE
IEEE 802.3at for PoE+ |
|
Interface |
Gigabit copper port: 10/100/1000Base-T(X), RJ45, Automatic Flow Control, Full/Half Duplex Mode, MDI/MDI-X Autotunning |
|
POE |
/ |
/ |
The maximum power of PoE port: 30W(IEEE 802.3at)
15.4W(IEEE 802.3af)
The power supply pin of PoE: V+, V+, V-, V- correspond to Pin 1, 2, 3, 6 |
/ |
|
MAC address table |
1K |
8K |
|
Backplane bandwidth |
10Gbps |
20Gbps |
56Gbps |
|
Switch Latency |
<5 μs |
<10 μs |
|
Forwarding Rate |
7.4Mpps |
11.9Mpps |
23.80Mpps |
|
Packet Cache |
512Kb |
4Mb |
|
Transfer Distance |
Twisted cable: 80M (standard CAT5e/CAT6 cable) |
|
Power supply |
DC12-52V |
DC12-52V |
DC48-57V(POE) |
DC12-52V |
|
Interface Terminal |
6-pin pluggable screw terminal block |
|
Power Consumption |
<3W |
<3W |
<3W(disable POE) |
<15W |
|
Dimension |
130x95x33.5mm |
156x113x48mm |
156x113x48mm |
191x144x46mm |
|
Weight |
0.35kg |
0.55kg |
0.55kg |
0.9kg |
|
Installation |
Standard 35mm DIN-rail Mounting |
|
Shell |
IP40 protection, metal |
|
Operating temperature |
-40°C~85°C |
|
Storage temperature |
-40°C~85°C |
|
Ambient humidity |
5%～95% (no condensation) |
|
MTBF |
300000 hours |
|
Warranty |
5 Years |
|
Certification |
CE, FCC, RoHS |
Download
Datasheet
Thông tin đặt hàng
| Model |
|
| USR-ISG005 |
5 * 10/100/1000 Base-T(X) adaptive RJ45 ports |
| USR-ISG008 |
8 * 10/100/1000 Base-T(X) adaptive RJ45 ports |
| USR-ISG008P |
8 * 10/100/1000 Base-T(X) adaptive RJ45 PoE ports |
| USR-ISG016 |
16 * 10/100/1000 Base-T(X) adaptive RJ45 ports |
