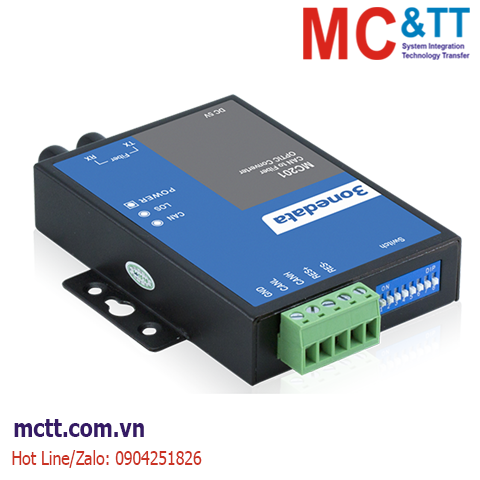

Bộ chuyển đổi CAN Bus sang quang 3onedata MC201-F
MC201-F là bộ chuyển đổi tín hiệu CAN bus sang tín hiệu quang. Nó được thiết kế đặc biệt để giải quyết các vấn đề như khoảng cách truyền ngắn và nhiễu điện từ trong quá trình truyền CAN bus.
Công tắc DIP có thể thực hiện cài đặt tốc độ truyền của cổng CAN. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong điều khiển và quản lý PLC, tự động hóa tòa nhà, hệ thống tự động hóa chăm sóc sức khỏe, dụng cụ đo lường và hệ thống giám sát môi trường, v.v.
Tính năng
- Support 1 CAN port to 1 fiber port
- CAN port supports two options for choosing baud rate, automatic detection and user definition. The range of baud rate is 2.5kbps-1000kbps
- Data receiving/storing/forwarding could be achieved between 2 CAN networks with different rates when used in pairs
- It can extend CAN bus transmission distance, the transmission distance of fiber port can reach up to 15km
- Support -40～75℃ wide operating temperature range
Thông số kỹ thuật
| Fiber port |
Interface form：SC/ST/FC
Transmission distance：
multimode：2km
single mode：15km
Optical cable：
multimode：50/125μm or 62.5/125μm
single mode：8.3/125μm、8.7/125μm、9/125μm or 10/125μm
Transmission wavelength：
multimode：1310nm
single mode：1310nm or 1550nm |
| CAN Interface |
Standard: CAN2.0A, CAN2.0B
CAN signal: CANH, CANL, GND
Duplex mode: 2-wire Half Duplex Mode
Baud rate: 2.5kbps-1000kbps
Load capacity: support concurrent transmitting of 110 nodes
Transmission distance: 40m~10km
Interface form: adopt 5-pin 5.08mm pitch terminal blocks
Terminating resistor: optional external 120Ω terminating resistor
Interface protection: 2kVAC isolation protection |
| Indicator |
Power supply indicator, fiber port/data indicator, CAN port indicator |
| Power supply |
5VDC，DC round head |
| Power Consumption |
No-load: 1.39W@5VDC
Full-load: 1.31W@5VDC |
| Environmental Limits |
Operating temperature: -40~75℃
Storage temperature:-40~85℃
Relative humidity: 5%～95%(no condensation) |
| Mechanical structure |
Housing: IP40 protection, metal
Installation: wall mounting
Dimension (W x H x D): 69mm×22mm×100mm
Weight: 237g |
| Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
Air discharge: ±8kV
Contact discharge: ±6kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
| Certification |
CE, FCC, RoHS |
Thông tin đặt hàng
CAN to fiber converter, CAN 2KVAC isolation, 8KV ESD, 5VDC
