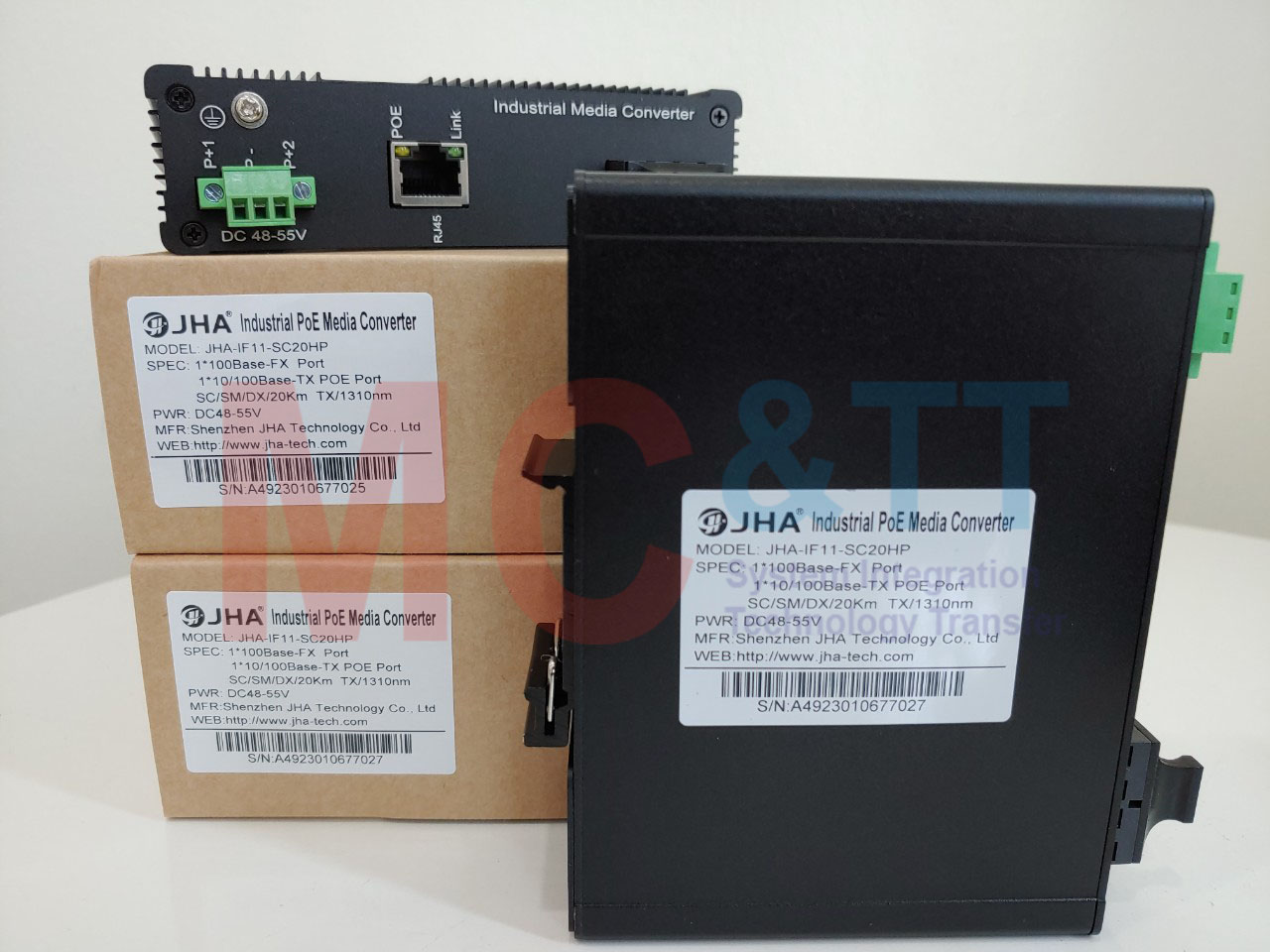

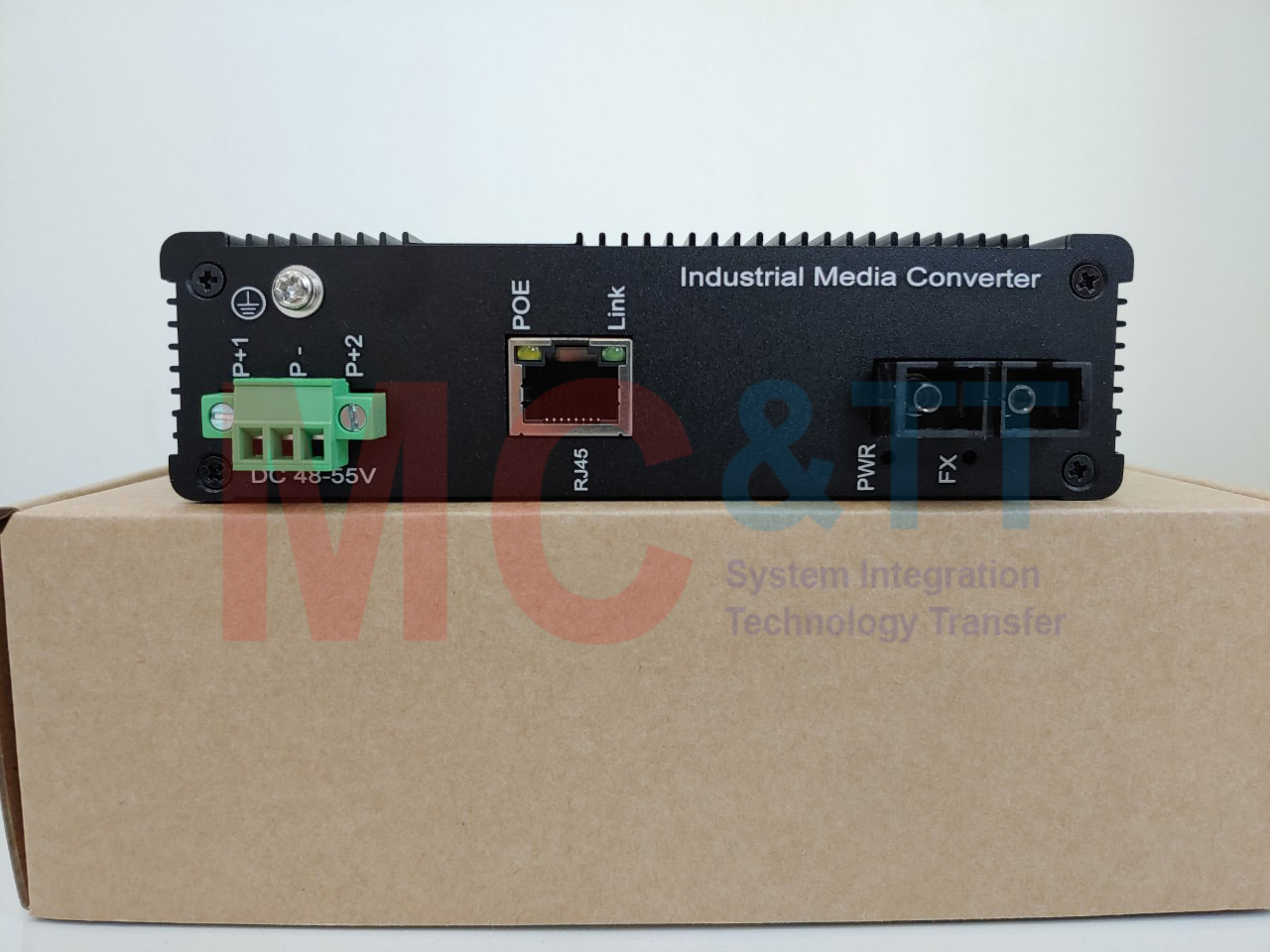

JHA-IF11-SC20HP là bộ chuyển đổi quang điện công nghiệp – Industrial PoE Media converter với 1 cổng PoE sang 1 cổng quang (Dual Fiber, Single Mode, SC, 20KM) của hãng JHA Technology được MC&TT phân phối và bảo hành chính hãng tại thị trường Việt Nam.
![]()

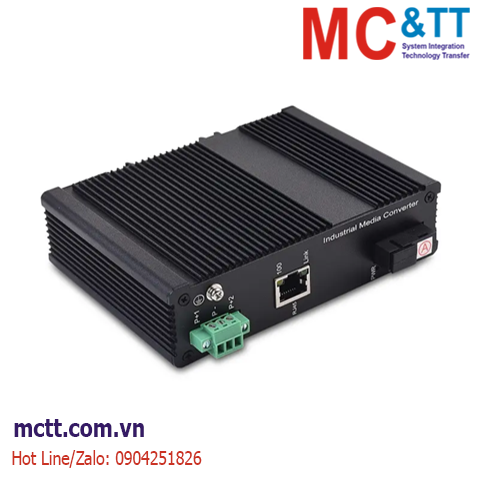

JHA-IF11HP cung cấp 1 cổng Ethernet 10/100Base-T(X) và 1 cổng cáp quang 100Base-FX, cổng Ethernet hỗ trợ chức năng Cấp nguồn qua Ethernet (PoE) với công suất lên tới 30 watt cho mỗi cổng. Các công tắc có thể được sử dụng để cấp nguồn cho các thiết bị tiêu chuẩn IEEE802.3af/at (PD), loại bỏ nhu cầu đi dây bổ sung.
JHA-IF11HP hỗ trợ tiêu chuẩn CE, FCC, RoHS, áp dụng thiết kế tiêu chuẩn công nghiệp, bảo vệ IP40, vỏ kim loại chắc chắn có độ bền cao, đầu vào nguồn (DC48-58V). Switch hỗ trợ IEEE802.3, IEEE802.3u, IEEE802.3x với 10/100Base-T(X), full/half-duplex và tự động thích ứng MDI/MDI-X, nhiệt độ hoạt động -40-85℃, có thể đáp ứng tất cả các loại yêu cầu môi trường công nghiệp, cung cấp giải pháp kinh tế và đáng tin cậy cho mạng Ethernet công nghiệp của bạn.
Tính năng
- Hỗ trợ 1 cổng 10/100Base-T(X) PoE/PoE+ và 1 cổng sợi quang 100Base-FX.
- Hỗ trợ IEEE802.3, IEEE802.3u, IEEE802.3x, IEEE802.3af/at.
- Hỗ trợ IEEE802.3af, nguồn điện tối đa 15,4W.
- Hỗ trợ IEEE802.3at, nguồn cấp tối đa 30W.
- Thiết kế chip công nghiệp, bảo vệ ESD 15kV, chống sét lan truyền 8kV.
- Nguồn dự phòng DC48-58V, bảo vệ nối ngược cực.
- Thiết kế công nghiệp cấp 4, nhiệt độ hoạt động -40-85°C.
- Vỏ hợp kim nhôm định mức IP40, gắn DIN-Rail.
Thông số kỹ thuật
|
Protocol Standard |
IEEE802.3, IEEE802.3u, IEEE802.3x, IEEE802.3af/at |
| Flow Control |
IEEE802.3x flow control, back press flow control |
| Switching Performance |
Forwarding Rate: 0.446Mpps
Transmission Mode: Store and Forward
Packet Buffer Size: 488K
System Exchange Bandwidth: 1.6Gbps
MAC Table Size: 1K
Delay Time: < 10μs |
|
Transmission Distance |
Cat5 100m
Multimode, Dual-fiber 2km
Single Mode, Dual-fiber 20/40/60/80/100/120Km |
|
Ethernet Port |
10/100Base-T(X) auto speed control, half/full duplex and MDI/MDI-X auto-adaptation |
|
Fiber Port |
100Base-FX fiber port
Multimode, Dual-fiber SC/ST/FC (Diameter 50/125, 62.5 / 125μm)
Single Mode, Dual-fiber SC/FC (diameter 9/125μm ) |
|
PoE |
Pin-out: 1/2(+), 3/6(-), IEEE802.3af max 15.4w, IEEE802.3at max 30w |
|
LED Indicator |
Power indicator: PWR (green);
Optical port: FX (green);
Network port indicator: yellow(100 or POE) Green (Link) |
|
Power Supply |
Input Voltage: DC48-58V
Connector: 3P Phoenix terminal, dual power supply redundancy
Full Load: <30W
Protection Mechanism: overload protection, reverse connection protection, redundancy protection |
|
Working Environment |
Operating Temperature: -40-85°C
Storage Temperature: -40-85°C
Ambient Relative Humidity: 5%-95% (non-condensing) |
|
Mechanical Structure |
Shell: IP40 protection, aluminum alloy housing
Dimension: 130*94*35mm( L*W*H )
Weight: 500g
Installation: DIN-Rail mounting, wall mounting |
| Industry Standards |
IEC 61000-4-5 Level 3 (4KV/2KV) (8/20us)
IEC 61000-4-5 Level 3 (6KV/2KV) (10/700us)
IEC 61000-4-3 Level 3 (10V/m)
IEC 61000-4-4 Level 3 (1V/2V)
IEC 61000-4-6 Level 3 (10V/m)
IEC 61000-4-8 Level4 (30A/m)
IEC 61000-4-11 Level3 (10V)
EMI CLASS A
IEC 61000-4-2 Level 4 (15KV/30KV)
Free fall 0.5m |
|
Certification |
CE, FCC, RoHS |
| MTBF |
>100,000 Hours |
Thông tin đặt hàng
Unmanaged Industrial PoE Switch, 1 10/100Base-T(X) PoE/PoE+ and 1 100Base-FX, SC Connector, Single Mode, Dual Fiber, 20Km, DIN-Rail, DC48-58V, -40-85°C Operating Temperature
Tài liệu
Datasheet
