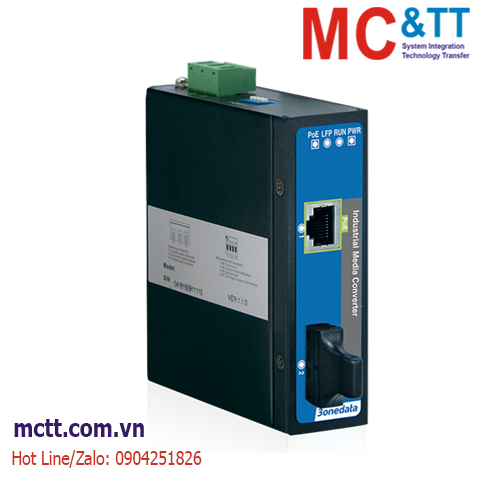

Bộ chuyển đổi quang điện công nghiệp 1 cổng PoE Ethernet + 1 cổng quang 3Onedata IPMC101-F-POE
IPMC101-F-POE có nguồn cấp PoE đạt tiêu chuẩn giao thức IEEE 802.3af/ at. DIP switch có thể thực hiện các chức năng như điều khiển luồng và tốc độ của cổng được chỉ định, cảnh báo LFP và jumbo frame. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng, đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt và phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC.
Thiết bị được sử dụng rộng rãi trong lưới điện thông minh, giao thông đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, hàng không vũ trụ, sản xuất thông minh, dự án quân sự và các lĩnh vực công nghiệp khác.
Tính năng
- Hỗ trợ 1 cổng cáp quang 100M và 1 cổng Ethernet 100M PoE
- Công suất tối đa của một cổng PoE là 30W
- Điện áp nguồn đầu vào 48VDC
- Dải nhiệt độ hoạt động rộng 40 ~ 75 ℃
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX and 100Base-FX
IEEE 802.3x for Flow Control
IEEE 802.3af for PoE
IEEE 802.3at for PoE+ |
| PoE |
The maximum power consumption of PoE port: 30W
The power supply pin of PoE: V+, V+, V-, V- correspond to Pin 1, 2, 3, 6 |
| Interface |
Copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning
Fiber port: 100Base-FX, SC/ST/FC optional |
| LED Indicator |
Running Indicator, Port Indicator, Power Supply Indicator, PoE Indicator, LFP Indicator |
| Switch Property |
Transmission mode: store and forward
MAC address: 2K
Packet buffer size: 1Mbit
Backplane bandwidth: 1.6G
Switch time delay: <10μs |
| Power Requirement |
48VDC (44~55VDC), 3-pin 7.62mm pitch terminal blocks reverse polarity protection |
| Power Consumption |
| Model |
No-load (@48VDC) |
Full-load (@48VDC) |
| IPMC101-F-POE |
1.63W |
18.93W |
| IPMC101-1S-POE |
1.97W |
18.62W |
|
| Environmental Limit |
Operating temperature: -40~75℃
Storage temperature: -40~85℃
Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic |
Housing: IP40 protection, metal
Installation: DIN-Rail mounting or wall mounting
Dimension (W x H x D): 36mm×110mm×97mm
Weight:≤390g |
| Industrial Standard |
IEC 61000-4-2 (ESD), Level 2
Air discharge: ±4kV
Contact discharge:±4kV
IEC 61000-4-4 (EFT), Level 2
Power supply: ±1kV
Ethernet port: ±0.5kV
IEC 61000-4-5 (Surge), Level 2
Power supply: common mode±1kV, differential mode±0.5kV
Ethernet port: ±1kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
| Certification |
CE, FCC, RoHS |
Thông tin đặt hàng
| Available Models |
100M Fiber Port |
100M SFP Slot |
100M PoE Copper Port |
Power Supply Range |
| IPMC101-F-POE |
0 |
1 |
1 |
48VDC |
Tài liệu
Datasheet
