Mô tả

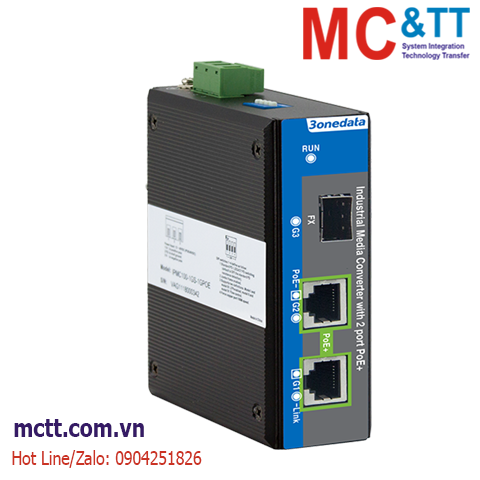

Bộ chuyển đổi quang điện công nghiệp 2 cổng Gigabit PoE + 1 cổng Gigabit SFP 3Onedata IPMC100-1GS-2GPOE

IPMC100 series cung cấp cổng sợi quang Gigabit, khe cắm Gigabit SFP và cổng đồng Gigabit PoE. Nguồn cấp PoE đạt tiêu chuẩn giao thức IEEE 802.3af/ at. Thiết kế của công tắc DIP có thể thực hiện việc chuyển đổi các chế độ cấp nguồn PoE của PD tiêu chuẩn và PD không tiêu chuẩn, Điều khiển luồng, Khung Jumbo, RJ45 với tốc độ được chỉ định là 100M.

Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.

Tính năng

  • Hỗ trợ 1 cổng sợi quang Gigabit hoặc khe cắm SFP tùy chọn, 1/2 cổng đồng Gigabit PoE tùy chọn
  • Công suất tiêu thụ tối đa của một cổng PoE là 30W
  • PoE cung cấp nguồn điện cho thiết bị được cấp nguồn qua Ethernet
  • Hỗ trợ điện áp đầu vào 48VDC
  • Hỗ trợ hoạt động ở nhiệt độ rộng -40~80℃

Thông số kỹ thuật

Standard & Protocol IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3z for 1000Base-X
IEEE 802.3ab for 1000Base-T
IEEE 802.3x for Flow Control
IEEE 802.1af for PoE
IEEE 802.3at for PoE+
PoE The maximum power consumption of PoE port: 30W

The power supply pin of PoE: V+, V+, V-, V- correspond to Pin 1, 2, 3, 6

Interface

Copper port: 10/100/1000Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning

Fiber port: 1000Base-FX, SC/ST/FC optional

SFP slot: 100/1000Base-SFP

LED Indicator Running Indicator, Port Indicator, Power Supply Indicator, PoE Indicator, LFP Indicator
Switch Property Transmission mode: store and forward

MAC address: 8K

Packet buffer size: 1Mbit

Backplane bandwidth: 14G

Switch time delay: <10μs

Power Requirement 48VDC (44~55VDC), 3-pin 7.62mm pitch terminal blocks reverse polarity protection
Power Consumption
Model No-load (@48VDC) Full-load (@48VDC)
IPMC100-1GF-1GPOE 1.44W 28.51W
IPMC100-1GF-2GPOE 5.14W 55.30W
IPMC100-1GS-1GPOE 1.49W 27.55W
IPMC100-1GS-2GPOE 2.11W 53.76W
Environmental Limit Operating temperature: -40~75℃

Storage temperature: -40~85℃

Relative humidity: 5%~95% (no condensation)

Physical Characteristic Housing: IP40 protection, metal

Installation: DIN-Rail mounting or wall mounting

Dimension (W x H x D): 36mm×110mm×97mm

Weight:≤400g

Industrial Standard IEC 61000-4-2 (ESD), Level 3

Air discharge: ±8kV

Contact discharge:±8kV

IEC 61000-4-4 (EFT), Level 3

IEC 61000-4-5 (Surge), Level 3

Shock: IEC 60068-2-27

Free fall: IEC 60068-2-32

Vibration: IEC 60068-2-6

Certification CE, FCC, RoHS

Thông tin đặt hàng

  • IPMC100-1GS-2GPOE

2-port 10/100/1000Base-T(X) POE/POE+ + 1-port 1000Base-FX (SFP slot), single power supply: 44-57VDC

Tài liệu

Datasheet
