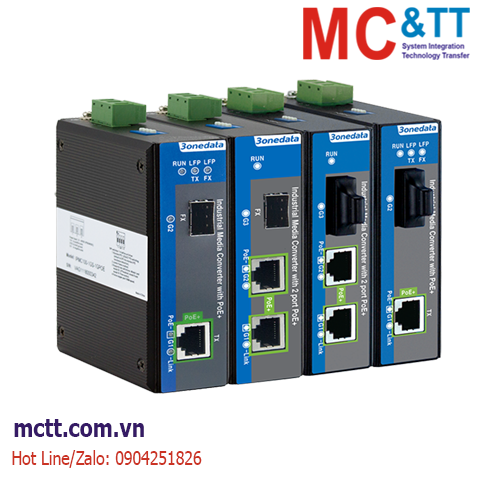

Bộ chuyển đổi quang điện công nghiệp 2 cổng Gigabit PoE + 1 cổng Gigabit quang 3Onedata IPMC100-1GF-SS-SC-40KM-2GPOE (Single fiber, Single-mode, SC, 40KM)
IPMC100 series cung cấp cổng sợi quang Gigabit, khe cắm Gigabit SFP và cổng đồng Gigabit PoE. Nguồn cấp PoE đạt tiêu chuẩn giao thức IEEE 802.3af/ at. Thiết kế của công tắc DIP có thể thực hiện việc chuyển đổi các chế độ cấp nguồn PoE của PD tiêu chuẩn và PD không tiêu chuẩn, Điều khiển luồng, Khung Jumbo, RJ45 với tốc độ được chỉ định là 100M.
Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Tính năng
- Hỗ trợ 1 cổng sợi quang Gigabit hoặc khe cắm SFP tùy chọn, 1/2 cổng đồng Gigabit PoE tùy chọn
- Công suất tiêu thụ tối đa của một cổng PoE là 30W
- PoE cung cấp nguồn điện cho thiết bị được cấp nguồn qua Ethernet
- Hỗ trợ điện áp đầu vào 48VDC
- Hỗ trợ hoạt động ở nhiệt độ rộng -40~80℃
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3z for 1000Base-X
IEEE 802.3ab for 1000Base-T
IEEE 802.3x for Flow Control
IEEE 802.1af for PoE
IEEE 802.3at for PoE+ |
| PoE |
The maximum power consumption of PoE port: 30W
The power supply pin of PoE: V+, V+, V-, V- correspond to Pin 1, 2, 3, 6 |
| Interface |
Copper port: 10/100/1000Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning
Fiber port: 1000Base-FX, SC/ST/FC optional
SFP slot: 100/1000Base-SFP |
| LED Indicator |
Running Indicator, Port Indicator, Power Supply Indicator, PoE Indicator, LFP Indicator |
| Switch Property |
Transmission mode: store and forward
MAC address: 8K
Packet buffer size: 1Mbit
Backplane bandwidth: 14G
Switch time delay: <10μs |
| Power Requirement |
48VDC (44~55VDC), 3-pin 7.62mm pitch terminal blocks reverse polarity protection |
| Power Consumption |
| Model |
No-load (@48VDC) |
Full-load (@48VDC) |
| IPMC100-1GF-1GPOE |
1.44W |
28.51W |
| IPMC100-1GF-2GPOE |
5.14W |
55.30W |
| IPMC100-1GS-1GPOE |
1.49W |
27.55W |
| IPMC100-1GS-2GPOE |
2.11W |
53.76W |
|
| Environmental Limit |
Operating temperature: -40~75℃
Storage temperature: -40~85℃
Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic |
Housing: IP40 protection, metal
Installation: DIN-Rail mounting or wall mounting
Dimension (W x H x D): 36mm×110mm×97mm
Weight:≤400g |
| Industrial Standard |
IEC 61000-4-2 (ESD), Level 3
Air discharge: ±8kV
Contact discharge:±8kV
IEC 61000-4-4 (EFT), Level 3
IEC 61000-4-5 (Surge), Level 3
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
| Certification |
CE, FCC, RoHS |
Thông tin đặt hàng
- IPMC100-1GF(SSSC40KM)-2GPOE
2-port 10/100/1000Base-T(X) POE/POE+ + 1-port 1000Base-FX (Single-fiber, Single-mode, SC, 40KM), single power supply: 44-57VDC
