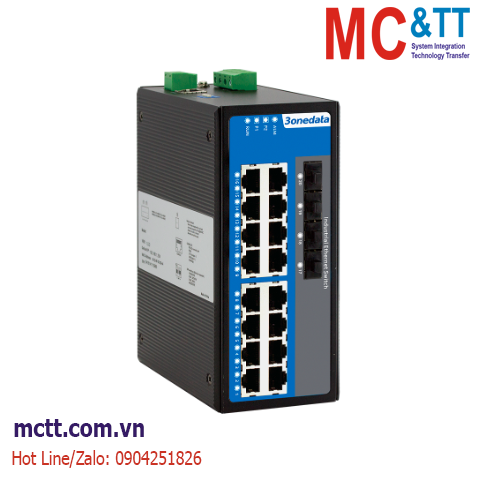

Switch công nghiệp quản lý 16 cổng Gigabit Ethernet 3Onedata IES6320-16GT-2P48
IES6320 series là thiết bị chuyển mạch Ethernet công nghiệp quản lý lớp 2 với 16/20 cổng Gigabit. Sản phẩm hỗ trợ gắn DIN-Rail hoặc giá treo tường để đáp ứng các yêu cầu của các cảnh ứng dụng khác nhau.
Hệ thống quản lý mạng hỗ trợ nhiều giao thức mạng và tiêu chuẩn ngành, chẳng hạn như ARP, ERPS, STP/RSTP/MSTP, 802.1Q VLAN, chức năng QoS, chức năng phát đa hướng tĩnh IGMP, LLDP, cổng trunking, phản chiếu cổng, v.v. các chức năng quản lý, hỗ trợ cấu hình cổng, thống kê cổng, xác thực 802.1X, chẩn đoán mạng, cấu hình nhanh, nâng cấp trực tuyến, v.v. CLI, WEB, Telnet, SSH, SNMP và các phương thức truy cập khác có thể được hỗ trợ. Hệ thống quản lý mạng có thể mang lại cho bạn trải nghiệm người dùng tuyệt vời thông qua thiết kế giao diện thân thiện và hoạt động dễ dàng và thuận tiện.
Sản phẩm hỗ trợ dự phòng nguồn DC kép và đầu vào nguồn là hai mạch cấp nguồn độc lập để đảm bảo thiết bị hoạt động bình thường trong trường hợp mất điện trong một mạch. Khi nguồn điện hoặc cổng bị lỗi liên kết, đèn báo ALARM sẽ sáng và gửi báo động, trong khi đó, thiết bị báo động được kết nối với rơle sẽ gửi báo động để khắc phục sự cố hiện trường nhanh chóng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Tính năng
- Hỗ trợ 16 cổng Gigabit đồng và 4 khe Gigabit SFP (tùy chọn)
- Công nghệ được cấp bằng sáng chế SW-Ring, hỗ trợ single ring, coupling ring, chain, Dual-homing, thời gian phục hồi tự động khi lỗi mạng <20ms
- Hỗ trợ ERPS và phát hiện vòng lặp
- Hỗ trợ dự phòng nguồn DC, điện áp đầu vào: 12~48VDC
- Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE802.1p for CoS
IEEE 802.1X for port access control
IEEE 802.1AB for LLDP |
| Management |
SNMP v1/v2c/v3 Centralized Management Devices, RMON, Port Mirroring, QoS, LLDP, DHCP Server, File Management, Log Management, Port Statistics, ARP |
| Security |
User permission rating, ACL, 802.1X authentication, port alarm, power alarm, storm suppression, Telnet configuration, SSH configuration, link flapping protection, loop detection, aggregation protection |
| Switch Function |
802.1Q VLAN, Port Trunking, Bandwidth Management, Flow Control, Port Isolation |
| Unicast / Multicast |
Static Multicast, IGMP-Snooping |
| Redundancy Protocol |
Ring, STP/RSTP/MSTP, ERPS |
| Troubleshooting |
Ping, Traceroute, Port Loopback, SFP Digital Diagnosis |
| Time Management |
NTP Client, RTC |
| Interface |
Gigabit copper port: 10/100/1000Base-T(X) self-adaptive RJ45, automatic flow control, support full/half duplex mode, MDI/MDI-X self-adaption
Gigabit SFP: 1000Base-X SFP slot
Console port: CLI command line management port(RS-232), RJ45
Alarm port: 2-pin 7.62mm pitch terminal blocks, supports 1 relay alarm output, and the current load capacity is 1A@24VDC or 0.5A@120VAC |
| LED Indicator |
Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator |
| Switch Property |
Transmission mode: store and forward
MAC address: 16K
Packet buffer size: 12Mbit
Backplane bandwidth: 56G
Switch time delay: <10μs |
| Power Supply |
Input voltage: 12~48VDC
Redundant power supply: support dual power supply redundancy
Connection protection: non-polarity
Access terminal: 4-PIN 7.62mm pitch terminal blocks |
| Power Consumption |
No-load: 11.04W@24VDC
Full-load: 14.88W@24VDC |
| Environmental Limit |
Operating temperature range: -40~75℃
Storage temperature range: -40~85℃
Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic |
Housing: IP40 protection, high-strength corrugated metal
Installation: DIN-Rail mounting
Weight: 1.1kg
Dimension (W x H x D): 70mm×160mm×130mm |
| Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
Air discharge:± 8kV
Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient), Level 3
Power supply: ±2kV
Signal: ±1kV
IEC 61000-4-5 (Surge), Level 3
Power supply: differential mode±1kV, common mode±2kV
Signal: differential mode±1kV, common mode±2kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
| Certification |
CE, FCC, RoHS |
| Warranty |
3 years |
Download
Datasheet
Quick Guide
Thông tin đặt hàng
16*10/100/1000Base-T(X) (RJ45), dual power supply: 12~48VDC
