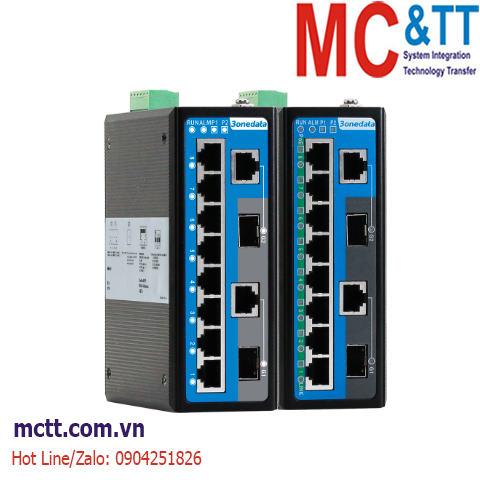

Switch công nghiệp quản lý 8 cổng Ethernet + 2 cổng quang Combo Gigabit SFP 3Onedata IES6210-8T2GC-P220

Chia sẻ:
Mã sản phẩm: IES6210-8T2GC-P220
Thương hiệu: 3onedata
Tình trạng:

6/10-port 100M/Gigabit Layer 2 Managed Industrial Ethernet Switch (PoE Optional)

Liên hệ
Mô tả

Switch công nghiệp quản lý 8 cổng Ethernet + 2 cổng quang Combo Gigabit SFP 3Onedata IES6210-8T2GC-P220

Series IES6210 là thiết bị chuyển mạch Ethernet công nghiệp quản lý lớp 2 với 6/10 cổng 100M/gigabit. Sản phẩm hỗ trợ cổng đồng 100M (PoE tùy chọn) và cổng Gigabit Combo (khe cắm SFP hoặc RJ45) và nguồn điện PoE tuân theo tiêu chuẩn giao thức của IEEE802.3af/at..

Hệ thống quản lý mạng hỗ trợ các giao thức mạng và tiêu chuẩn công nghiệp khác nhau, chẳng hạn như STP/RSTP, 802.1Q VLAN, QoS, LLDP, Cấu hình PoE, IGMP Static Multicast, Port Trunking, Port Mirroring, v.v. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Cấu hình cổng , Thống kê cổng, Kiểm soát truy cập, Giám sát Modbus TCP, Chẩn đoán mạng, Cấu hình nhanh, Nâng cấp trực tuyến, v.v. và hỗ trợ CLI, WEB, Telnet, SNMP và các phương thức truy cập khác. Nó có thể cung cấp cho người dùng trải nghiệm tốt với thiết kế giao diện hệ thống quản lý mạng thân thiện, thao tác đơn giản và thuận tiện.

Series này hỗ trợ nguồn điện AC/DC tùy chọn. Và đầu vào nguồn DC là hai mạch cấp nguồn độc lập có thể đảm bảo hoạt động bình thường của thiết bị khi một nguồn điện bị hỏng. Thiết kế của công tắc DIP có thể thực hiện khôi phục cài đặt gốc. Khi nguồn điện hoặc cổng bị lỗi liên kết, đèn báo ALM sẽ sáng và gửi cảnh báo, trong khi đó, thiết bị cảnh báo được kết nối với rơle sẽ gửi cảnh báo để khắc phục sự cố nhanh chóng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.

Tính năng

  • Hỗ trợ 2 cổng Gigabit Combo (khe SFP hoặc RJ45) và 4/8 cổng đồng 100M (PoE tùy chọn)
  • Công suất tối đa của một cổng PoE là 30W
  • Công nghệ SW-Ring, hỗ trợ vòng đơn, vòng khớp nối, chuỗi, Dual-homing, thời gian phục hồi tự động khi lỗi mạng <20ms
  • Hỗ trợ nguồn điện AC/DC tùy chọn, dự phòng nguồn điện kép DC
  • Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃

Thông số kỹ thuật

Standard & Protocol

IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
EEE 802.1Q for VLAN
IEEE 802.1p for CoS
IEEE 802.3ad for LACP
IEEE 802.3af for PoE
IEEE 802.3at for PoE+
GB/T 19582 for Modbus TCP

Management SNMP v1/v2c Centralized Management of Equipment, Modbus TCP Monitoring, Port Mirroring, QoS, LLDP, DHCP Client, File Management, Port Statistics
Security Classification of User Permissions, Port Alarm, Power Supply Alarm, Storm Suppression, SFP DDM
Switch Function 802.1Q Vlan, Static Port Aggregation, Bandwidth Management, Flow Control
Unicast / Multicast Static Multicast , IGMP-Snooping
Redundancy Protocol SW-Ring, STP/RSTP
Time Management SNTP
PoE The maximum power of single PoE port: 30W
The power supply pin of PoE: V+, V-, V+, V- correspond to Pin 1,2,3,6
Interface

100M copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning

Combo port: 10/100/1000Base-T(X) or 1000Base-X

Console port: CLI command line management port (RS-232), RJ45

Alarm port: 6-pin 5.08mm pitch terminal blocks, including 2-pin alarm terminal blocks, support 1 relay alarm output, current carrying capacity is 1A@30VDC or 0.3A@125VAC

LED Indicator Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator, PoE Indicator (only for PoE products)
Switch Property

Transmission mode: store and forward

MAC address: 8K

Packet buffer size: 1Mbit

Backplane bandwidth: 7.6G

Switch time delay: <10μs

Power Supply

Optional 24VDC, 48VDC or 220VAC, 6 pins 5.08mm pitch terminal blocks, including 4 pins power supply terminal blocks

DC dual power supply redundancy, anti-reverse connection

Power Consumption

No-load: ≤4.9W@48VDC

Full-load: ≤122.8W@48VDC

Environmental Limit Operating temperature range: -40~75℃
Storage temperature range: -40~85℃
Relative humidity: 5%~95% (no condensation)
Physical Characteristic Housing: IP40 protection, metal
Installation: DIN-Rail or wall mounting
Dimension (W x H x D): 53mm×138mm×110mm
Weight: ≤0.62kg
Industrial Standard

IEC 61000-4-2 (ESD), Level 3
Air discharge: ±8kV
Contact discharge: ±6kV

IEC 61000-4-4 (EFT), Level 3
Power supply:±2kV
Ethernet port: ±1kV
Relay: ±2kV

IEC 61000-4-5 (Surge), Level 3
Power supply: common mode±2kV, differential mode±1kV
Ethernet port: common mode±2kV, differential mode±1kV
Relay: common mode±2kV, differential mode±1kV

Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6

Certification CE, FCC, RoHS
Warranty 3 years

Download

Datasheet

Quick Guide

Thông tin đặt hàng

AvailableModels Gigabit Combo Port  100M Copper Port 100M PoE Port PoE Power Power Supply
IES6210-8T2GC-2P48 2 8 12~48VDC

dual power supply

IES6210-8T2GC-P220 2 8 85~264VAC

single power supply

IES6210-4T2GC-2P48 2 4 12~48VDC

dual power supply

IES6210-4T2GC-P220 2 4 85~264VAC

single power supply

IES6210-8P2GC-2P24-120W 2 8 120W 24VDC

dual power supply

IES6210-8P2GC-2P48-120W 2 8 120W 48VDC

dual power supply

IES6210-8P2GC-2P48-240W 2 8 240W 48VDC

dual power supply

IES6210-4P2GC-2P24-60W 2 4 60W 24VDC

dual power supply

IES6210-4P2GC-2P24-120W 2 4 120W 24VDC

dual power supply

IES6210-4P2GC-2P48-120W 2 4 120W 48VDC

dual power supply
