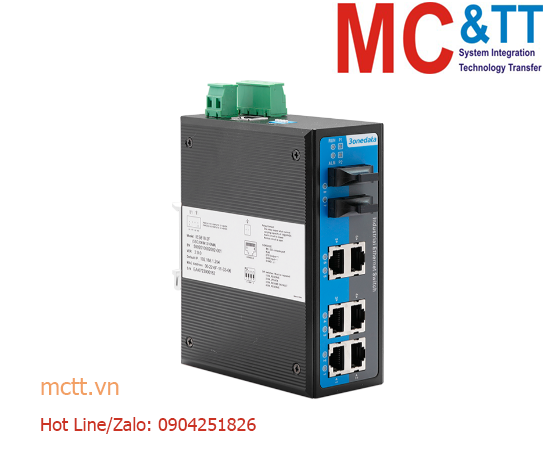

Switch công nghiệp quản lý 6 cổng Ethernet + 2 cổng quang (Multi mode, Dual Fiber, SC, 2KM) 3Onedata IES618-2F-M-SC-2KM

Chia sẻ:
Mã sản phẩm: IES618-2F-M-SC-2KM
Thương hiệu: 3onedata
Tình trạng:

8-port 100M Layer 2 Managed Industrial Ethernet Switch

Liên hệ
Mô tả

Switch công nghiệp quản lý 6 cổng Ethernet + 2 cổng quang (Multi mode, Dual Fiber, SC, 2KM) 3Onedata IES618-2F-M-SC-2KM

IES618-2F là thiết bị chuyển mạch Ethernet công nghiệp được quản lý layer 2. Series này cung cấp 3 loại sản phẩm và hỗ trợ các sơ đồ kết hợp khác nhau giữa cổng đồng và cổng sợi quang, có thể đáp ứng các yêu cầu của các cảnh ứng dụng khác nhau.

Hệ thống quản lý mạng hỗ trợ các giao thức mạng và tiêu chuẩn công nghiệp khác nhau như: Ring, STP/ RSTP/MSTP, ERPS, DHCP, VLAN, chức năng QoS, IGMP Snooping, LLDP, Port Trunking, Port Mirroring, v.v. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Cấu hình cổng, Kiểm soát truy cập, Chẩn đoán mạng, Nâng cấp trực tuyến, v.v. và hỗ trợ CLI, WEB, Telnet, SSH, SNMP và các phương thức truy cập khác. Nó có thể cung cấp cho người dùng trải nghiệm tốt với thiết kế giao diện hệ thống quản lý mạng thân thiện, thao tác đơn giản và thuận tiện.

Công tắc DIP có thể đạt được một phím khôi phục mặc định của nhà sản xuất và nâng cấp sản phẩm. Khi nguồn điện hoặc cổng bị lỗi liên kết, đèn báo ALARM sẽ sáng và gửi báo động, trong khi đó, thiết bị báo động được kết nối với rơle sẽ gửi báo động để khắc phục sự cố hiện trường nhanh chóng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.

Tính năng

  • SNMPv1/v2c được sử dụng để quản lý mạng ở nhiều cấp độ khác nhau
  • Port mirroring có thể tiến hành phân tích và giám sát dữ liệu, thuận tiện cho việc gỡ lỗi trực tuyến
  • QoS hỗ trợ phân loại lưu lượng thời gian thực và cài đặt ưu tiên
  • Quản lý tệp thuận tiện cho việc cấu hình nhanh thiết bị và nâng cấp trực tuyến
  • Thống kê cổng có thể được sử dụng cho thống kê lưu lượng truy cập thời gian thực của cổng
  • Mật khẩu người dùng có thể tiến hành quản lý phân cấp người dùng để cải thiện bảo mật quản lý thiết bị
  • Cảnh báo relay thuận tiện cho việc khắc phục sự cố của công trường
  • Ngăn chặn cơn bão có thể hạn chế phát sóng, phát đa hướng và unicast không xác định
  • Vlan được sử dụng để đơn giản hóa quy hoạch mạng
  • Port Trunking và LACP có thể tăng băng thông mạng và nâng cao độ tin cậy của kết nối mạng để đạt được mức sử dụng băng thông tối ưu
  • Quản lý băng thông và kiểm soát luồng có thể phân phối băng thông mạng một cách hợp lý, ngăn chặn tình trạng mạng không thể đoán trước
  • IGMP Snooping và multicast tĩnh có thể được sử dụng để lọc lưu lượng multicast nhằm tiết kiệm băng thông mạng
  • SW-Ring và STP/RSTP có thể đạt được dự phòng mạng, ngăn chặn cơn bão mạng
  • LLDP có thể phát hiện cấu trúc liên kết tự động, thuận tiện cho việc quản lý trực quan

Thông số kỹ thuật

Standard & Protocol

IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX and 100Base-FX
IEEE 802.3x for Flow Control
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE 802.1p for CoS
IEEE 802.1AB for LLDP

Management Console/Telnet/WEB management method, SNMP v1/v2c Centralized Management of Equipment, Port Mirroring, QoS, LLDP, File Management, Port Statistics
Security User privilege classification, relay alarm (port alarm and power alarm)
Switch Function 802.1Q Vlan, Static Port Aggregation, Bandwidth Management, Flow Control
Unicast / Multicast IGMP Snooping, static multicast
Redundancy Technology SW-Ring, STP/RSTP
Troubleshooting Ping, Cable Detection
Interface

Copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode Self-adaption, MDI/MDI-X Autotunning

Fiber port: 100Base-FX, optional SC/ST/FC

Console port: CLI command line management port (RS-232), RJ45

Alarm port: 2-pin 7.62mm pitch terminal blocks, support 1 relay alarm output, current load capability is 1A@24VDC or 0.5A@120VAC

Indicator Running Indicator, Alarm Indicator, Power Supply Indicator, Interface Indicator
Switch Property Transmission mode: store and forward

MAC address: 2K

Packet buffer size: 1Mbit

Backplane bandwidth: 2G

Switch time delay: <10μs

Power Supply

12~48VDC, 4-pin 7.62mm pitch terminal blocks

Dual power supply redundancy, non-polarity and anti-reverse connection

Power Consumption
Model No-load

(@12VDC)

Full-load

(@12VDC)

IES618 1.38W 3.47W
IES618-2F 3.11W 5.68W
IES618-4F 4.93W 6.4W
Working Environment Operating temperature: -40~75℃

Storage temperature: -40~85℃

Relative humidity: 5%~95% (no condensation)

Physical Characteristic Housing: IP40 protection, metal

Installation: DIN-Rail mounting

Dimension (W x H x D): 53mm×138mm×110mm

Weight: ≤720g

Industrial Standard

IEC 61000-4-2 (ESD, electrostatic discharge), Level 3

IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3

IEC 61000-4-5 (Surge), Level 3

Shock: IEC 60068- 2- 27

Free fall: IEC 60068- 2- 32

Vibration: IEC 60068-2-6

MTBF 200, 000 hours
Authentication CE, FCC, RoHS, UL61010

Download

Datasheet

Quick Guide

Thông tin đặt hàng

  • IES618-2F(MSC2KM)

2*100Base-FX (Dual Fiber, Multi-mode, SC, 2KM) + 6*10/100Baes-T(X) (RJ45), dual power supply:12~48VDC
