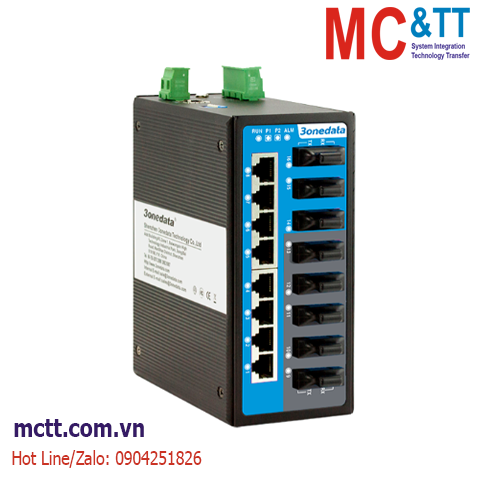

Switch công nghiệp quản lý 8 cổng Ethernet + 8 cổng quang (Single mode, Dual fiber, SC, 40KM) 3Onedata IES6116-8F-S-SC-40KM

Chia sẻ:
Mã sản phẩm: IES6116-8F-S-SC-40KM
Thương hiệu: 3onedata
Tình trạng:

16-port 100M Layer 2 Managed Industrial Ethernet Switch

Liên hệ
Mô tả

Switch công nghiệp quản lý 8 cổng Ethernet + 8 cổng quang (Single mode, Dual fiber, SC, 40KM) 3Onedata IES6116-8F-S-SC-40KM

Series IES6116 là thiết bị chuyển mạch Ethernet công nghiệp quản lý lớp 2 với 16 cổng 100M. Sê-ri này cung cấp 5 model với tùy chọn cổng đồng 100M và cổng cáp quang 100M. Sản phẩm hỗ trợ gắn DIN-Rail hoặc giá treo tường để đáp ứng các yêu cầu của các cảnh ứng dụng khác nhau.

Hệ thống quản lý mạng hỗ trợ các giao thức mạng và tiêu chuẩn công nghiệp khác nhau, chẳng hạn như STP/RSTP, 802.1Q VLAN, QoS, IGMP Static Multicast, Port Trunking, Port Mirroring, v.v. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Port Configuration, Port Statistics, Access Control, Network Diagnosis, Rapid Configuration, Online Upgrading, v.v. và hỗ trợ CLI, WEB, Telnet, SNMP và các phương thức truy cập khác. Nó có thể cung cấp cho người dùng trải nghiệm tốt với thiết kế giao diện hệ thống quản lý mạng thân thiện, thao tác đơn giản và thuận tiện.

Đầu vào nguồn điện là hai mạch cấp nguồn độc lập, có thể đảm bảo thiết bị hoạt động bình thường khi một trong các nguồn điện bị hỏng. Công tắc DIP có thể khôi phục cài đặt gốc. Khi nguồn điện hoặc liên kết cổng xảy ra lỗi, đèn báo ALARM sẽ sáng và gửi báo động, trong khi đó, thiết bị báo động được kết nối với rơle sẽ gửi báo động để khắc phục sự cố hiện trường nhanh chóng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.

Tính năng

  • Hỗ trợ 2/4/6/8 cổng quang 100M và cổng đồng
  • Công nghệ SW-Ring, hỗ trợ single ring, coupling ring, chain ring, Dual-homing ring
  • Hỗ trợ đầu vào kép: 12~48VDC
  • Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃

Thông số kỹ thuật

Standard & Protocol

IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX and 100Base-FX
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE 802.1p for CoS

Management SNMP v1/v2c Centralized Management of Equipment, Port Mirroring, QoS, DHCP Server, DHCP Client, File Management, Port Statistics
Security Classification of User Permissions, Port Alarm, Power Supply Alarm, E-mail Alarm
Switch Function 802.1Q Vlan, Static Port Aggregation, Bandwidth Management, Flow Control
Unicast / Multicast Static Multicast, GMRP, IGMP-Snooping
Redundancy Protocol SW-Ring, STP/RSTP
Time Management SNTP
Interface

Copper port: 10Base-T/100Base-TX, RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning

Fiber port: 100Base-FX, SC/ST/FC optional

Console port: CLI command line management port (RS-232), RJ45

Alarm port: 2-pin 7.62mm pitch terminal blocks, support 1 relay alarm output, current carrying capacity 5A@30VDC or 10A@125VAC

LED Indicator Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator
Switch Property

Transmission mode: store and forward

MAC address: 8K

Packet buffer size: 3Mbit

Backplane bandwidth: 12.8G

Switch time delay: <10μs

Power Supply

12~48VDC, 4-pin 7.62mm pitch terminal blocks

Dual power supply redundancy, dnonpolarity, reverse polarity protection

Support 4A overcurrent protection

Power Consumption
Model No-load (@24VDC) Full-load (@24VDC)
IES6116 5.06W 7.56W
IES6116-2F 6.43W 8.62W
IES6116-4F 7.68W 9.55W
IES6116-6F 9W 10.73W
IES6116-8F 10.3W 12.5W
Environmental Limit Operating temperature range: -40~75℃
Storage temperature range: -40~85℃
Relative humidity: 5%~95% (no condensation)
Physical Characteristic Housing: IP40 protection, metal
Installation: DIN-Rail or wall mounting
Dimension (W x H x D): 53mm×138mm×110mm
Industrial Standard

IEC 61000-4-2 (ESD), Level 4
Air discharge: ±15kV
Contact discharge: ±8kV

IEC 61000-4-4 (EFT), Level 4
Power supply: ±4kV
Ethernet interface: ±2kV
Relay: ±4kV

IEC 61000-4-5 (Surge), Level 3
Power supply: common mode ±2kV, differential mode ±1kV
Ethernet interface: ±2kV
Relay: common mode ±2kV, differential mode ±1kV

Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6

Certification CE, FCC, RoHS
Warranty 3 years

Download

Datasheet

Quick Guide

Thông tin đặt hàng

  • IES6116-8F(SSC40KM)

8*100Base-FX (Single-mode, Dual fiber, SC, 40KM) + 8*10/100Baes-T(X) (RJ45), dual power supply: 12~48VDC
