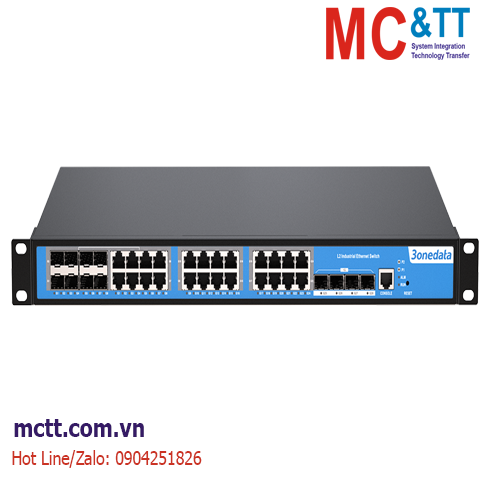

Switch công nghiệp quản lý 16 cổng Gigabit Ethernet + 8 cổng combo Gigabit + 4 cổng Gigabit SFP 3Onedata IES5328-16GT4GS8GC-2P220
IES5328 series là thiết bị chuyển mạch Ethernet công nghiệp layer 2 được quản lý với 28 cổng Gigabit. Sản phẩm được thiết kế dưới dạng Rackmount 1U, 19 inch.
Hệ thống quản lý mạng hỗ trợ nhiều giao thức mạng và tiêu chuẩn công nghiệp, chẳng hạn như ARP, ERPS, STP/RSTP/MSTP, 802.1Q VLAN, chức năng QoS, chức năng phát đa hướng tĩnh IGMP Snooping, LLDP, cổng trunking, cổng mirror, v.v. Nó có các chức năng quản lý hoàn hảo, hỗ trợ cấu hình cổng, thống kê cổng, chẩn đoán mạng, cấu hình nhanh, nâng cấp trực tuyến, phát hiện vòng lặp, v.v. Có thể hỗ trợ CLI, WEB, Telnet, SSH, SNMP và các phương thức truy cập khác. Hệ thống quản lý mạng có thể mang lại cho bạn trải nghiệm người dùng tuyệt vời thông qua thiết kế giao diện thân thiện và hoạt động dễ dàng và thuận tiện.
Sản phẩm này hỗ trợ nguồn điện AC/DC kép tùy chọn. Nguồn điện đầu vào là hai mạch cấp điện độc lập có thể đảm bảo hoạt động bình thường của thiết bị khi một nguồn điện bị hỏng. Khi nguồn điện hoặc cổng bị lỗi liên kết, đèn báo ALARM sẽ sáng và gửi cảnh báo, trong khi đó, thiết bị cảnh báo được kết nối với rơle sẽ gửi cảnh báo để khắc phục sự cố nhanh chóng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Tính năng
- Hỗ trợ 4 cổng quang Gigabit (khe SFP), 8 Gigabit Combo (khe SFP hoặc RJ45), 16 cổng đồng Gigabit
- Công nghệ SW-Ring, hỗ trợ single ring, coupling ring, chain, Dual-homing, thời gian phục hồi tự động khi lỗi mạng <20ms
- Hỗ trợ ERPS và phát hiện vòng lặp, có thể loại bỏ vòng lặp hiệu quả và ngăn chặn cơn bão phát sóng do vòng lặp dữ liệu gây ra
- Hỗ trợ nguồn kép AC/DC tùy chọn, điện áp đầu vào: 100~240VAC/DC hoặc 48VDC hoặc 24VDC
- Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE 802.1p for CoS
IEEE 802.1AB for LLDP |
| Management |
SNMP v1/v2c/v3 Centralized Management Devices, Port Mirroring, QoS, LLDP, DHCP Server, File Management, Log Management, Port Statistics, ARP |
| Security |
User permission rating, ACL, port alarm, power alarm, storm suppression, Telnet configuration, SSH configuration, link flapping protection, DHCP snooping, loop detection |
| Switch Function |
802.1Q VLAN, Port Trunking, Bandwidth Management, Flow Control, Port Isolation |
| Unicast / Multicast |
Static Multicast, Multicast Passthrough, GMRP, IGMP-Snooping |
| Redundancy Protocol |
SW-Ring, STP/RSTP/MSTP, ERPS |
| Troubleshooting |
Ping, Traceroute, Port Loopback, SFP Digital Diagnosis |
| Time Management |
NTP |
| Interface |
Copper port: 10/100/1000Base-T(X), RJ45, Automatic Flow Control, Full/Half Duplex Mode Self-adaption, MDI/MDI-X Autotunning
SFP slot: 1000Base-SFP
Combo port: 10/100/1000Base-T(X) or 1000Base-SFP
Console port: CLI command line management port (RS-232), RJ45
Alarm port: 2-pin 5.08mm pitch terminal blocks, support 2 relay alarm outputs, current carrying capacity 5A@30VDC or 10A@125VAC |
| LED Indicator |
Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator |
| Switch Property |
Transmission mode: store and forward
MAC address: 16K
Packet buffer size: 12Mbit
Backplane bandwidth: 56G
Switch time delay: < 10μs |
| Power Supply |
IES5328-16GT4GS8GC-2P220
Input voltage: 220VAC (100~240VAC/DC)
Redundant power supply: support dual power supply redundancy
Overcurrent protection: 5A
Access terminal: single-phase socket with rocker switch
IES5328-16GT4GS8GC-2P48
Input voltage: 48VDC (36~72VDC)
Redundant power supply: support dual power supply redundancy
Overcurrent protection: 3A
Connection protection: anti-reverse connection
Access terminal: 5-pin 5.08mm pitch terminal blocks (power supply occupies 2 pins)
IES5328-16GT4GS8GC-2P24
Input voltage: 24VDC (18~72VDC)
Redundant power supply: support dual power supply redundancy
Overcurrent protection: 3A
Connection protection: anti-reverse connection
Access terminal: 5-pin 5.08mm pitch terminal blocks (power supply occupies 2 pins) |
| Power Consumption |
No-load: 10.5W@220VAC
Full-load: 25.3W@220VAC |
| Environmental Limit |
Operating temperature range: -40~75℃
Storage temperature range: -40~85℃
Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic |
Housing: IP30 protection, high-intensity corrugated metal
Installation: 19-inch 1U rack mounting
Weight: 3940g
Dimension (W x H x D): 440.4mm×44mm×304.8mm |
| Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
Air discharge: ±8kV
Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient), Level 3
Power supply: ±2kV
Signal: ±1kV
IEC 61000-4-5 (Surge), Level 3
Power supply: differential mode±1kV, common mode±2kV
Signal: differential mode±1kV, common mode±2kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
| Certification |
CE, FCC, RoHS |
| Warranty |
3 years |
Download
Datasheet
Quick Guide
Thông tin đặt hàng
| Available Models |
Gigabit SFP |
Gigabit Combo |
Gigabit Copper Port |
Power Supply |
| IES5328-16GT4GS8GC-2P220 |
4 |
8 |
16 |
220VAC/DC (100~240VAC/DC) Redundant power supply |
| IES5328-16GT4GS8GC-2P48 |
4 |
8 |
16 |
48VDC(36~72VDC) Redundant power supply |
| IES5328-16GT4GS8GC-2P24 |
4 |
8 |
16 |
24VDC(18~72VDC) Redundant power supply |
