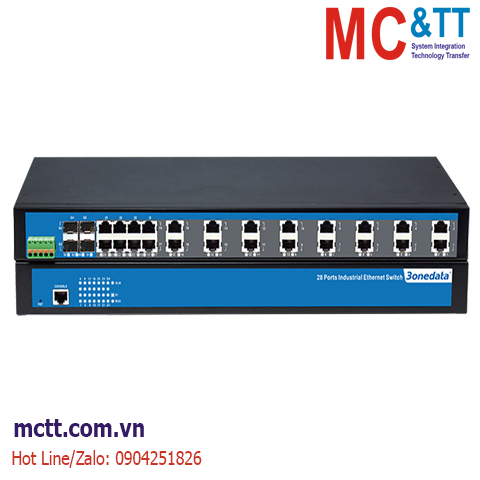

Switch công nghiệp quản lý 24 cổng Ethernet + 4 cổng Gigabit SFP 3Onedata IES5028-4GS
IES5028 series là thiết bị chuyển mạch Ethernet công nghiệp layer 2 được quản lý với 28 cổng 100M/Gigabit. Sản phẩm được thiết kế dưới dạng Rackmount 1U, 19 inch và sử dụng nguồn 100~240VAC. IES5028 series cung cấp 8 model sản phẩm với các tùy chọn cổng đồng 100M, cổng sợi quang 100M và khe cắm Gigabit SFP khác nhau.
Hệ thống quản lý mạng hỗ trợ các giao thức mạng và tiêu chuẩn công nghiệp khác nhau, chẳng hạn như STP/RSTP, 802.1Q VLAN, QoS, IGMP Static Multicast, Port Trunking, Port Mirroring, v.v. IES5028 cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Cấu hình cổng , Thống kê cổng, Kiểm soát truy cập, Chẩn đoán mạng, Cấu hình nhanh, Nâng cấp trực tuyến, v.v. và hỗ trợ CLI, WEB, Telnet, SNMP và các phương thức truy cập khác. Nó có thể cung cấp cho người dùng trải nghiệm tốt với thiết kế giao diện hệ thống quản lý mạng thân thiện, thao tác đơn giản và thuận tiện.
Nút RST có thể ngay lập tức khôi phục mặc định của nhà sản xuất. Khi nguồn điện hoặc cổng xảy ra lỗi liên kết, đèn báo ALARM sẽ sáng và gửi cảnh báo, trong khi đó, thiết bị cảnh báo được kết nối với rơle sẽ gửi cảnh báo để khắc phục sự cố nhanh chóng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Tính năng
- Hỗ trợ 4 cổng quang Gigabit (khe SFP), 24 cổng cáp quang 100M và cổng đồng tùy chọn
- Công nghệ SW-Ring, hỗ trợ single ring, coupling ring, chain, Dual-homing, thời gian phục hồi tự động khi lỗi mạng <20ms
- Hỗ trợ nguồn điện 100~240VAC
- Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX and 100Base-FX
IEEE 802.3z for 1000Base-X
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE 802.1p for Class of Service |
| Management |
SNMP v1/v2c Centralized Management of Equipment, RMON, Port Mirroring, QoS, DHCP Server, DHCP Client, File Management, Port Statistics |
| Security |
Classification of User Permissions, Port Alarm, E-mail Alarm |
| Switch Function |
802.1Q Vlan, Static Port Aggregation, Bandwidth Management, Flow Control |
| Unicast / Multicast |
Static Multicast, GMRP, IGMP-Snooping |
| Redundancy Protocol |
SW-Ring, STP/RSTP |
| Time Management |
SNTP |
| Interface |
Copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/Half Duplex Mode, MDI/MDI-X Autotunning
Fiber port: 100Base-FX, SC/ST/FC optional
SFP slot: 1000Base-SFP
Console port: CLI command line management port (RS-232), RJ45
Alarm port: 2-pin 5.08mm pitch terminal blocks, support 1 relay alarm output, current carrying capacity 5A@30VDC or 10A@125VAC |
| LED Indicator |
Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator |
| Switch Property |
Transmission mode: store and forward
MAC address: 8K
Packet buffer size: 3Mbit
Backplane bandwidth: 12.8G
Switch time delay: <10μs |
| Power Supply |
100~240VAC, support 8A overcurrent protection |
| Power Consumption |
| Model |
No-load (@220VAC) |
Full-load (@220VAC) |
| IES5028-4GS |
7.4W |
13.1W |
| IES5028-4GS-2F |
8.7W |
14.4W |
| IES5028-4GS-4F |
10W |
15.7W |
| IES5028-4GS-8F |
12.6W |
18.3W |
| IES5028-4GS-12F |
15.2W |
20.9W |
| IES5028-4GS-16F |
17.8W |
23.5W |
| IES5028-4GS-20F |
19.4W |
24.4W |
| IES5028-4GS-24F |
22W |
26.2W |
|
| Environmental Limit |
Operating temperature range: -40~75℃
Storage temperature range: -40~85℃
Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic |
Housing: IP30 protection, metal
Installation: 19 inches rack mounting
Dimension (W x H x D): 441.6mm×207.9mm×44.6mm |
| Industrial Standard |
IEC61000-4-2 (ESD), Level 4
Air discharge: ±15kV
Contact discharge: ±8kV
IEC61000-4-4 (EFT), Level 4
Power supply: ±4kV
Ethernet interface: ±2kV
Relay: ±4kV
IEC61000-4-5 (Surge), Level 4
Power supply: common mode ±4kV, differential mode ±2kV
Ethernet interface: ±4kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
| Certification |
CE, FCC, RoHS |
| Warranty |
3 years |
Download
Datasheet
Quick Guide
Thông tin đặt hàng
| Available Models |
Gigabit SFP Slot |
100M Fiber Port |
100M Copper Port |
Power Supply |
| IES5028-4GS |
4 |
- |
24 |
100~240VAC |
| IES5028-4GS-2F |
4 |
2 |
22 |
| IES5028-4GS-4F |
4 |
4 |
20 |
| IES5028-4GS-8F |
4 |
8 |
16 |
| IES5028-4GS-12F |
4 |
12 |
12 |
| IES5028-4GS-16F |
4 |
18 |
8 |
| IES5028-4GS-20F |
4 |
20 |
4 |
| IES5028-4GS-24F |
|
24 |
- |
