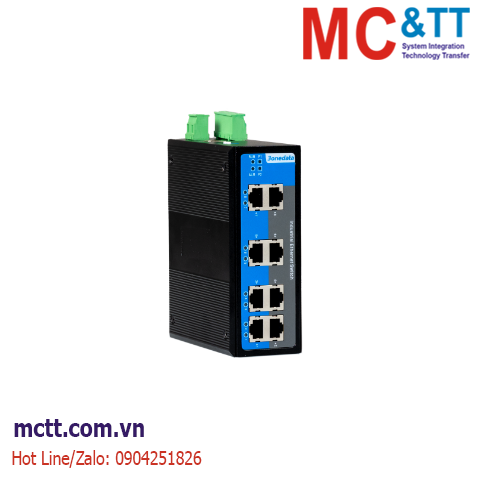

Switch công nghiệp 8 cổng Ethernet 3Onedata IES318-8T-2P48

Chia sẻ:
Mã sản phẩm: IES318-8T-2P48
Thương hiệu: 3onedata
Tình trạng:

8-port Unmanaged Industrial Ethernet Switch

Liên hệ
Mô tả

Switch công nghiệp 8 cổng Ethernet 3Onedata IES318-8T-2P48

IES318 là bộ chuyển mạch Ethernet công nghiệp Layer 2 không được quản lý 8 cổng 100M. Series này cung cấp 8 sản phẩm và hỗ trợ cổng Ethernet 100M và cổng quang 100M.

Nguồn điện đầu vào là hai mạch cấp điện độc lập có thể đảm bảo hoạt động bình thường của thiết bị khi một nguồn điện bị hỏng. Công tắc DIP có thể thực hiện cảnh báo cổng và cảnh báo nguồn điện. Khi nguồn điện hoặc cổng bị lỗi liên kết, đèn báo ALARM sẽ sáng và gửi báo động, trong khi đó, thiết bị báo động được kết nối với rơle sẽ gửi báo động để khắc phục sự cố hiện trường nhanh chóng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, giao thông đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.

Tính năng

  • Support 4 100M Ethernet copper ports and 4 100M Ethernet ports (optional fiber/copper ports)
  • Support relay alarm output
  • Support 9~60VDC dual power input and power supply nonpolarity
  • Support 220VAC/DC power supply input
  • Support -40~75℃ wide temperature operation

Thông số kỹ thuật

Standard & Protocol

IEEE 802.3 for 10Base-T

IEEE 802.3u for 100Base-TX and 100Base-X

Interface

Copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/Half Duplex Mode Self-Adaption, MDI/ MDI-X Autotunning

Fiber port: 100Base-X, optional SC/ST/FC

Alarm port: 2-pin 7.62mm pitch terminal blocks, supports 1 relay alarm output, and the current load capacity is 1A@24VDC or 0.5A@120VAC

Indicator

Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator

Switching Property

Transmission mode: store and forward

MAC address: 2K

Buffer: 1Mbit

Backplane bandwidth: 1.6G

Switch time delay: <10μs

Power Supply

DC power: 12/24/48VDC (9~60VDC), with dual power supplies, built-in overcurrent protection, supports nonpolarity

AC power: 220 VAC/DC (85~264VAC/DC), with built-in overcurrent protection

Power Consumption

Model

No-load

Full-load

IES318-4T4F-2P48

3.8W@48VDC

4.3W@48VDC

IES318-4T4F-P220

4.2W@220.6VAC

4.7W@221VAC

IES318-6T2F-2P48

2.2W@48VDC

3.0W@48VDC

IES318-6T2F-P220

2.6W@220.4VAC

3.3W@220VAC

IES318-7T1F-2P48

0.9W@48VDC

1.9W@48VDC

IES318-7T1F-P220

2.1W@220VAC

2.8W@220VAC

IES318-8T-2P48

0.9W@48VDC

1.9W@48VDC

IES318-8T-P220

1.2W@220VAC

2.0W@220VAC

Working Environment

Operating temperature: -40~75℃

Storage temperature:-40~85℃

Relative humidity: 5%~95% (no condensation)

Physical Characteristic

Housing: IP40 protection, high-strength corrugated metal

Installation: DIN-Rail or wall mounting

Dimension (W x H x D): 53mm×138mm×110mm

Weight: 670g

AC Product

Industrial Standard

IEC 61000-4-2 (ESD), Level 3

  • Air discharge: ±8kV
  • Contact discharge: ±6kV

IEC 61000-4-4 (EFT),Level3

  • Power supply: ±2kV
  • Ethernet port: ±1kV
  • Relay: ±2kV

IEC 61000-4-5 (Surge), Level 3

  • Power supply: common mode ±2kV, differential mode ±1kV
  • Ethernet port: common mode ±2kV, differential mode ±1kV
  • Relay: common mode ±2kV, differential mode ±1kV

Shock: IEC 60068-2-27

Free fall: IEC 60068-2-32

Vibration: IEC 60068-2-6

DC Product

Industrial Standard

IEC 61000-4-2 (ESD), Level 4

  • Air discharge: ± 15kV
  • Contact discharge: ±8kV

IEC 61000-4-4 (EFT),Level4

  • Power supply: ±4kV
  • Ethernet port: ±2kV
  • Relay: ±4kV

IEC 61000-4-5 (Surge),Level 4

  • Power supply: common mode±4kV, differential mode±2kV
  • Ethernet port: common mode±4kV, differential mode±2kV
  • Relay: common mode ±4kV, differential mode±2kV

Shock: IEC 60068-2-27

Free fall: IEC 60068-2-32

Vibration: IEC 60068-2-6

Authentication

CE, FCC, RoHS

Download

Datasheet

Quick Guide

Thông tin đặt hàng

Model

100M Copper Port

100M Fiber Port

Power Supply

IES318-4T4F-2P48

4

4

12/24/48VDC (9~60VDC) dual power supply

IES318-4T4F-P220

4

4

220VAC/DC (85~264VAC/DC)

IES318-6T2F-2P48

6

2

12/24/48VDC (9~60VDC) dual power supply

IES318-6T2F-P220

6

2

220VAC/DC (85~264VAC/DC)

IES318-7T1F-2P48

7

1

12/24/48VDC (9~60VDC) dual power supply

IES318-7T1F-P220

7

1

220VAC/DC (85~264VAC/DC)

IES318-8T-2P48

8

12/24/48VDC (9~60VDC) dual power supply

IES318-8T-P220

8

220VAC/DC (85~264VAC/DC)
