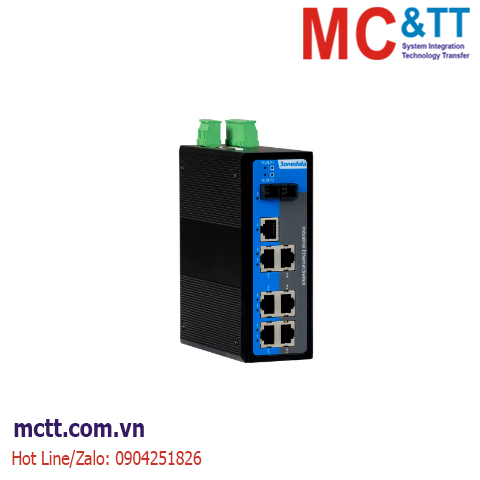

Switch công nghiệp 7 cổng Ethernet + 1 cổng quang 3Onedata IES318-7T1F-P220
IES318 là bộ chuyển mạch Ethernet công nghiệp Layer 2 không được quản lý 8 cổng 100M. Series này cung cấp 8 sản phẩm và hỗ trợ cổng Ethernet 100M và cổng quang 100M.
Nguồn điện đầu vào là hai mạch cấp điện độc lập có thể đảm bảo hoạt động bình thường của thiết bị khi một nguồn điện bị hỏng. Công tắc DIP có thể thực hiện cảnh báo cổng và cảnh báo nguồn điện. Khi nguồn điện hoặc cổng bị lỗi liên kết, đèn báo ALARM sẽ sáng và gửi báo động, trong khi đó, thiết bị báo động được kết nối với rơle sẽ gửi báo động để khắc phục sự cố hiện trường nhanh chóng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, giao thông đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Tính năng
- Support 4 100M Ethernet copper ports and 4 100M Ethernet ports (optional fiber/copper ports)
- Support relay alarm output
- Support 9~60VDC dual power input and power supply nonpolarity
- Support 220VAC/DC power supply input
- Support -40~75℃ wide temperature operation
Thông số kỹ thuật
|
Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX and 100Base-X |
|
Interface |
Copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/Half Duplex Mode Self-Adaption, MDI/ MDI-X Autotunning
Fiber port: 100Base-X, optional SC/ST/FC
Alarm port: 2-pin 7.62mm pitch terminal blocks, supports 1 relay alarm output, and the current load capacity is 1A@24VDC or 0.5A@120VAC |
|
Indicator |
Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator |
|
Switching Property |
Transmission mode: store and forward
MAC address: 2K
Buffer: 1Mbit
Backplane bandwidth: 1.6G
Switch time delay: <10μs |
|
Power Supply |
DC power: 12/24/48VDC (9~60VDC), with dual power supplies, built-in overcurrent protection, supports nonpolarity
AC power: 220 VAC/DC (85~264VAC/DC), with built-in overcurrent protection |
|
Power Consumption |
|
Model |
No-load |
Full-load |
|
IES318-4T4F-2P48 |
3.8W@48VDC |
4.3W@48VDC |
|
IES318-4T4F-P220 |
4.2W@220.6VAC |
4.7W@221VAC |
|
IES318-6T2F-2P48 |
2.2W@48VDC |
3.0W@48VDC |
|
IES318-6T2F-P220 |
2.6W@220.4VAC |
3.3W@220VAC |
|
IES318-7T1F-2P48 |
0.9W@48VDC |
1.9W@48VDC |
|
IES318-7T1F-P220 |
2.1W@220VAC |
2.8W@220VAC |
|
IES318-8T-2P48 |
0.9W@48VDC |
1.9W@48VDC |
|
IES318-8T-P220 |
1.2W@220VAC |
2.0W@220VAC |
|
|
Working Environment |
Operating temperature: -40~75℃
Storage temperature:-40~85℃
Relative humidity: 5%～95% (no condensation) |
|
Physical Characteristic |
Housing: IP40 protection, high-strength corrugated metal
Installation: DIN-Rail or wall mounting
Dimension (W x H x D): 53mm×138mm×110mm
Weight: 670g |
|
AC Product
Industrial Standard |
IEC 61000-4-2 (ESD), Level 3
- Air discharge: ±8kV
- Contact discharge: ±6kV
IEC 61000-4-4 (EFT),Level3
- Power supply: ±2kV
- Ethernet port: ±1kV
- Relay: ±2kV
IEC 61000-4-5 (Surge), Level 3
- Power supply: common mode ±2kV, differential mode ±1kV
- Ethernet port: common mode ±2kV, differential mode ±1kV
- Relay: common mode ±2kV, differential mode ±1kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
|
DC Product
Industrial Standard |
IEC 61000-4-2 (ESD), Level 4
- Air discharge: ± 15kV
- Contact discharge: ±8kV
IEC 61000-4-4 (EFT),Level4
- Power supply: ±4kV
- Ethernet port: ±2kV
- Relay: ±4kV
IEC 61000-4-5 (Surge),Level 4
- Power supply: common mode±4kV, differential mode±2kV
- Ethernet port: common mode±4kV, differential mode±2kV
- Relay: common mode ±4kV, differential mode±2kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
|
Authentication |
CE, FCC, RoHS |
Download
Datasheet
Quick Guide
Thông tin đặt hàng
|
Model |
100M Copper Port |
100M Fiber Port |
Power Supply |
|
IES318-4T4F-2P48 |
4 |
4 |
12/24/48VDC (9~60VDC) dual power supply |
|
IES318-4T4F-P220 |
4 |
4 |
220VAC/DC (85~264VAC/DC) |
|
IES318-6T2F-2P48 |
6 |
2 |
12/24/48VDC (9~60VDC) dual power supply |
|
IES318-6T2F-P220 |
6 |
2 |
220VAC/DC (85~264VAC/DC) |
|
IES318-7T1F-2P48 |
7 |
1 |
12/24/48VDC (9~60VDC) dual power supply |
|
IES318-7T1F-P220 |
7 |
1 |
220VAC/DC (85~264VAC/DC) |
|
IES318-8T-2P48 |
8 |
— |
12/24/48VDC (9~60VDC) dual power supply |
|
IES318-8T-P220 |
8 |
— |
220VAC/DC (85~264VAC/DC) |
