Switch công nghiệp 6 cổng Ethernet + 2 cổng quang (Single-mode, Dual Fiber, SC, 40KM) 3Onedata IES318-2F-S-SC-40KM

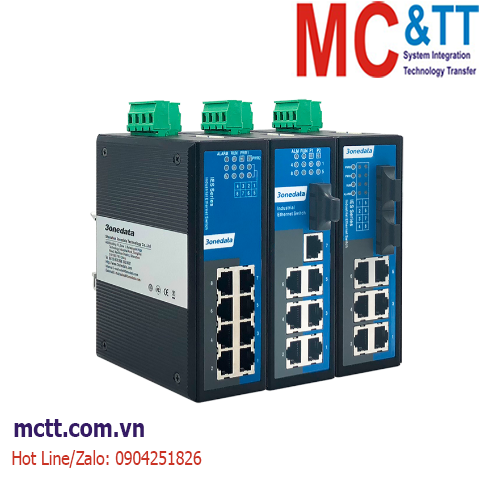

Series IES318 là thiết bị chuyển mạch Ethernet công nghiệp 8 cổng 100M lớp 2 không được quản lý. Sê-ri này bao gồm 3 model khác nhau với tùy chọn cổng đồng và cáp quang 100M. Sản phẩm hỗ trợ gắn DIN-Rail và gắn tường, có thể đáp ứng các yêu cầu của các cảnh ứng dụng khác nhau.
Nguồn điện đầu vào là hai mạch cấp điện độc lập có thể đảm bảo hoạt động bình thường của thiết bị khi một nguồn điện bị hỏng. Công tắc DIP có thể thực hiện cảnh báo cổng và cảnh báo nguồn điện. Khi nguồn điện hoặc cổng bị lỗi liên kết, đèn báo ALARM sẽ sáng và gửi báo động, trong khi đó, thiết bị báo động được kết nối với rơle sẽ gửi báo động để khắc phục sự cố hiện trường nhanh chóng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, giao thông đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Tính năng
- Hỗ trợ 6/7/8 cổng Ethernet 100M và 2/1/0 cổng quang 100M tùy chọn
- Hỗ trợ đầu ra báo động rơle
- Hỗ trợ đầu vào nguồn kép 12~48VDC
- Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for10Base-T
IEEE 802.3u for 100Base-TX and 100Base-FX |
| Interface |
Copper port: 10/100Base-T(X)RJ45, Automatic Flow Control, Full/Half Duplex Mode Self-adaption, MDI/MDI-X Autotunning
Fiber port: 100Base-FX，SC/ST/FC optional
Alarm port: 2-pin 7.62mm pitch terminal blocks, support 1 relay alarm output, current carrying capacity 1A@24VDC or 0.5A@120VAC |
| LED Indicator |
Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator |
| Switch Property |
Transmission mode: store and forward
MAC address: 2K
Packet buffer size: 1Mbit
Backplane bandwidth: 1.6G
Switch time delay: <10μs |
| Power Supply |
12~48VDC, 4-pin 7.62mm pitch terminal blocks
Dual power supply redundancy, non-polarity, reverse connection protection |
| Power Consumption |
| Available Models |
No-load @24VDC |
Full-load @24VDC |
| IES318 |
1.51W |
2.23W |
| IES318-1F |
1.75W |
3.12W |
| IES318-2F |
3.58W |
4.25W |
|
| Working Environment |
Operating temperature: -40~75℃
Storage temperature: -40~85℃
Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic |
Housing: IP30 protection, metal
Installation: DIN-Rail mounting
Dimension (W x H x D): 53mm×136mm×105mm
Weight: 900g |
| Industrial Standard |
IEC 61000-4-2 (ESD), Level 4
Air discharge: ±15kV
Contact discharge: ±8kV
IEC 61000-4-3 (RS), Level 3
Test level: 10V/m
Frequency range: 80MHz-1GHz
IEC 61000-4-4 (EFT), Level 4
Power supply; ±4kV
Ethernet port: ±2kV
Relay: ±4kV
IEC 61000-4-5 (Surge), Level 4
Power supply: common mode±4kV, differential mode±2kV
Ethernet port: ±4kV
Relay：common mode±4kV, differential mode±2kV
IEC 61000-4-6 (CS), Level 3
Test level: 10V
Frequency range: 150kHz-80MHz
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
| Certification |
CE, FCC, RoHS, UL61010 |
| Warranty |
3 years |
Download
Datasheet
Quick Guide
Thông tin đặt hàng
2*100Base-FX (Dual fiber, Single-mode, SC, 40KM) + 6*10/100Baes-T(X) (RJ45), dual power supply:12～48VDC
