Switch công nghiệp 7 cổng Ethernet + 1 cổng quang (Single-mode, Dual Fiber, SC, 60KM) 3Onedata IES318-1F-S-SC-60KM

Chia sẻ:
Mã sản phẩm: IES318-1F-S-SC-60KM
Thương hiệu: 3onedata
Tình trạng:

8-port 100M Unmanaged Industrial Ethernet Switch

Liên hệ
Mô tả

Switch công nghiệp 7 cổng Ethernet + 1 cổng quang (Single-mode, Dual Fiber, SC, 60KM) 3Onedata IES318-1F-S-SC-60KM

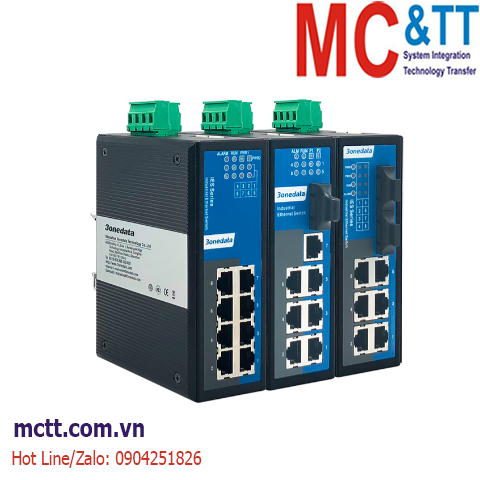

Series IES318 là thiết bị chuyển mạch Ethernet công nghiệp 8 cổng 100M lớp 2 không được quản lý. Sê-ri này bao gồm 3 model khác nhau với tùy chọn cổng đồng và cáp quang 100M. Sản phẩm hỗ trợ gắn DIN-Rail và gắn tường, có thể đáp ứng các yêu cầu của các cảnh ứng dụng khác nhau.

Nguồn điện đầu vào là hai mạch cấp điện độc lập có thể đảm bảo hoạt động bình thường của thiết bị khi một nguồn điện bị hỏng. Công tắc DIP có thể thực hiện cảnh báo cổng và cảnh báo nguồn điện. Khi nguồn điện hoặc cổng bị lỗi liên kết, đèn báo ALARM sẽ sáng và gửi báo động, trong khi đó, thiết bị báo động được kết nối với rơle sẽ gửi báo động để khắc phục sự cố hiện trường nhanh chóng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, giao thông đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.

Tính năng

  • Hỗ trợ 6/7/8 cổng Ethernet 100M và 2/1/0 cổng quang 100M tùy chọn
  • Hỗ trợ đầu ra báo động rơle
  • Hỗ trợ đầu vào nguồn kép 12~48VDC
  • Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃

Thông số kỹ thuật

Standard & Protocol

IEEE 802.3 for10Base-T

IEEE 802.3u for 100Base-TX and 100Base-FX

Interface

Copper port: 10/100Base-T(X)RJ45, Automatic Flow Control, Full/Half Duplex Mode Self-adaption, MDI/MDI-X Autotunning

Fiber port: 100Base-FX,SC/ST/FC optional

Alarm port: 2-pin 7.62mm pitch terminal blocks, support 1 relay alarm output, current carrying capacity 1A@24VDC or 0.5A@120VAC

LED Indicator Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator
Switch Property

Transmission mode: store and forward

MAC address: 2K

Packet buffer size: 1Mbit

Backplane bandwidth: 1.6G

Switch time delay: <10μs

Power Supply

12~48VDC, 4-pin 7.62mm pitch terminal blocks

Dual power supply redundancy, non-polarity, reverse connection protection

Power Consumption
Available Models No-load @24VDC Full-load @24VDC
IES318 1.51W 2.23W
IES318-1F 1.75W 3.12W
IES318-2F 3.58W 4.25W
Working Environment

Operating temperature: -40~75℃

Storage temperature: -40~85℃

Relative humidity: 5%~95% (no condensation)

Physical Characteristic Housing: IP30 protection, metal

Installation: DIN-Rail mounting

Dimension (W x H x D): 53mm×136mm×105mm

Weight: 900g

Industrial Standard

IEC 61000-4-2 (ESD), Level 4
Air discharge: ±15kV
Contact discharge: ±8kV

IEC 61000-4-3 (RS), Level 3
Test level: 10V/m
Frequency range: 80MHz-1GHz

IEC 61000-4-4 (EFT), Level 4
Power supply; ±4kV
Ethernet port: ±2kV
Relay: ±4kV

IEC 61000-4-5 (Surge), Level 4
Power supply: common mode±4kV, differential mode±2kV
Ethernet port: ±4kV
Relay:common mode±4kV, differential mode±2kV

IEC 61000-4-6 (CS), Level 3
Test level: 10V
Frequency range: 150kHz-80MHz

Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6

Certification CE, FCC, RoHS, UL61010
Warranty 3 years

Download

Datasheet

Quick Guide

Thông tin đặt hàng

  • IES318-1F(SSC60KM)

1*100Base-FX (Dual fiber, Single-mode, SC, 60KM) + 7*10/100Baes-T(X) (RJ45), dual power supply:12~48VDC
