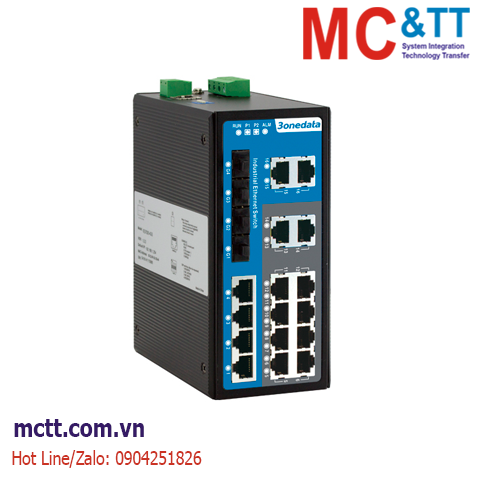

IES3020-4GS là switch công nghiệp (Industrial Ethernet Switch) 16 cổng Ethernet 10Base-T/100Base-TX và 4 cổng Gigabit 1000Base-X SFP slot layer 2 không quản lý. Thiết bị hỗ trợ điều khiển luồng tự động, chế độ full/half duplex và tự thích nghi MDI/MDI-X. Nó xây dựng trong thiết kế công nghiệp tiêu chuẩn, tất cả thành phần được dựa trên lớp công nghiệp, không quạt, tiêu thụ ít, có thể phù hợp với nhiều loại yêu cầu của ngành công nghiệp để đạt được độ tin cậy cao.
Đầu vào nguồn điện là hai mạch cấp nguồn độc lập, có thể đảm bảo thiết bị hoạt động bình thường khi một trong các nguồn điện bị hỏng. Công tắc DIP có thể đạt được báo động cấp điện, kiểm soát dòng chảy và triệt tiêu bão. Khi liên kết nguồn điện xảy ra lỗi, đèn báo ALARM sẽ sáng và gửi báo động, trong khi đó, thiết bị báo động được kết nối với rơle sẽ gửi báo động để khắc phục sự cố nhanh chóng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, hàng không vũ trụ, sản xuất thông minh, dự án quân sự và các lĩnh vực công nghiệp khác.
Tính năng
- Support 4 Gigabit fiber ports (SFP slots), 16 100M fiber and copper ports optional
- Support dual power supply input, input voltage: 12~48VDC
- Support -40~75℃ wide operating temperature range
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX and 100Base-FX
IEEE 802.3z for 1000Base-X
IEEE 802.3x for Flow Control |
| Interface |
Copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning
Fiber port: 100Base-FX, SC/ST/FC optional
SFP slot: 1000Base-SFP
Alarm port: 2-pin 7.62mm pitch terminal blocks, support 1 relay alarm output, current carrying capacity 5A@30VDC or 10A@125VAC |
| Switch Property |
Transmission mode: store and forward
MAC address: 8K
Packet buffer size: 3Mbit
Backplane bandwidth: 12.8G
Switch time delay: < 10μs |
| LED indicator |
Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator |
| Power Requirement |
12~48VDC, 4-pin 7.62mm pitch terminal blocks
Dual power supply redundancy, reverse polarity protection, nonpolarity
Support 4A overcurrent protection |
| Mechanical |
Housing: IP40 protection, metal
Installation: DIN-Rail mounting
Dimension (W x H x D): 70mm×160mm×130mm |
| Environmental |
Operating Temperature: -45°C to 75°C
Storage Temperature: -45°C to 85°C
Relative Humidity: 10 to 95% (non-condensing) |
| Standard |
IEC 61000-4-2 (ESD), Level 4
- Air discharge: ±15kV
- Contact discharge: ±8kV
IEC 61000-4-4 (EFT), Level 4
- Power supply; ±4kV
- Ethernet port: ±2kV
- Relay: ±4kV
IEC 61000-4-5 (Surge), Level 2
- Power supply: common mode ±1kV, differential mode ±500V
- Ethernet port: ±2kV
- Relay：common mode ±1kV, differential mode ±500V
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
| Certification |
CE, FCC, RoHS |
Download
Datasheet
Quick Guide
Thông tin đặt hàng
4*1000M SFP(SFP slot) + 16*10/100Baes-T(X) (RJ45), dual power supply: 12～48VDC
