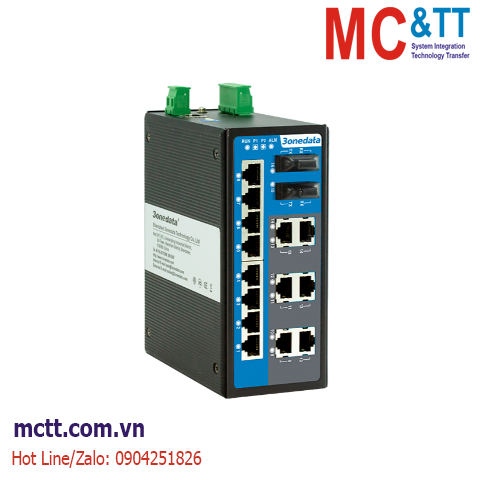

Switch công nghiệp 14 cổng Ethernet + 2 cổng quang 3Onedata IES3016-2F

Chia sẻ:
Mã sản phẩm: IES3016-2F
Thương hiệu: 3onedata
Tình trạng:

16-port 100M Unmanaged Industrial Ethernet Switch

Liên hệ
Mô tả

Switch công nghiệp 14 cổng Ethernet + 2 cổng quang 3Onedata IES3016-2F

IES3016 series là thiết bị chuyển mạch Ethernet công nghiệp layer 2 không được quản lý với 16 cổng 100M. Sản phẩm được thiết kế lắp dạng Din rail, với tùy chọn nhiều cổng Ethernet hoặc cổng quang 100M.

Đầu vào nguồn điện là hai mạch cấp nguồn độc lập, có thể đảm bảo thiết bị hoạt động bình thường khi một trong các nguồn điện bị hỏng. Công tắc DIP có thể đạt được báo động cấp điện, kiểm soát dòng chảy và triệt tiêu bão. Khi nguồn điện xảy ra lỗi liên kết, đèn báo ALARM sẽ sáng và gửi báo động, trong khi đó, thiết bị báo động được kết nối với rơle sẽ gửi báo động để khắc phục sự cố nhanh chóng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.

Tính năng

  • Hỗ trợ 8/10/12/14/16 cổng đồng 100M, 2/4/6/8 cổng cáp quang 100M tùy chọn
  • Hỗ trợ đầu vào nguồn kép, điện áp đầu vào: 12~48VDC
  • Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃

Thông số kỹ thuật

Standard & Protocol IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX and 100Base-FX
IEEE 802.3x for Flow Control
Interface

Copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode Self-adaption, MDI/MDI-X Autotunning

Fiber port: 100Base-FX, SC/ST/FC optional

Alarm port: 2-pin 7.62mm pitch terminal blocks, support 1 relay alarm output, current carrying capacity 5A@30VDC or 10A@125VAC

LED Indicator Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator
Switch Property Transmission mode: store and forward
MAC address: 8K
Packet buffer size: 3Mbit
Backplane bandwidth: 12.8G
Switch time delay: < 10μs
Power Supply

12~48VDC, 4-pin 7.62mm pitch terminal blocks
Dual power supply redundancy, reverse polarity protection, nonpolarity
Support 4A overcurrent protection

Power Consumption

No-load: 10.18W@24VDC

Full-load: 12.26W@24VDC

Environmental Limit Operating temperature range: -40~75℃
Storage temperature range: -40~85℃
Relative humidity: 5%~95% (no condensation)
Physical Characteristic Housing: IP40 protection, high-intensity corrugated metal
Installation: DIN-Rail mounting
Dimension (W x H x D): 70mm×160mm×130mm
Industrial Standard

IEC 61000-4-2 (ESD), Level 4
Air discharge: ±15kV
Contact discharge: ±8kV

IEC 61000-4-4 (EFT), Level 4
Power supply: ±4kV
Ethernet interface: ±2kV
Relay: ±4kV

IEC 61000-4-5 (Surge), Level 3
Power supply: common mode ±2kV, differential mode ±1kV
Ethernet interface: ±2kV
Relay: common mode ±2kV, differential mode ±1kV

Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6

Certification CE, FCC, RoHS
Warranty 3 years

Download

Datasheet

Quick Guide

Thông tin đặt hàng

Available Models 100M Fiber Port 100M Copper Port Power Supply
IES3016 - 16

12~48VDC dual power supply

IES3016-2F 2 14
IES3016-4F 4 12
IES3016-6F 6 10
IES3016-8F 8 8
