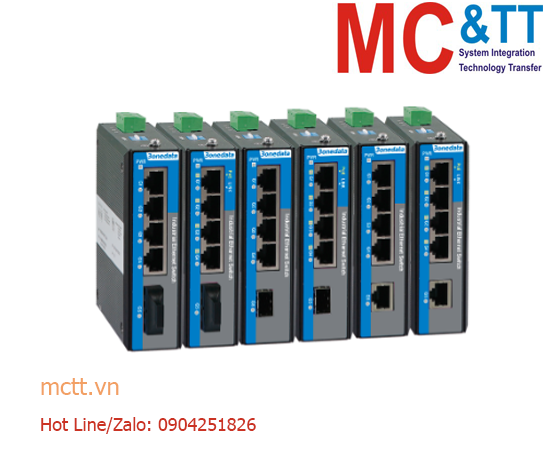

Switch công nghiệp 4 cổng Gigabit Ethernet + 1 cổng Gigabit SFP 3Onedata IES2305-4GT1GS-P220
IES2305 Series cung cấp nhiều tùy chọn với: cổng Gigabit Ethernet, cổng Gigabit quang 1000M và cổng Gigabit Ethernet PoE đi kèm là nguồn cấp 220VAC hoặc 12 ~ 48VDC và 48VDC PoE.
DIP switch có thể thực hiện các chức năng như khung jumbo, one-key VLAN và flow control. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp và nhiệt độ và điện áp rộng, đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt và phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, giao thông đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Tính năng
- Hỗ trợ 5 cổng Gigabit PoE/Non-PoE cáp quang/đồng tùy chọn
- Cổng PoE đơn có thể cung cấp công suất đầu ra lên tới 30W
- Sản phẩm PoE hỗ trợ đầu vào nguồn POE 48VDC
- Sản phẩm không có PoE hỗ trợ đầu vào nguồn 100~240VAC/12~48VDC tùy chọn
- Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX and 100BaseFX
IEEE 802.3z for 1000Base-X
IEEE 802.3ab for 1000Base-T
IEEE 802.3x for Flow Control
IEEE 802.1Q for VLAN
IEEE 802.3af for PoE
IEEE 802.3at for PoE+ |
| PoE |
The maximum power of PoE port: 30W
The power supply pin of PoE: V+, V+, V-, V- correspond to Pin 1, 2, 3, 6 |
| Interface |
Gigabit copper port: 10/100/1000Base-T(X), RJ45, Automatic Flow Control, Full/Half Duplex Mode, MDI/MDI-X Autotunning
Gigabit fiber port: 1000Base-FX, optional SC/ST/FC
Gigabit SFP: 1000 Base-X SFP
Gigabit POE copper port: 10/100/1000 Base-T(X) RJ45, automatic flow control, full/half duplex mode, MDI/ MDI-X autotunning, POE port, output power of 15W or 30W. |
| Indicator |
Port Indicator, Power Supply Indicator, PoE Indicator |
| Switch Property |
MAC address: 2K
Backplane bandwidth: 9.125G
Transmission mode: store and forward
Switch time delay: <10μs |
| Power Supply |
Optional AC/DC power supply, 12~ 48VDC, 48VDC PoE or 220VAC3-pin 7.62mm pitch terminal blocks |
| Power Consumption |
| Available Models |
No-load @48VDC |
Full-load @48VDC |
| IES2305-4GP1GT-P48 |
≤1.4W |
≤100.6W |
| IES2305-4GP1GS-P48 |
≤1.4W |
≤100.6W |
|
| Working Environment |
Operating temperature: -40~75℃
Storage temperature: -40~85℃
Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic |
Housing: IP40 protection, metal
Installation: DIN-Rail mounting
Dimension (W x H x D): 35mm×110mm×95mm
Weight: ≤ 367g |
| Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 4
- Air discharge: ±15kV
- Contact discharge: ±8kV
IEC 61000-4-4 (EFT, electrical fast transient), Level 4
- Power supply: ±4kV
- Signal: ±2kV
IEC 61000-4-5 (Surge), Level 4
- Power supply: differential mode±2kV, common mode±4kV
- Signal: differential mode±2kV, common mode±4kV
Shock: IEC 60068- 2- 27
Free fall: IEC 60068- 2- 32
Vibration: IEC 60068- 2- 6 |
| Certification |
CE, FCC, RoHS |
| Warranty |
3 years |
Download
Datasheet
Quick Guide
Thông tin đặt hàng
| Available Models |
Gigabit Copper Port |
Gigabit Fiber Port |
Gigabit SFP |
Gigabit PoE Copper Port |
Power Supply |
| IES2305-5GT-P48 |
5 |
– |
– |
– |
12~48VDC |
| IES2305-4GT1GF-P48 |
4 |
1 |
– |
– |
| IES2305-4GT1GS-P48 |
4 |
– |
1 |
– |
| IES2305-5GT-P220 |
5 |
– |
– |
– |
100~240VAC |
| IES2305-4GT1GF-P220 |
4 |
1 |
– |
– |
| IES2305-4GT1GS-P220 |
4 |
– |
1 |
– |
| IES2305-4GP1GT-P48 |
1 |
– |
– |
4 |
48VDC PoE |
| IES2305-4GP1GS-P48 |
– |
– |
1 |
4 |
| IES2305-4GP1GF-P48 |
– |
1 |
– |
4 |
