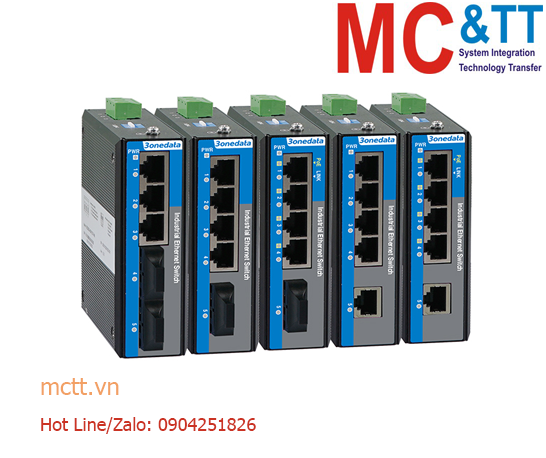

IES2105-3T2F(MST2KM)-P48 là switch công nghiệp (Industrial Ethernet Switch) 3 cổng Ethernet + 2 cổng quang (2 sợi quang, Multi-mode, ST, 2KM) không quản lý của hãng 3Onedata, được phân phối và bảo hành chính hãng bởi MC&TT tại thị trường Việt Nam.
IES2105-3T2F(MST2KM)-P48 có DIP switch có thể thực hiện các chức năng như khung jumbo, one-key VLAN và flow control. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp và nhiệt độ và điện áp rộng, đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt và phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, giao thông đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Tính năng
- Hỗ trợ 5 cổng cáp quang/đồng 100M PoE/Non-PoE tùy chọn
- Cổng PoE đơn có thể cung cấp công suất đầu ra lên tới 30W
- Sản phẩm PoE hỗ trợ đầu vào nguồn POE 48VDC
- Sản phẩm không có PoE hỗ trợ đầu vào nguồn 220VAC/12~48VDC tùy chọn
- Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX and 100BaseFX
IEEE 802.3x for Flow Control
IEEE 802.1Q for VLAN
IEEE 802.3af for PoE
IEEE 802.3at for PoE+ |
| PoE |
The maximum power of PoE port: 30WThe power supply pin of PoE: V+, V+, V-, V- correspond to Pin 1, 2, 3, 6 |
| Interface |
100M copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/ MDI-X Autotunning
100M fiber port: 100Base-FX, optional SC/ST/FC
100M POE copper port: 10/100Base-T(X) RJ45, automatic flow control, full/half duplex mode, MDI/ MDI-X autotunning, POE port, output power of 15W or 30W. |
| Indicator |
Port Indicator, Power Supply Indicator, PoE Indicator |
| Switch Property |
MAC address: 2K
Backplane bandwidth: 1G
Transmission mode: store and forward
Switch time delay: <10μs |
| Power Supply |
Optional AC/DC power supply, 12~ 48VDC, 48VDC PoE or 220VAC3-pin 7.62mm pitch terminal blocks |
| Power Consumption |
| Available Models |
No-load @48VDC |
Full-load @48VDC |
| IES2105-5T-P48 |
≤0.96W |
≤1.4W |
| IES2105-4P1F-P48 |
≤2W |
≤110W |
|
| Working Environment |
Operating temperature: -40~75℃Storage temperature: -40~85℃Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic |
Housing: IP40 protection, metal
Installation: DIN-Rail mounting
Dimension (W x H x D): 35mm×110mm×95mm
Weight
- IES2105-5T-P48, IES2105-5T-P220: 356g
- IES2105-4P1F-P48, IES2105-4P1F-P220: 384g
- IES2105-4T1F-P220: 375g
- IES2105-3T2F-P48, IES2105-3T2F-P220: 355g
|
| Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 4
- Air discharge: ±15kV
- Contact discharge: ±8kV
IEC 61000-4-4 (EFT, electrical fast transient), Level 4
- Power supply: ±4kV
- Signal: ±2kV
IEC 61000-4-5 (Surge), Level 4
- Power supply: differential mode±2kV, common mode±4kV
- Signal: differential mode±2kV, common mode±4kV
Shock: IEC 60068- 2- 27
Free fall: IEC 60068- 2- 32
Vibration: IEC 60068- 2- 6 |
| Certification |
CE, FCC, RoHS |
| Warranty |
3 years |
Download
Datasheet
Quick Guide
Thông tin đặt hàng
3*10/100Base-T(X) + 2*100Base-FX (ST Connector, Multi Mode, Dual Fiber, 2Km, single power supply 12-48VDC, DIN-Rail
