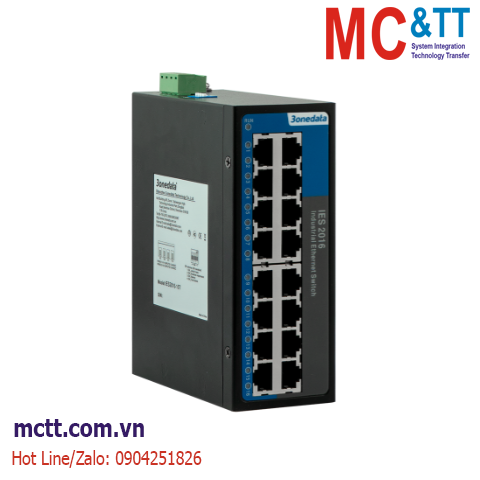

Switch công nghiệp 16 cổng Ethernet 3Onedata IES2016-16T-P220
IES2016-16T series là thiết bị chuyển mạch Ethernet công nghiệp layer 2 không được quản lý với 16 cổng Ethernet. Công tắc DIP có thể đạt được khả năng kiểm soát dòng chảy và triệt tiêu bão. Phần cứng sử dụng công nghệ không quạt, mức tiêu thụ điện năng thấp và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắt khe đối với EMC. Nó có thể được sử dụng rộng rãi trong giao thông đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Tính năng
- Hỗ trợ 16 cổng đồng 100M
- Hỗ trợ nguồn điện AC/DC tùy chọn và dự phòng nguồn điện kép DC
- Điện áp đầu vào: 12~48VDC hoặc 100~240VAC
- Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3x for Flow Control |
| Interface |
Copper port: 10/100Base-T(X), RJ45, Full/Half Duplex Mode, MDI/MDI-X Autotunning |
| LED Indicator |
Running Indicator, Power Supply Indicator, Port Indicator，Alarm Indicator(Reserved) |
| Switch Property |
Transmission mode: store and forward
MAC address: 8K
Backplane bandwidth: 3.2G
Switch time delay: < 10μs |
| Power Supply |
This series product has two optional power supply solutions:
Solution 1
Power supply range: 12~48VDC
Connection method: 4-pin 5.08mm pitch terminal blocks
Power supply quantity: dual power supply redundancy backup
Connection protection: non-polarity
Over-current protection: 3A
Solution 2
Power supply input: 220VAC (100~240VAC)
Connection method: 4-pin 5.08mm pitch terminal blocks (power supply occupies 2 pins)
Over-current protection: 2A |
| Power Consumption |
No-load: 0.7W@220VAC
Full-load: 2.6W@220VAC |
| Environmental Limit |
Operating temperature range: -40~75℃
Storage temperature range: -40~85℃
Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic |
Housing: IP40 protection, high-intensity corrugated metal
Installation: DIN-Rail mounting
Dimension (W x H x D): 53mm×138mm×110mm |
| Industrial Standard |
IEC 61000-4-2 (ESD), Level 4
Air discharge: ±15kV
Contact discharge: ±8kV
IEC 61000-4-4 (EFT), Level 4
Power supply: ±4kV
Ethernet interface: ±2kV
Relay: ±4kV
IEC 61000-4-5 (Surge), Level 3
Power supply: common mode ±2kV, differential mode ±1kV
Ethernet interface: ±2kV
Relay: common mode ±2kV, differential mode ±1kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
| Certification |
CE, FCC, RoHS |
| Warranty |
3 years |
Download
Datasheet
Quick Guide
Thông tin đặt hàng
| Available Models |
100M Copper Port |
Power Supply |
| IES2016-16T-2P48 |
16 |
Dual power supply 12~48VDC |
| IES2016-16T-P220 |
16 |
220VAC |
