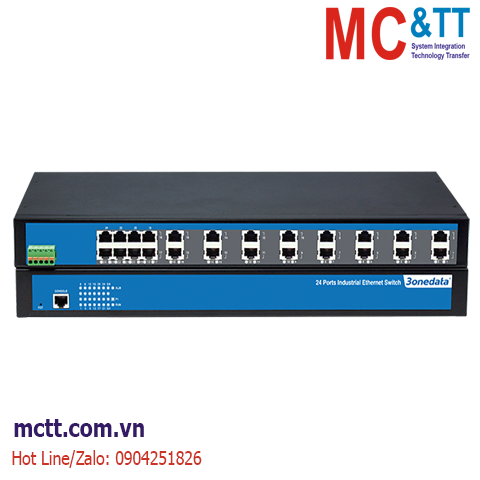

Switch công nghiệp 24 cổng Ethernet 3Onedata IES1024
IES1024 series là thiết bị chuyển mạch Ethernet công nghiệp layer 2 không được quản lý với 24 cổng 100M. Sản phẩm có nhiều model tùy chọn với các cổng Ethernet và cổng quang 100M khác nhau. Thiết kế rack mounting, 1U, 19 inch có thể đáp ứng các yêu cầu của các cảnh khác nhau.
Sản phẩm phù hợp với tiêu chuẩn FCC, CE và áp dụng thiết kế công nghiệp cấp 4. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Tính năng
- Hỗ trợ tối đa 24 cổng Ethernet cáp quang và đồng tùy chọn
- Nguồn điện đầu vào 100~240VAC
- Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX and 100Base-FX |
| Interface |
Copper port: 10/100Base-TX, RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning
Fiber port: 100Base-FX |
| LED Indicator |
Running Indicator, Port Indicator, Power Supply Indicator |
| Switch Property |
Transmission mode: store and forward
MAC address: 8K
Packet buffer size: 3Mbit
Backplane bandwidth: 12.8G
Switch time delay: <10μs |
| Power Supply |
100~240VAC |
| Power Consumption |
| Model |
No-load (@220VAC) |
Full-load (@220VAC) |
| IES1024 |
6.9W |
9.4W |
| IES1024-2F |
8.2W |
10.7W |
| IES1024-4F |
9.5W |
12W |
| IES1024-8F |
12.1W |
14.6W |
| IES1024-12F |
14.7W |
17.2W |
| IES1024-16F |
17.3W |
19.8W |
| IES1024-20F |
18.8W |
20.4W |
| IES1024-24F |
21.4W |
23W |
|
| Environmental Limit |
Operating temperature range: -40~75℃
Storage temperature range: -40~85℃
Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic |
Housing: IP30 protection, metal
Installation: 19 inches rack mounting
Dimension (W x H x D): 441.6mm×44.6mm×207.9mm |
| Industrial Standard |
IEC61000-4-2 (ESD), Level 4
Air discharge: ±15kV
Contact discharge: ±8kV
IEC61000-4-4 (EFT), Level 4
Power supply: ±4kV
Ethernet interface: ±2kV
Relay: ±4kV
IEC61000-4-5 (Surge), Level 4
Power supply: common mode ±4kV, differential mode ±2kV
Ethernet interface: ±4kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
| Certification |
CE, FCC, RoHS |
| Warranty |
3 years |
Download
Datasheet
Quick Guide
Thông tin đặt hàng
| Available Models |
100M Fiber Port |
100M Copper Port |
Power Supply |
| IES1024 |
- |
24 |
100~240VAC |
| IES1024-2F |
2 |
22 |
| IES1024-4F |
4 |
20 |
| IES1024-8F |
8 |
16 |
| IES1024-12F |
12 |
12 |
| IES1024-16F |
18 |
8 |
| IES1024-20F |
20 |
4 |
| IES1024-24F |
24 |
- |
