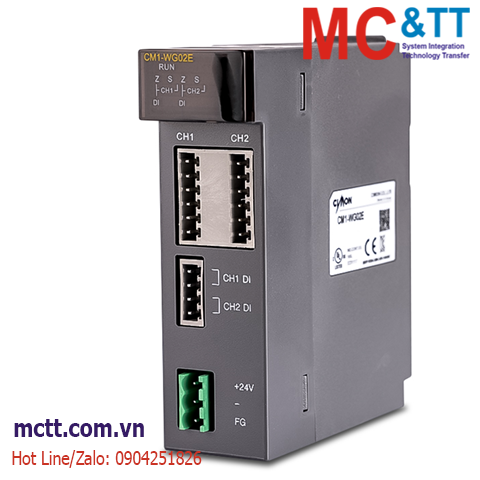

Module 2 đầu vào Load Cell Cimon CM1-WG02E
Tính năng
- WG02C cho phép đo chính xác
– Phần vượt quá là không thể đo lường khi đầu ra của load cell kết thúc 2mV / V
- WG02D cho phép đo nhanh và liên tục/ động với độ chính xác cao
– Đo liên tục trong khoảng thời gian lên tới 0,2 giây theo hệ thống
– Đo động bằng cách lấy 24 DC đầu vào bên ngoài
- WG02E được thiết kế để đo đầu ra của load cell lên đến 3.6mV / V.
- Một mô-đun duy nhất có thể nhận được 2 hoặc 4 kênh đầu vào load cell.
- Tương thích với các lĩnh vực khác nhau như Unload Scale, Bin Scale, Trộn Scale, Filling Scale (Bao bì), v.v.
- Chuyển đổi AD sigma-delta 24 bit cung cấp các giá trị kỹ thuật số có độ phân giải cao.
Thông số kỹ thuật
| Item |
CM1-WG02C |
CM1-WG02D |
CM1-WG02E |
| Channel |
2 Channel |
2 Channel |
2 Channel |
| Load Call |
Strain Gauge Method |
| Insulation Method |
Photo-Coupler |
| Power |
DC24V |
Load Cell Approval
Voltage |
Max. 350Ω cell of 16 parallel connections are available for each channel (DC 5 V ±5%) |
A/D Conversion
Method |
Sigma Delta |
| Max. Output of Load Cell |
2mV/V |
2mV/V |
3.6mV/V |
| Max. Resolving Power |
1/40,000 |
1/40,000 |
1/40,000 |
A/D Conversion Speed
(Each Channel) |
1,000 times/sec
(Standard) |
1,000 times/sec
(Dynamic measurement) |
1,000 times/sec
(Wide Range) |
Thông tin đặt hàng
2 Ch, Strainguage, Resolution 1/40000, 3.6mV/V (Wide Range)
Tài liệu
Catalog + Manual
Phần mềm lập trình PLC
