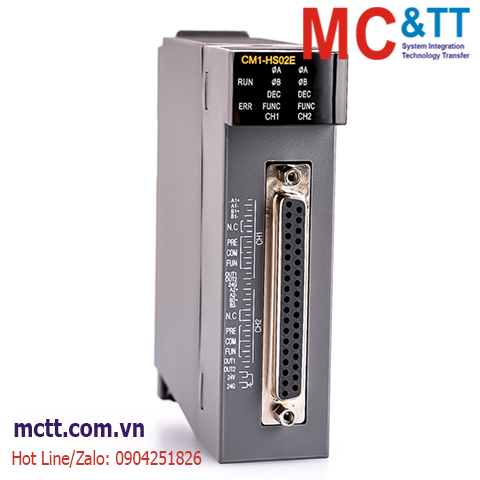

Module 2 kênh bộ đếm tốc độ cao HSC Cimon CM1-HS02E-24

Module 2 kênh bộ đếm tốc độ cao HSC Cimon CM1-HS02E-24

Tính năng

• Mô-đun bộ đếm tốc độ cao có thể đếm một loạt các xung tốc độ cao (-2147483648 ~ 2147483647). Giá trị đếm được lưu trong bộ nhớ đệm dưới dạng giá trị nhị phân 32 bit đã ký.
• Loại đầu vào xung có thể được chọn.
  – 1 Phase Input 1 Multiplication (Tăng / giảm số lượng theo cài đặt phần mềm)
  – 1 Phase Input 2 Multiplication (Tăng / giảm số lượng theo cài đặt phần mềm
  – CW (Theo chiều kim đồng hồ) / CCW (Ngược chiều kim đồng hồ)

•   – 2 Phase Input 1 Multiplication
  – 2 Phase Input 2 Multiplication
  – 2 Phase Input 4 Multiplication

• Loại đếm cũng có thể được chọn.
  – Đếm tuyến tính: Phạm vi từ -2,147,483,648 đến 2,147,483,647. Đếm ngoài phạm vi gây ra tràn.
  – Đếm vòng: Đếm liên tục giữa giá trị tối thiểu và tối đa.
• ‘ So sánh chức năng Đầu ra ‘ (2 đầu ra trong mỗi kênh)
  – Hàm này được sử dụng để so sánh giá trị đếm hiện tại với giá trị so sánh. Đầu ra được so sánh có thể chuyển đổi giữa ON và OFF theo điều kiện.
• Mô-đun này cung cấp các chức năng ‘ Count’ như được liệt kê dưới đây:
  – Count Latch – Sampling Count – Periodic Pulse Count – Count Disable
• Chức năng ‘Preset’ và ‘Enable Count’ có thể được vận hành bằng cách đưa ra tín hiệu bên ngoài cho mỗi thiết bị đầu cuối.

Thông số kỹ thuật

Item		Model
		CM1-HS02C	CM1-HS02F	CM1-HS02E	CM1-HS02E-24
I/O points		16
Number of channels		2 Channels
Count Input Signal	Phase	1 phase input / 2 phase input
	Level (фA,фB)	5/12/24 V DC 2~5mA		RS-422A Line Drive (5V)	Line Drive (24V
	Types	PNP Encoder (-Common)	NPN Encoder (+Common)	Line Drive Encoder
Count	Count Speed	200 kPPS		250 kPPS
	Count Range	32bit signed binary values (-2147483648~2147483647)
	Mode	Up/Down Preset Count + Ring Count
	Min. Count Pulse Period (uS) (Duty ratio 50%)
Compared Output	Compared Range	32bit signed binary values
	Comparison	Compared value < Present value Compared value = Present value Compared value > Present value
External Input	Preset	5/12/24 V DC 2~5mA
	Enable Count
External Output	Compared Output	TR (SINK Type) Output, 12 ~ 24V

Thông tin đặt hàng

• CM1-HS02E-24

2 ch, 250kpps, Line Drive Encoder

Tài liệu

Catalog + Manual

Phần mềm lập trình PLC
