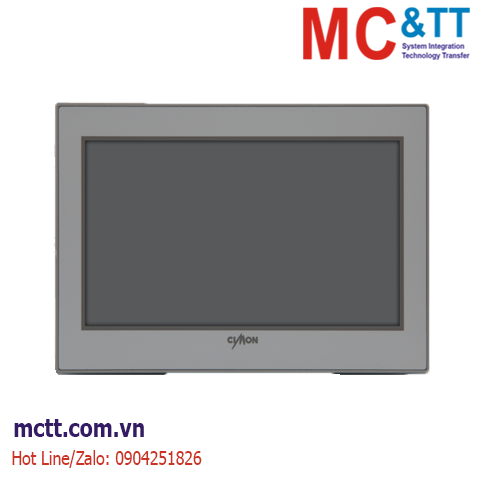

Màn hình cảm ứng HMI/Xpanel 4.3 inch Cimon CM-XT04CD-DN
Tính năng
- Công cụ thiết kế cho XPANEL được gọi là XPANELDesigner
- Môi trường phát triển tương tự như CIMON-SCADA.
- Nhiều cách khác nhau để Download / Update dự án (USB, Ethernet loader, ổ đĩa)
Thông số kỹ thuật
| Type |
XT04CD-DN |
XT04CD-DE |
XT07CD-DN |
XT07CD-AN |
XT07CD-DE |
XT07CD-AE |
| Panel Size |
4.3″ |
7″ |
| Resolution |
480 x 272 |
800 x 480 |
| LCD |
Color TFT |
| Color |
65K Colors |
| Luminance |
400 cd/m2 |
| Memory |
128MByte DDR2 SDRAM |
| Storage |
128MByte SLC NAND Flash |
| Operating System |
Windows CE 6.0 |
| Programming Tool (HMI) |
Xpanel Designer |
| Audio |
None |
1 Port |
| Interface |
Ethernet |
None |
10/100 BaseT |
None |
10/100 BaseT |
| Serial (COM1) |
RS232C |
| Serial (COM2) |
RS422/485 |
| Serial (COM3) |
None |
| USB Host |
1 Port |
| Tool Port |
1 Port |
| SD Card Slot |
None |
1 Slot |
| Input Power |
DC24V |
DC24V |
AC100-240V |
DC24V |
AC100-240V |
| Dimension(mm) |
128 X 102 X 50 |
185 X 127 X 50 |
| Panel Cut(mm) |
120 X 94 |
177 X 119 |
| Enclosure |
Plastic |
Thông tin đặt hàng
4.3″ TFT, 24 VDC, 2 COM, 1 USB Host, 1 Tool Host
Tài liệu
Link download
File CAD
Download 2D CAD Drawing
Download 3D CAD Drawing
